Original-Betriebsanleitung
Bedienung
Standard
Spann Ø
Vorhaltemaß mm
Spann Ø
Vorhaltemaß mm

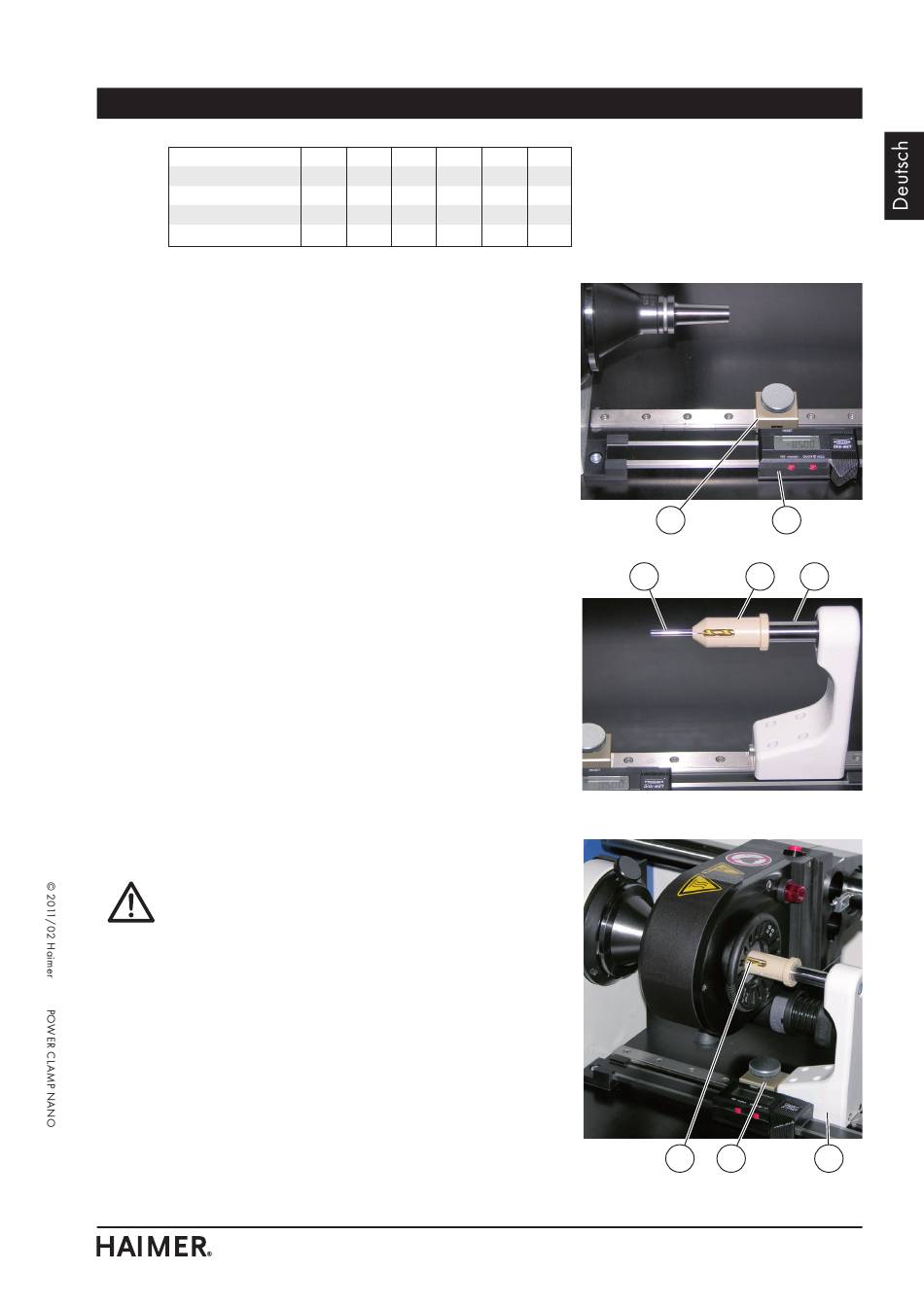

Beispiel: Spannen eines Werkzeuges mit Schaft-ø 6 mm.
Gewünschte Länge 110 mm. Vorhaltemaß aus der Tabelle:
0,18 mm. Einstellung des Anschlages auf 110 mm + 0,18
mm = 110,18 mm.
• Längeneinstellung mit dem Klemmblock (19) fixieren.
• Werkzeug (32) mit passender Werkzeug-Klemmhülse
(16) auf den Werkzeuganschlag (15) setzen.
• Schrumpffutter erhitzen.
Alle Vorbereitungen und Einstellungen am POWER
CLAMP NANO erfolgen wie gewohnt. Das Schrumpf-
futter wird über die volle Zeit erhitzt, bis das Gerät
automatisch abschaltet.
Erhitzung nicht vorzeitig beenden.
Das ist wichtig für die Genauigkeit der Längenein-
stellung, da die Vorhaltewerte im Bezug zu diesen
festen Heizzeiten ermittelt worden sind.
• Anschlagschlitten (14) auf Anschlag auf den Klemm-
block bringen, das Werkzeug (32) wird somit korrekt
platziert.
• Hülse vom Werkzeug (32) abziehen, Anschlagschlitten
(14) nach rechts wegfahren.
• Ergebnis kontrollieren.
Wenn das Schrumpf futter vollständig abge-
kühlt ist, kann die Länge kontrolliert werden.
Bei Abweichungen vom Sollwert kann das Vorhaltemaß
korrigiert und das Werkzeug erneut eingeschrumpft
werden.
Quality Wins.
mm
4
5
6
0,15 0,18 0,18 0,2
mm
14
16
0,12 0,14
POWER CLAMP NANO
8
10
12
0,15 0,14
19
17
32
16
15
32
19
14
31
