Original-Betriebsanleitung
Bedienung
Werkzeug ausspannen:
• Halten Sie das Werkzeug mit der rechten Hand fest und üben Sie einen leichten Zug nach rechts
aus.
• Betätigen Sie die Starttaste (29) oder die Taste
können. Der Vorgang dauert ca. 5 Sekunden.
• Nach Beenden des Schrumpfvorganges bewegen Sie die Spule (4) ein Stück nach rechts und
bringen diese wieder nach oben/links in die Parkposition.
• Lassen Sie das Schrumpffutter (27) zum Abkühlen im Spannadapter (24). (Bei Option Luftküh-
lung siehe nächstes Kapitel.)
Der Vorgang ist einfach und kurz. Sollte das Werkzeug nach Ablauf der maximalen
Heizzeit nicht aus- oder einzuspannen sein, liegt ein Fehler vor.
Wichtige Hinweise zum Schrumpfvorgang
1. Es muss darauf geachtet werden, dass das Schrumpffutter zur Spule richtig zentriert ist und
nach dem Erwärmen nicht mit dem Spulengehäuse in Berührung kommt. Bei Berührung wird
das Spulengehäuse aus Kunststoff beschädigt.
2. Nach dem Ein-, Ausschrumpfvorgang muss sofort die Spule vom Schrumpffutter abgehoben
werden, damit die Strahlungswärme nicht die Spule aufheizt.
3. Wenn ein Werkzeug innerhalb der eingestellten Zeit nicht ausgeschrumpft werden kann, darf
auf keinen Fall ein zweites Mal unmittelbar danach aufgeheizt werden. Dadurch würde das
Schrumpffutter überhitzt und dauerhaft beschädigt werden. Kühlen Sie das Schrumpffutter
komplett ab bevor Sie einen neuen Ausschrumpfvorgang starten.
4. Wenn ein Werkzeug nicht mehr ausgeschrumpft werden kann, können folgende Ursachen
vorliegen:
• Schrumpfmaschinen-Parameter nicht optimal eingestellt
• Spule nicht richtig eingestellt bzw. falsche Anschlagscheibe
• Werkzeugschaft ist zu groß (keine Toleranz h6 oder genauer)
• Werkzeugschaft ist beschädigt (z. B. Kratzer, Grat, auftragende Laserbeschriftung)
• Schrumpffutter ist defekt durch Überhitzung
• Schrumpffutter hat keine geeignete Form (Wandstärke zu dick)
• Schrumpffutter oder Werkzeug verschmutzt (Öl)
• Starker Spannungsabfall während des Schrumpfvorganges:
Bei kleinen Leitungsquerschnitten oder bei der Verwendung von Verlängerungskabeln kann
es zu einem Spannungsabfall während des Heizvorganges kommen. Dies kann folgender-
maßen überprüft werden:
Drücken Sie die Taste

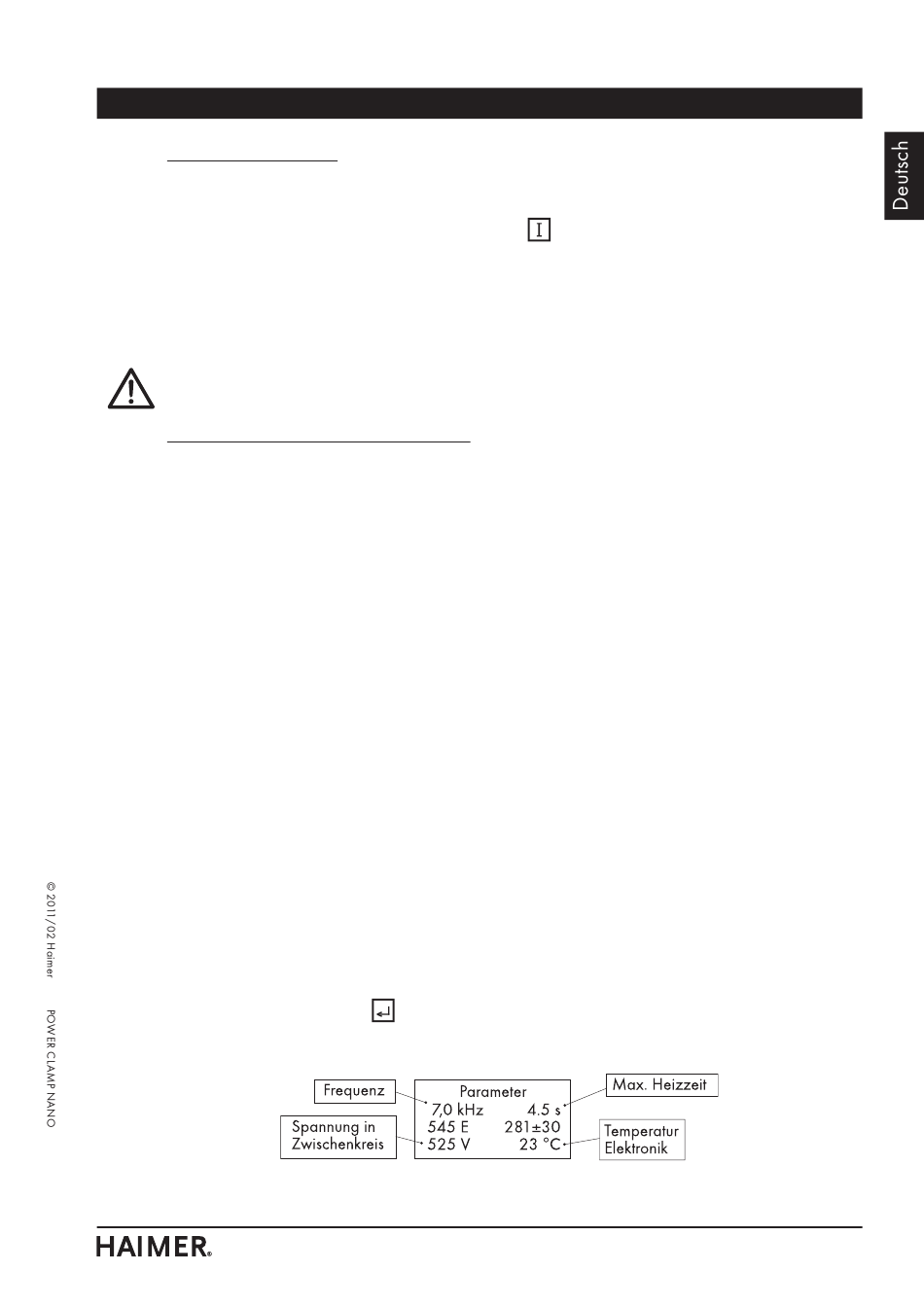

Es erscheint folgende Anzeige:
Vergleichen Sie die Spannung im Zwischenkreis mit der Spannung, die während des Heizens
Quality Wins.
POWER CLAMP NANO
so lange, bis Sie das Werkzeug entnehmen
.
27
