POWER CLAMP NANO
Inbetriebnahme
Der Spannungsanschluss muss 4-polig erfolgen. Die 3 Phasen und der Schutzleiter sind anzuschlie-
ßen. Zur Einhaltung der elektrischen Betriebssicherheit ist der Schutzleiter zwingend anzuschließen.
Der Neutralleiter (Nullleiter) wird nicht angeschlossen. Das Drehfeld der 3 Phasen muss nicht
beachtet werden.
Bitte darauf achten:
• Der kundenseitige Spannungsanschluss (Steckdose) muss einen angeschlossenen Schutzleiter-
kontakt haben.
• Wenn der Stecker ersetzt wird, ist an die grün/gelbe Ader des Schutzleiters (PE) anzuschlie-
ßen.
• Die Spannungsversorgung muss den Angaben auf dem Typenschild entsprechen.
• Der Leiterquerschnitt des kundenseitigen Spannungsanschlusses ist je nach Entfernung zum Hauptver-
teiler großzügig auszulegen. Ebenso sollten keine weiteren Geräte an dieser Zuleitung angeschlossen
sein. Bei Nichtbeachtung kann die Spannungshöhe während des Schrumpfvorgangs zu weit absinken.
Das hat zur Folge, dass die nötige Schrumpfleistung nicht erzielt werden kann.
• Beim Anschluss über einen Trafo ist die durchgehende Verbindung des Schutzlei-
ters vom Maschinenstecker bis zum kundenseitigen Spannungsanschluss zu prüfen.
Der Trafo muss ausreichend belastbar sein.
Kundenseitige Absicherung:
POWER CLAMP NANO:
Achtung! Die Geräte dürfen auf keinen Fall mit höherer Absicherung betrieben werden.

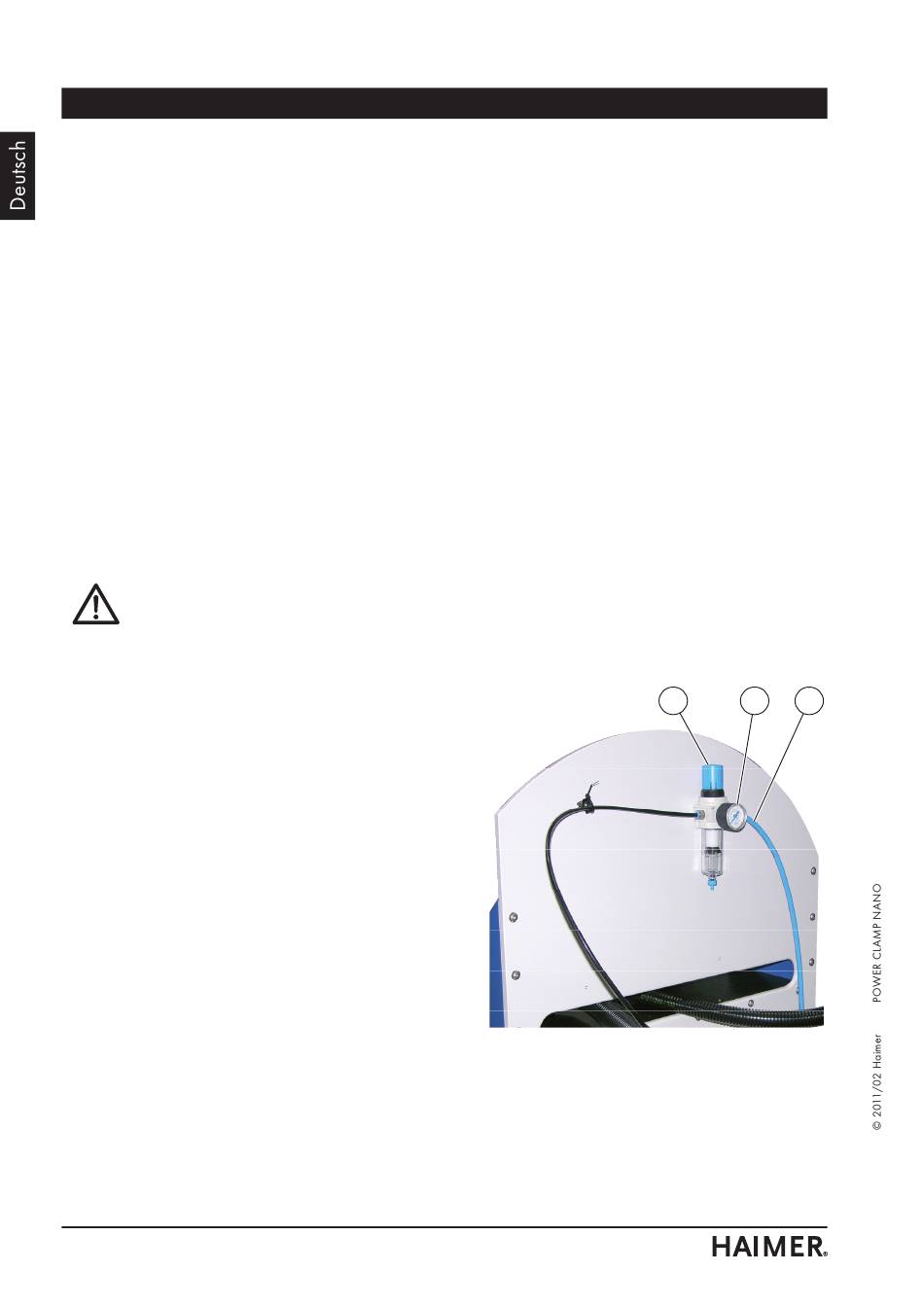

4.2 Druckluftanschluss
Ist das Gerät mit der Option Luftkühlung ausgestat-
tet, ist die Versorgung mit Druckluft herzustellen.
• Die Druckluft (20) ist wie dargestellt anzuschlie-
ßen.
• Der Druck ist am Manometer (21) mit dem Dreh-
griff (22) auf min. 5-6 bar einzustellen.
12
3 x 16 Ampere
Original-Betriebsanleitung
22
Quality Wins.
21
20
