POWER CLAMP NANO
Bedienung

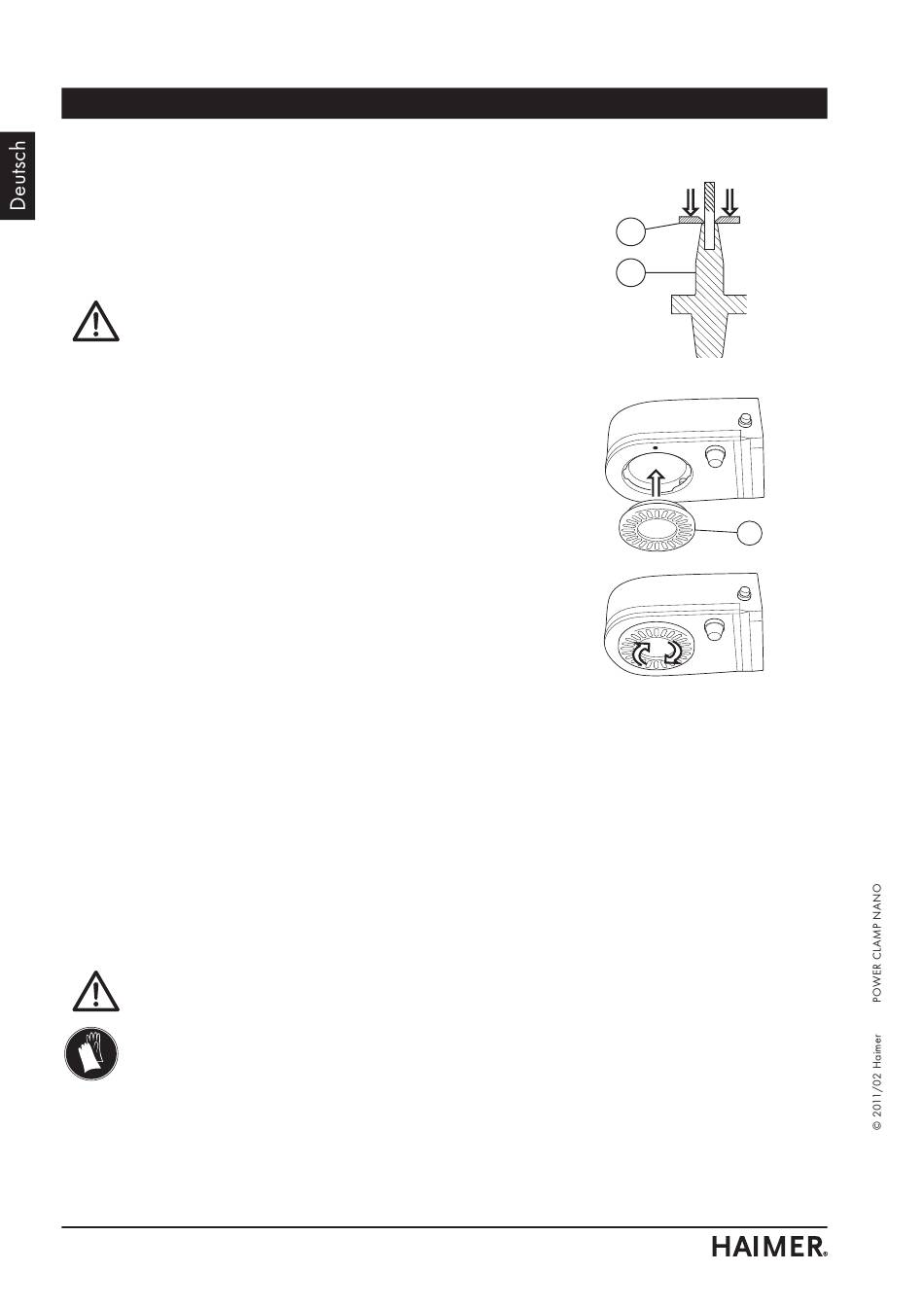

5.3.3 Spule mit korrekter Anschlagscheibe
versehen
Der Zweck der Anschlagscheibe (26) ist die korrekte Posi-
tionierung der Spule über dem Schrumpffutter (27). Zudem
schützt die Anschlagscheibe (26) den Schaft des Werkzeu-
ges vor Erwärmung durch magnetische Streufelder.
Achtung: Bei falscher oder fehlender Anschlagschei-
be (26) können Streufelder aus der Spule austreten.
Langfristig können diese Streufelder die Gesundheit
des Bedieners beeinträchtigen. Deshalb darf die
Spule niemals ohne Anschlagscheibe (26) betrieben
werden.
Die Anschlagscheibe (26) wird von Hand eingesetzt. Die
Befestigung der Anschlagscheibe (26) ist als Bajonettver-
schluss ausgeführt.
• Wählen Sie die zum Werkzeug passende Anschlag-
scheibe (26) aus.
• Setzen Sie die Anschlagscheibe (26) seitlich in die
Spule ein.
• Drehen Sie die Anschlagscheibe (26) im Uhrzeigersinn,
bis sie merklich einrastet. Ein Federelement schnappt
dabei in eine Kerbe der Anschlagscheibe (26) ein.
Bei Werkzeugen mit vergrößertem Schneidendurchmesser
(z. B. T-Nutenfräser) ist der Schneidendurchmesser u. U.
größer als die Bohrung in der Anschlagscheibe. Für diesen
Fall gibt es geteilte Anschlagscheiben. Diese Scheiben be-
stehen aus zwei Hälften. Nach dem Einschrumpfvorgang
werden zuerst die Scheibenhälften entfernt, bevor die
Spule über das Werkzeug angehoben wird. Beim Aus-
schrumpfvorgang wird die Spule zunächst ohne Scheibe
über das Werkzeug abgesenkt. Anschließend können die
Scheibenhälften eingesetzt werden.
5.3.4 Schrumpffutter und Werkzeug
vorbereiten
Achtung! Verwenden Sie beim Umgang mit Schrumpf-
futtern und Werkzeugen stets Handschuhe. Die
Werkzeuge sind scharfkantig, es besteht die Gefahr
von Schnittver letzungen. Zudem schützen die Hand-
schuhe Sie auch vor Verbrennungen, sollten Sie ein
heißes Schrumpffutter versehentlich berühren.
Wir empfehlen Handschuhe aus Kevlar. Diese sind at-
mungsaktiv und verschleißfest gegenüber den scharfen
Werkzeugen. Kevlar schmilzt nicht und bietet einen guten
Schutz vor Verbrennungen.
24
Original-Betriebsanleitung
26
27
