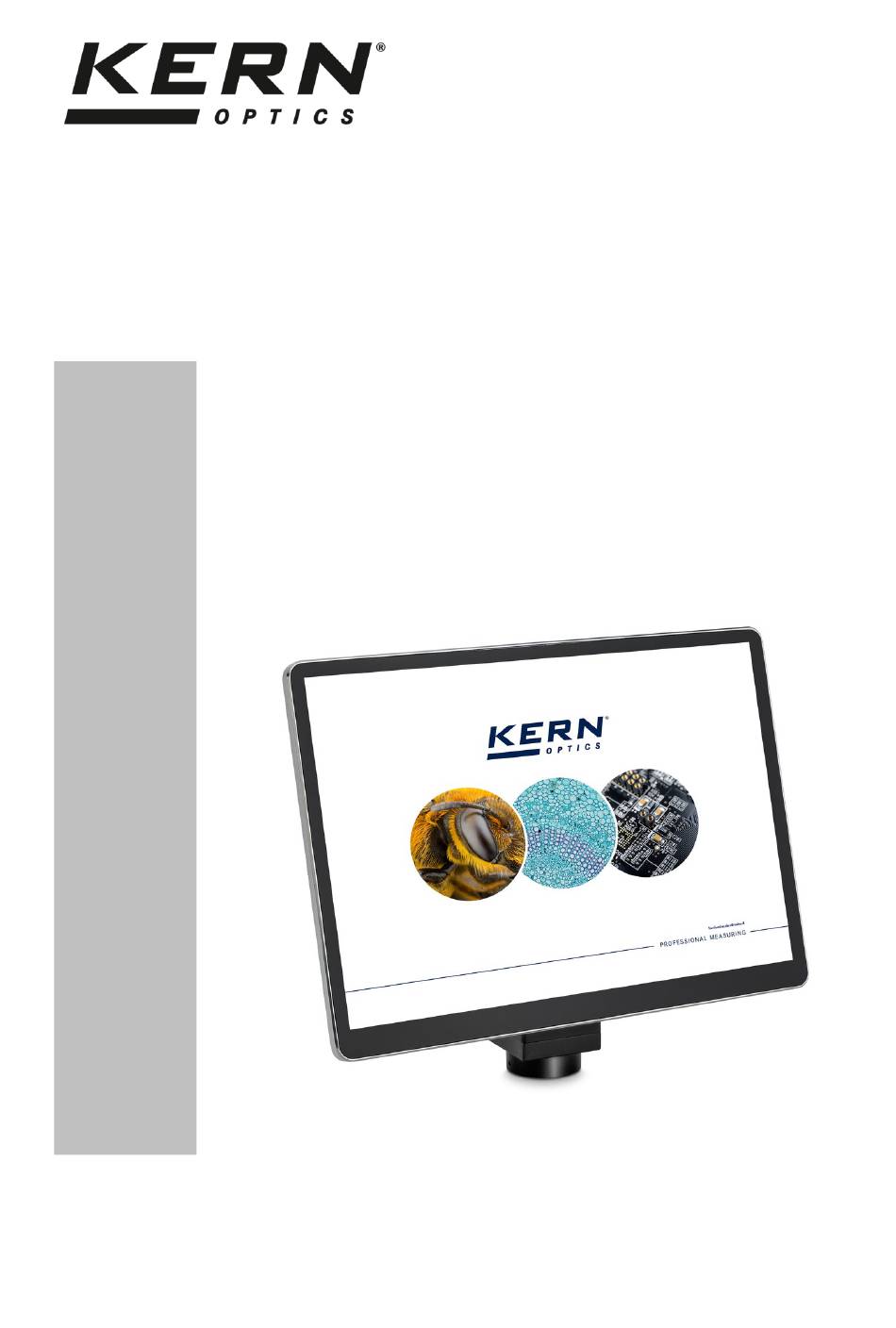

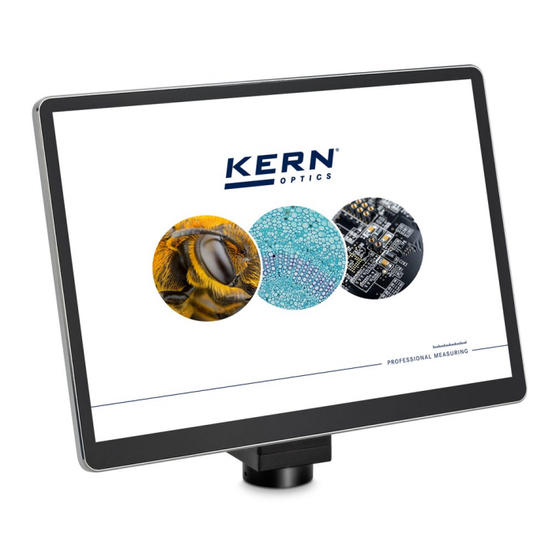

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Tablet-Mikroskopkamera KERN ODC-25 ODC 251 Version 1.0 01/2025 ODC-25-BA-d-2510...
-
Seite 2: Inhaltsverzeichnis
KERN ODC-25 Version 1.0 01/2025 Betriebsanleitung Tablet-Mikroskopkamera Inhaltsverzeichnis Konformitätserklärung ..............3 Vor Inbetriebnahme ..............3 Allgemeine Hinweise ........................ 3 Verwendungszweck ......................... 4 Unsachgemäße Verwendung ....................4 Garantie ............................. 4 Grundlegende Warnungen und Sicherheitshinweise ....4 Beachten Sie die Hinweise in der Betriebsanleitung ............4 Schulung des Anwenders ....................... -
Seite 3: Konformitätserklärung
Die Nichtbeachtung der Hinweise kann zu Sachschäden führen. Symbole, Warnhinweisen und deren Bedeutung: Symbol Bedeutung Warnzeichen warnen Gefahren, Warnhinweise Verletzungen führen können. Das Symbol gibt die Art der Gefahr an. Weist auf allgemeine Gefahren oder eine Gefahrenstelle Warnung vor elektrischer Spannung ODC-25-BA-d-2510... -
Seite 4: Verwendungszweck
3.1 Beachten Sie die Hinweise in der Betriebsanleitung Lesen Sie die Betriebsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen, auch wenn Sie bereits Erfahrung mit KERN-Produkten haben. Bewahren Sie die Anleitung immer in unmittelbarer Nähe des Geräts auf. -
Seite 5: Schulung Des Anwenders
Transport Verwenden Sie für den Transport des Geräts die originale Verpackung, um das Gerät vor äußeren Einflüssen zu schützen. Lagerung Beachten Sie die folgenden Aufbewahrungsbedingungen, wenn das Gerät nicht benutzt wird: • Trocken und vor Frost und Hitze geschützt ODC-25-BA-d-2510... -
Seite 6: Lieferumfang
Bei Erhalt des Gerätes sollten Sie zunächst prüfen, ob Transportschäden aufgetreten sind, ob die Umverpackung, das Gehäuse, andere Teile oder gar das Gerät selbst beschädigt wurden. Sollte ein Schaden erkennbar sein, benachrichtigen Sie bitte sofort die KERN & SOHN GmbH. 5.1 Lieferumfang • Tablet-Mikroskopkamera •... -
Seite 7: Technische Daten Und Spezifikationen
JPG / MP4 Messtabellenformat Bildfrequenz 30 FPS @ 1920 × 1080 Interner Speicher für Bild- und 16 GB Videoaufnahmen Sprachen Deutsch, Englisch Firmware-Software-Update Durch KERN-Service möglich Verbindungsart zum Mikroskop C-Mount Adapter Gesamtabmessungen 235 × 190 × 56 mm Nettogewicht 0,7 kg ODC-25-BA-d-2510... -
Seite 8: Nomenklatur
7 Nomenklatur Pos. Nr. Beschreibung Tablet / Touch-Display Kamera-Gehäuse mit C-Mount ODC-25-BA-d-2510... - Seite 9 Pos. Nr. Beschreibung Pos. Nr. Beschreibung Ein- / Aus-Taster USB 3.0 (2x) Stromanschluss Gigabit-LAN HDMI Lautsprecher USB 2.0 Neigungseinstellung ODC-25-BA-d-2510...
-
Seite 10: Abmessungen
5. Stellen Sie die Stromzufuhr mittels mitgeliefertem 12 V DC-Steckernetzteil her. Die Buchse für den Stromanschluss befindet sich auf der Rückseite des Tablets. *nicht im Lieferumfang enthalten Warnung: Trennen Sie das Gerät von der Stromversorgung, wenn es für längere Zeit nicht benutzt wird. ODC-25-BA-d-2510... - Seite 11 ODC-25-BA-d-2510...
-
Seite 12: Einführung In Die Kamera-Software S-Eye
Tablet-Kamera muss hierzu permanent an der Stromversorgung angeschlossen sein, da keine Akkubetrieb möglich ist. Danach startet das Android 11 Betriebssystem und wechselt automatisch in die Kamera-Software S-EYE 2.0. Sollte dies nicht geschehen, starten Sie S-EYE manuell. Sie finden die App auf dem Android-Startseite. ODC-25-BA-d-2510... -
Seite 13: Bedienung Der Kamera-Software
11 Bedienung der Kamera-Software 11.1 Startseite 11.2 Grund-Symbole und deren Funktion Einstellung, Fotoaufnahme, Videoaufnahme, Vorschau, Messung Digitales Vergrößern / Verkleinern (1x~16x), Bild vertikal spiegeln, Bild horizontal spiegeln Schwarz-Weiß-Modus, Bild einfrieren, Skalenwechsel, Fokuswert (FV), Farbe und Linienstärke anpassen, Parameter-Reset ODC-25-BA-d-2510... -
Seite 14: Bildparameter Anpassen
Automatisch (Standard) und One-Touch-Set. Unter der Standard-Farbtemperatur klicken Sie auf One-Touch-Taste, wenn das Objektiv mit Standard-Licht oder weißes Papier, wird die Kamera automatisch laden Parameter entsprechend des aktuellen Zustands, um den richtigen Weißabgleich zu erreichen. Anti-Flicker Das System bietet 50 Hz und 60 Hz optional. ODC-25-BA-d-2510... -
Seite 15: Messkalibrierung Durchführen
Einheit, nachdem Sie bestätigt haben, springt der Cursor zum nächsten Fenster 4. Genauigkeit angeben: Nachdem Sie den Namen und die Einheit eingestellt haben, müssen Sie die entsprechende Anzahl von Dezimalstellen einstellen, um die Messgenauigkeit zu gewährleisten. 5. Skala ein-/ausschalten: Diese Auswahl bietet die Möglichkeit, die Skala ein- oder auszuschalten ODC-25-BA-d-2510... -
Seite 16: Messen
Screenshot für einen Bericht erstellen. Punktkoordinaten, gerade Linie, Striche (Ende der rechten Maustaste), Kreis zeichnen 2-Punkte-Kreis, 3-Punkte-Kreis, konzentrische Kreise, Abstand Kreismittelpunkte Vieleck, Rechteck, Winkel, Punkt-Linien-Abstand, Textmarke Farbe und Linienstärke einstellen, letzte Messung löschen, alle Messungen löschen, Screenshot Messung, Tabelle Messergebnisse exportieren (Speicherort: Measure) ODC-25-BA-d-2510... -
Seite 17: Wartung Und Reinigung
Jahre lang gute Dienste leisten. 12.2 Reparieren Nehmen Sie keine Veränderungen am Gerät vor und bauen Sie keine Ersatzteile ein. Wenden Sie sich für eine Reparatur oder Geräteüberprüfung an Ihren KERN & SOHN Händler oder Service. 13 Entsorgung Altgeräte und Zubehör dürfen nicht über den Hausmüll entsorgt werden. Der Betreiber muss die Verpackung und das Gerät in Übereinstimmung mit den... -
Seite 18: Service
Inbetriebnahme oder zum Gebrauch der Tablet-Kamera haben, oder sollten unvorhergesehene Probleme auftreten, wenden Sie sich bitte an Ihren KERN & SOHN Händler. Das Gerät darf nur von geschulten und von KERN & SOHN autorisierten Servicetechnikern geöffnet werden. 15 Weitere Informationen Die Abbildungen können leicht vom Produkt abweichen.
