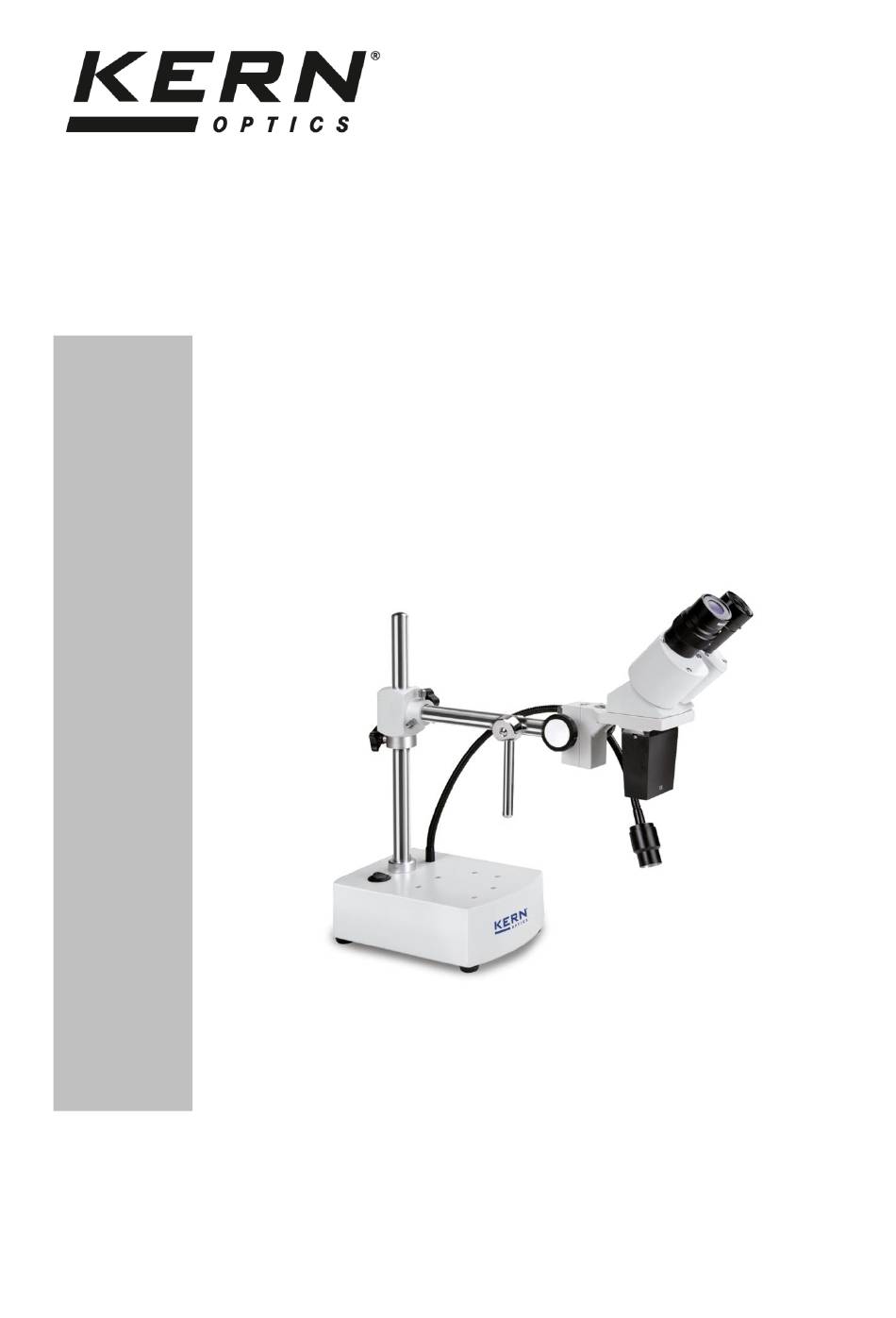

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Stereomikroskop KERN OSE 409 Version 1.0 01/2016 OSE 409-BA-d-1610...
- Seite 3 KERN OSE 409 Version 1.0 01/2016 Betriebsanleitung Stereomikroskop Inhaltsverzeichnis Vor Gebrauch ................3 Allgemeine Hinweise ........................ 3 Hinweise zur Elektrik........................ 3 Aufbewahrung .......................... 4 Wartung und Reinigung ......................5 Nomenklatur ................. 6 Grunddaten .................. 7 Zusammenbau ................8 Bedienung und Funktionsweise ..........9 Erste Schritte ..........................
- Seite 4 Wenn man ein Verlängerungskabel benutzt, dann muss das verwendete Netzkabel geerdet sein. Sämtlicher Umgang mit den Geräten bei dem man mit der Elektrik in Kontakt kommt, wie z.B. Lampenwechsel, darf nur vorgenommen werden, wenn der Stromanschluss getrennt ist. OSE 409-BA-d-1510...
- Seite 5 Tubusstutzen angebracht werden. Verstaubungen oder Verschmutzungen im Innenleben der Optik eines Mikroskops können in vielen Fällen irreversible Störungen oder Schäden hervorrufen. Zubehör, das aus optischen Elementen besteht, wie z.B. Okulare und Objektive, wird vorzugsweise in einer Trockenbox mit Trocknungsmittel aufbewahrt. OSE 409-BA-d-1610...
- Seite 6 Spezialreiniger für optische Linsen Spezielle optische Reinigungstücher Blasebalg Pinsel Bei einem korrekten Umgang und regelmäßiger Überprüfung funktioniert das Mikroskop viele Jahre lang reibungslos. Sollte dennoch eine Reparatur notwendig sein, kontaktieren Sie Ihren KERN-Händler oder unseren Technischen Service. OSE 409-BA-d-1510...
- Seite 7 2 Nomenklatur OSE 409-BA-d-1610...
- Seite 8 45° geneigt 55 – 75 mm Augenabstand Dioptrienausgleich Einseitig (links) Abmessung Verpackung BxTxH 435x410x200 mm Standard-Konfiguration Modell Tubus Okular Sehfeld Objektiv Ständer Beleuchtung KERN OSE 409 Binokular WF 10x Ø 20 mm Ø 20 Säule 3W LED Schwanenhals (Auflicht) OSE 409-BA-d-1510...
- Seite 9 Am Ende des Mikroskophalters, welcher bereits fest mit dem Mikroskopkopf verbunden ist, befindet sich die Verbindungsstelle, die mit dem Mikroskoparmende zusammengeführt wird. Dies geschieht mit Hilfe der mitgelieferten Schraube und dem Hebel. Der Hebel besteht aus einem Ring und einem Stab, welche zunächst zusammengeschraubt werden müssen. OSE 409-BA-d-1610...
- Seite 10 Sobald das linke und das rechte Sehfeld sich exakt überlagern, ist der richtige Augenabstand eingestellt. 5.3 Einstellung der Vergrößerung Beim OSE 409 kann nur ein bestimmter Vergrößerungsfaktor verwendet werden. Die Standard-Gesamtvergrößerung ergibt sich aus dem Faktoren der Okulare (10x) und dem des Objektivs (1x). Sie beträgt somit stets 10x.
- Seite 11 Dioptrienausgleichsring nach links oder nach rechts an die richtige Stelle gedreht wird. 8. Um eine möglichst hohe Genauigkeit der Fokuseinstellungen zu erhalten, sollten die Schritte 4-7 wiederholt werden. 9. Auf diese Weise befindet sich Beobachtungsobjekt jeder Vergrößerungseinstellung im Fokus. OSE 409-BA-d-1610...
- Seite 12 Fokus-Räder in seiner Höhe verstellbar, denn der Mikroskophalter kann, je nach Anwendungsanforderung, an einer beliebigen Stelle der Säule fixiert werden. Für das Fixieren werden eine Feststellschraube (siehe Abbildung) direkt am Halter und ein zusätzlicher Halterring an der Säule unterhalb des Halters verwendet. OSE 409-BA-d-1510...
- Seite 13 Benutzens leicht durch Fettrückstände verunreinigt werden können. Um die Hygiene stets aufrecht zu erhalten, wird daher empfohlen die Augenmuscheln regelmäßig (z. B. mit einem feuchten Tuch) zu reinigen. Augenmuscheln High Eye Point Okular (erkenntlich am Brillen-Symbol) OSE 409-BA-d-1610...
- Seite 14 Beobachtungsobjekt perfekt auszuleuchten. Die Lichtintensität kann nicht verstellt werden. 5.8 Lampenwechsel Das OSE 409 ist mit einer LED-lampe ausgestattet. Aufgrund der hohen Lebensdauer einer LED-Beleuchtung wird bei diesen Mikroskopen ein reiner Lampenwechsel nicht notwendig sein. Probleme mit der Beleuchtung würden daher in den meisten Fällen Defekte in der Elektrik als Ursache haben.
- Seite 15 WF 15x / Ø 15 mm ○○ OZB-A4103 WF 20x / Ø 10 mm ○○ OZB-A4104 Externe Die Informationen zu Externen Beleuchtungseinheiten finden Sie im Kern Optics Beleuchtung Hauptkatalog und auf unserer Website www.kern-sohn.com ● = Standard-Konfiguration ○ = Option OSE 409-BA-d-1610...
- Seite 16 Das Drehmoment der Fokus-Räder ist zu hoch eingestellt Der Mikroskopkopf rutscht während Das Drehmoment der Fokus-Räder ist zu des Betrachtens nach unten niedrig eingestellt Die Augen ermüden leicht Der Dioptrienausgleich ist nicht korrekt Die Helligkeitseinstellung ist nicht korrekt OSE 409-BA-d-1510...
- Seite 17 Inbetriebnahme oder Bedienung haben, oder sollte wider Erwarten ein Problem auftreten, setzten Sie sich bitte mit Ihrem Fachhändler in Verbindung. Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. 10 Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.
