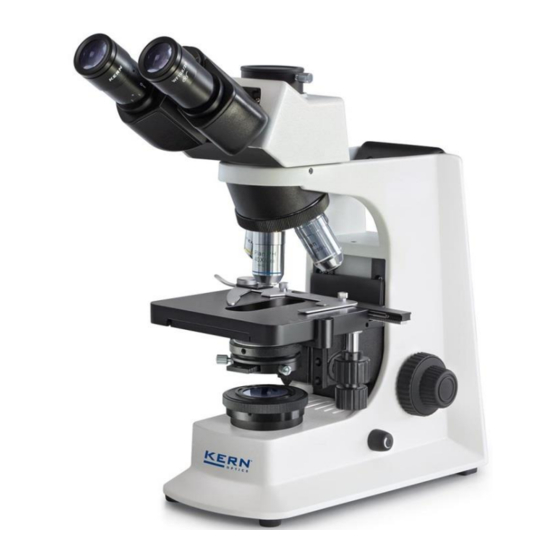

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Durchlicht Phasenkontrastmikroskop KERN OBL-14, OBL-15 OBL 146, OBL 155, OBL 156 Version 1.2 01/2023 OBL-14-15-BA-d-2312...
-
Seite 2: Inhaltsverzeichnis
KERN OBL-14, OBL-15 Version 1.2 01/2023 Betriebsanleitung Phasenkontrastmikroskop Inhaltsverzeichnis Vor Gebrauch ................3 Allgemeine Hinweise ........................ 3 Hinweise zur Elektrik........................ 3 Aufbewahrung .......................... 4 Wartung und Reinigung ......................5 Nomenklatur ................. 6 Technische Daten / Ausstattung ..........8 Zusammenbau ................10 Mikroskopkopf ........................ -
Seite 3: Vor Gebrauch
1 Vor Gebrauch 1.1 Allgemeine Hinweise Die Verpackung muss vorsichtig geöffnet werden, um zu verhindern dass darin enthaltenes Zubehör auf den Boden fällt und zerbricht. Allgemein sollte immer sehr achtsam mit einem Mikroskop umgegangen werden, da es sich dabei um ein empfindliches Präzisionsinstrument handelt. Das Vermeiden von abrupten Bewegungen bei der Bedienung oder beim Transport ist deshalb besonders wichtig, um vor allem die optischen Bestandteile nicht zu gefährden. -
Seite 4: Aufbewahrung
Sämtlicher Umgang mit den Geräten bei dem man mit der Elektrik in Kontakt kommt, wie z.B. Lampen- oder Sicherungswechsel, darf nur vorgenommen werden, wenn der Stromanschluss getrennt ist. Auf keinen Fall sollte man die eingebauten Halogenlampen während des Betriebs oder direkt danach berühren. -
Seite 5: Wartung Und Reinigung
• Spezialreiniger für optische Linsen • Spezielle optische Reinigungstücher • Blasebalg • Pinsel Bei einem korrekten Umgang und regelmäßiger Überprüfung funktioniert das Mikroskop viele Jahre lang reibungslos. Sollte dennoch eine Reparatur notwendig sein, kontaktieren Sie Ihren KERN-Händler oder unseren Technischen Service. OBL-14-15-BA-d-2312... -
Seite 6: Nomenklatur
2 Nomenklatur OBL-14-15-BA-d-2312... -
Seite 7: Rückansicht
Rückansicht OBL-14-15-BA-d-2312... -
Seite 8: Technische Daten / Ausstattung
4x / PH10x / PH40x / 100x Abmessungen Produkt: 395x200x380 mm Abmessungen Verpackung: 400x280x435 mm Nettogewicht: 6,7 kg Bruttogewicht: 8 kg Eingangsspannung: AC 100-240V, 50-60Hz Ausgangsspannung DC 1,2-12V OBL 155: Ausgangsspannung DC 5V OBL 146 / OBL 156: Sicherung OBL 155: 2A 5x20mm OBL-14-15-BA-d-2312... - Seite 9 OBL-14-15-BA-d-2312...
-
Seite 10: Zusammenbau
4 Zusammenbau 4.1 Mikroskopkopf Der Mikroskopkopf ist in der Verpackung bereits nach hinten gerichtet am Gerät angebracht. Indem man die Befestigungsschraube an der Tubus-Verbindungsstelle löst kann der Kopf nach vorne gedreht und wieder durch erneutes Anziehen der Schraube befestigt werden. Falls der Kopf komplett abgenommen werden sollte, muss man stets darauf achten, dass die Linsen nicht mit den bloßen Fingern berührt werden und kein Staub in die Öffnungen eindringt. -
Seite 11: Ph-Kondensor + Ph-Schieber
4.5 PH-Kondensor + PH-Schieber Der Kondensor ist unterhalb des Objekttisches an einem Halterring (Kondensorträger) fest fixiert. Die Möglichkeit der Höhenverstellung des Kondensors ist gegeben, die Zentrierbarkeit jedoch nicht. Um den Kondensor zu entfernen sollte der Objekttisch am besten anhand des Grobtriebs in die oberste Position gebracht werden. Mit dem Fokusrad des Kondensors muss man dann den Kondensorträger in eine mittlere Position bringen. -
Seite 12: Vor-) Fokussierung
5.2 (Vor-) Fokussierung Damit ein Objekt beobachtet werden kann, muss es den richtigen Abstand zum Objektiv haben, um so ein scharfes Bild erhalten zu können. Um anfangs (ohne sonstige Voreinstellungen des Mikroskops) diesen Abstand zu finden, bringt man das Objektiv mit der niedrigsten Vergrößerung in den Strahlengang, schaut mit dem rechten Auge durch das rechte Okular und dreht zunächst langsam am Grobtrieb (siehe Abbildung). -
Seite 13: Einstellung Des Augenabstands
5.3 Einstellung des Augenabstands Bei einer binokularen Betrachtung muss für jeden Benutzer der Augenabstand exakt eingestellt sein, um ein klares Bild des Objekts zu erhalten. Während man durch die Okulare schaut hält man mit je einer Hand das linke und das rechte Tubengehäuse fest. -
Seite 14: Einstellung Der Vergrößerung
5.5 Einstellung der Vergrößerung Nachdem eine Vorfokussierung anhand des Objektivs mit der niedrigsten Vergrößerung durchgeführt wurde (siehe Abschnitt 5.2), kann nun, je nach Bedarf, die Gesamtvergrößerung über den Objektivrevolver angepasst werden. Durch die Drehung des Revolvers bringt man ein beliebiges der vier anderen Objektive in den Strahlengang. -
Seite 15: Einstellung Der Köhlerschen Beleuchtung
Damit einwandfreie Bildergebnisse bei der mikroskopischen Beobachtung entstehen können, ist es wichtig, dass die Lichtführung des Mikroskops optimiert ist. Wenn, wie bei den Geräten der KERN OBL-14 und OBL-15 Serien, eine Beleuchtung nach Köhler eingestellt werden kann, hat dies eine homogene Ausleuchtung des Präparats und die Verminderung von störendem Streulicht zur Folge. - Seite 16 4. Leuchtfeldblende so weit öffnen, bis sie gerade aus dem Sehfeld verschwindet. Wenn notwendig Zentrierschrauben Kondensorträgers leicht nachzentrieren. 5. Mit der Aperturblende des Kondensors den optimalen Kompromiss Kontrast Auflösung für mikroskopische Bild einstellen. Als Richtwert gilt die Skalen- Einteilung Kondensor. Entsprechend gerasteten Objektiv wählen.
-
Seite 17: Verwendung Der Augenmuscheln
5.7 Verwendung der Augenmuscheln Die im Lieferumfang enthaltenen Augenmuscheln können grundsätzlich immer benutzt werden, da sie störendes Licht, das von Lichtquellen aus der Umgebung am Okular reflektiert wird, abschirmen und somit eine bessere Bildqualität entstehen lassen. Aber hauptsächlich, wenn Okulare mit einem hohen Blickpunkt (vor allem für Brillenträger geeignet) verwendet werden, dann kann es für Benutzer ohne Brille nützlich sein die Augenmuscheln an die Okulare anzubringen. -
Seite 18: Verwendung Von Ölimmersions-Objektiven
5.8 Verwendung von Ölimmersions-Objektiven Die 100x Objektive der OBL-14 und OBL-15 Serien sind Objektive, die mit Ölimmersion verwendet werden können (sie tragen immer die Aufschrift „OIL“). Dadurch wird eine besonders hohe Auflösung des mikroskopischen Bildes generiert. Zur richtigen Verwendung der Ölimmersion gilt es die folgenden Arbeitsschritte durchzuführen. -
Seite 19: Phasenkontrasteinheit
5.9 Phasenkontrasteinheit Einfache Phasenkontrasteinheit Sie besteht aus einem einfachen PH-Kondensor, einem PH-Objektiv mit bestimmter Vergrößerung (10x, 20x, 40x oder 100x), einem PH-Schieber, der an das beinhaltete Objektiv angepasst ist, einem Zentrierungs-Okular und einem Grün-Filter. Zur Standardausstattung der Modelle der Serien OBL-14 und OBL-15 gehören jeweils immer eine 10x und eine 40x Phasenkontrasteinheit. - Seite 20 Zur Verwendung gilt es am Objektiv-Revolver das gewünschte PH-Objektiv in den Strahlengang zu bringen und ebenso den dazugehörigen PH-Schieber in der Einschubstelle des PH-Kondensors zu platzieren. Der PH-Schieber wird mit der Fläche, die die Aufschrift zur Vergrößerungsangabe trägt, nach oben bis zum Anschlag in die Einschubstelle geschoben. Bei dieser Position befindet sich nun der Phasenring des PH-Schiebers im Strahlengang und die Phasenkontrast-Anwendung kann beginnen.
-
Seite 21: Lampenwechsel
Die neue Birne darf nur mit sterilen Handschuhen oder mit Hilfe ihrer Verpackungsfolie angefasst werden, um sie in die Halterung einzusetzen. Fett- oder Staubrückstände können ihre Lichtqualität und Lebensdauer negativ beeinflussen. LED (OBL 146 / OBL 156) Vor jedem Lampenwechsel muss das Gerät ausgeschaltet und vom Stromnetz getrennt sein. -
Seite 22: Sicherungswechsel
7 Sicherungswechsel (OBL 155) An der Rückseite des Mikroskops unterhalb des Netzsteckeranschlusses befindet sich das Sicherungsgehäuse. Bei ausgeschaltetem Gerät und entferntem Netzstecker kann das Gehäuse herausgezogen werden. Es ist sinnvoll hier einen Schraubenzieher oder ähnliches zur Hilfe zu nehmen. Die defekte Sicherung kann nun aus ihrem Gehäuse entnommen und durch eine neue ersetzt werden. -
Seite 23: Fehlersuche
9 Fehlersuche Problem Mögliche Ursachen Netzstecker nicht richtig eingesteckt Kein Strom an der Steckdose vorhanden Lampe brennt nicht Lampe defekt Sicherung defekt Es wird nicht die vorgeschriebene Lampe Lampe brennt sofort durch oder Sicherung verwendet Aperturblende und/oder Leuchtfeldblende sind nicht weit genug geöffnet Der Strahlengang Wahlschieber ist auf Sehfeld ist dunkel „Kamera“... - Seite 24 Problem Mögliche Ursachen Aperturblende ist nicht weit genug geöffnet Kondensor ist zu weit abgesenkt Das Objektiv gehört nicht zu diesem Mikroskop Unscharfe Details Die Frontlinse des Objektivs ist verschmutzt Ein Immersionsobjektiv wird ohne Schlechtes Bild Immersionsöl verwendet Das Immersionsöl enthält Luftblasen Schlechter Kontrast Der Kondensor ist nicht zentriert Vignettiertes Sehfeld...
-
Seite 25: Service
Bedienung haben, oder sollte wider Erwarten ein Problem auftreten, setzten Sie sich bitte mit Ihrem Fachhändler in Verbindung. Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. 11 Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. - Seite 26 NOTIZEN __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ _________________________________________________________ OBL-14-15-BA-d-2312...
