ATR833S / P/N 833S-(Cxxx)-(Cxxx)
Bedienung und Einbau

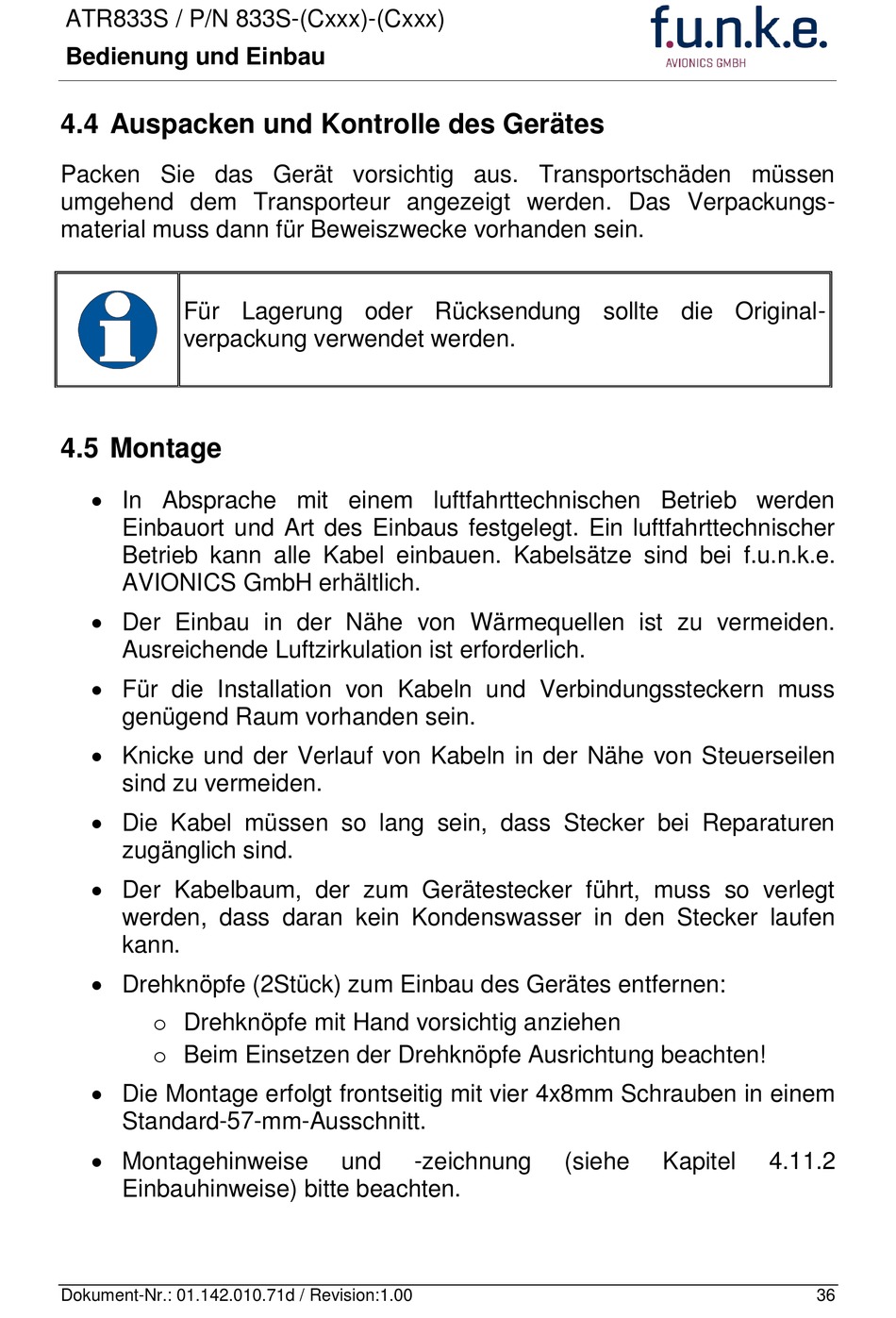

4.4 Auspacken und Kontrolle des Gerätes
Packen Sie das Gerät vorsichtig aus. Transportschäden müssen
umgehend dem Transporteur angezeigt werden. Das Verpackungs-
material muss dann für Beweiszwecke vorhanden sein.
Für Lagerung oder Rücksendung sollte die Original-
verpackung verwendet werden.
4.5 Montage
In Absprache mit einem luftfahrttechnischen Betrieb werden
Einbauort und Art des Einbaus festgelegt. Ein luftfahrttechnischer
Betrieb kann alle Kabel einbauen. Kabelsätze sind bei f.u.n.k.e.
AVIONICS GmbH erhältlich.
Der Einbau in der Nähe von Wärmequellen ist zu vermeiden.
Ausreichende Luftzirkulation ist erforderlich.
Für die Installation von Kabeln und Verbindungssteckern muss
genügend Raum vorhanden sein.
Knicke und der Verlauf von Kabeln in der Nähe von Steuerseilen
sind zu vermeiden.
Die Kabel müssen so lang sein, dass Stecker bei Reparaturen
zugänglich sind.
Der Kabelbaum, der zum Gerätestecker führt, muss so verlegt
werden, dass daran kein Kondenswasser in den Stecker laufen
kann.
Drehknöpfe (2Stück) zum Einbau des Gerätes entfernen:
o Drehknöpfe mit Hand vorsichtig anziehen
o Beim Einsetzen der Drehknöpfe Ausrichtung beachten!
Die Montage erfolgt frontseitig mit vier 4x8mm Schrauben in einem
Standard-57-mm-Ausschnitt.
Montagehinweise
Einbauhinweise) bitte beachten.
Dokument-Nr.: 01.142.010.71d / Revision:1.00
und
-zeichnung
(siehe
Kapitel
4.11.2
36
