Inhaltszusammenfassung für DF2FQ R2FX

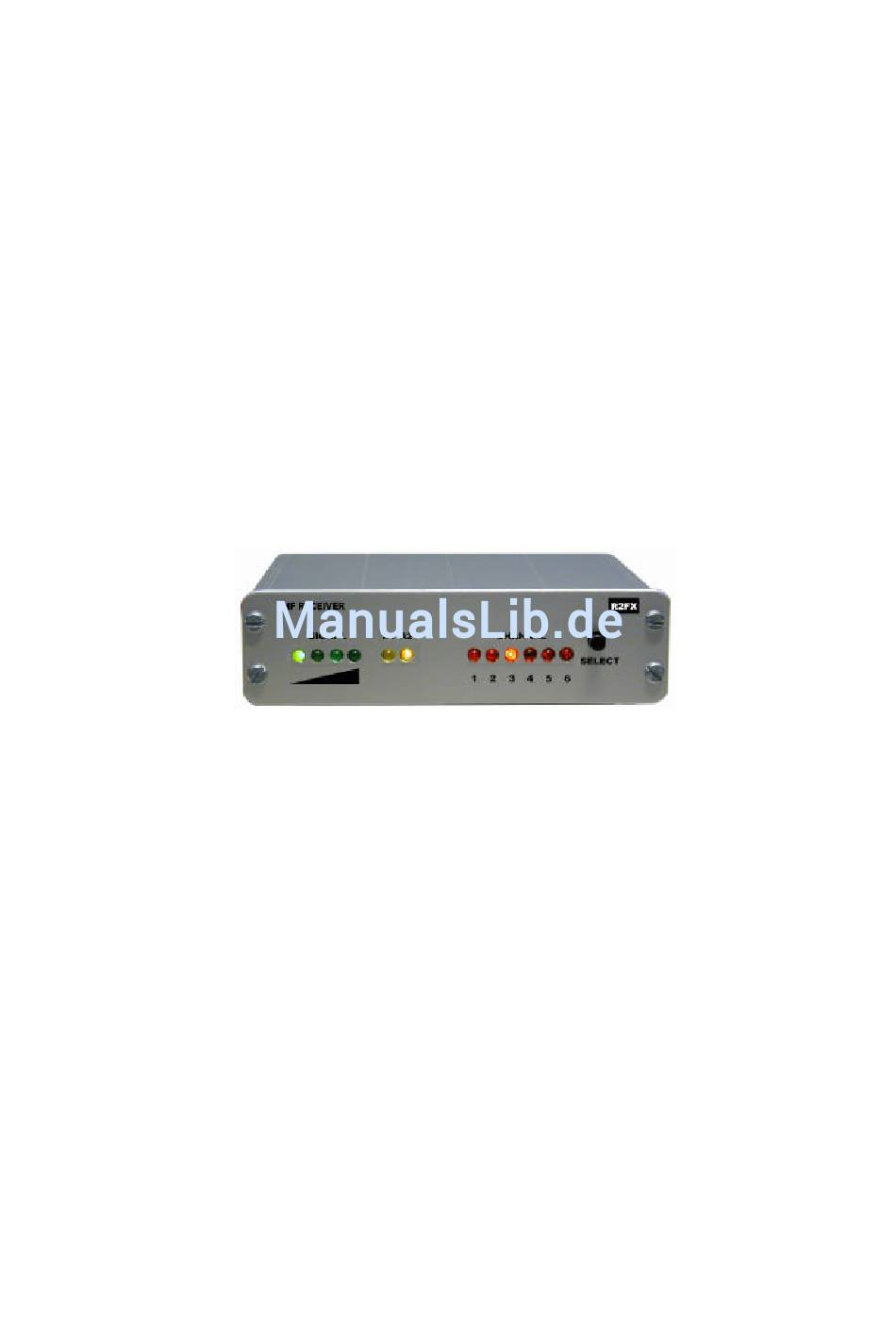

- Seite 1 Handbuch zum Wettersatellitenempfänger R2FX Holger Eckardt DF2FQ Kirchstockacherstr. 33 85662 Hohenbrunn 4902HE...
- Seite 2 Lesen Sie bitte die Betriebsanleitung vor der ersten Inbetriebnahme des Gerätes sorgfältig durch. Produktbeschreibung Mit dem R2FX erhalten Sie einen Empfänger, der speziell für den Empfang von solchen Wettersatelliten optimiert ist, die Signale nach dem APT-Verfahren ausstrahlen. Dieses sind zum einen die umlaufenden Satelliten der amerikanischen NOAA- und der russischen Meteor- und Okean-Serie.
- Seite 3 Der R2FX besitzt keinen Ein-Aus-Schalter. Sobald das Gerät mit Spannung versorgt wird, geht es in Be- trieb. Nach dem Einschalten brennen zunächst alle LED auf der Frontplatte für ca. 1 Sekunde, danach leuchtet zumindest eine rote und eine gelbe LED.
- Seite 4 längeren Zuleitungen ist ein Vorverstärker direkt an der Antenne empfehlenswert, um optimalen Empfang zu sicherzustellen. Der Vorverstärker kann über das Koaxkabel gespeist werden (s.u.). Wahl der Empfangsfrequenz Der Empfänger besitzt sechs Speicherkanäle. Die Kanäle 1 bis 5 sind mit den derzeit verwendeten Satel- litenfrequenzen belegt.
- Seite 5 Leitung Hohlstecker Midi/Game-Port Plus Innenleiter Pin 1 Minus Außenleiter Pin 4, 5 und 8 Achtung, der Empfänger ist nicht gegen Verpolung geschützt. Das Vertauschen von Plus und Minus der Betriebsspannung zerstört das Gerät. Serielle Schnittstelle Der Empfänger besitzt eine serielle Schnittstelle. Über sie ist es möglich, die Kanäle mit Frequenzen nach Wunsch zu belegen.
- Seite 6 Antenne 1 die ungeregelte Spannung des Steckernetzteils angelegt. Das Netzteil liefert ca. 9V. Der ma- ximale Strom, auch wenn der Empfänger von einem stärkeren Netzteil versorgt wird, darf wegen der Belastbarkeit der Speisedrossel 100mA nicht übersteigen. Abschalten der Diversity Bei Verwendung eines Meteosatkonverters oder wenn nur eine Antenne zur Verfügung steht, macht die Diversityschaltung wenig Sinn.
- Seite 7 Englisch). Das Program bietet eine endlose Zahl von Einstellmöglichkeiten zur Darstellung und Auswertung der Bilder. Es gibt eine kostenlose Version, die wohl 90% des Funktionsumfangs der Vollversion besitzt. Letztere bietet neben anderen auch eine Fernsteuerfunktion für die meisten auf dem Markt befindlichen Empfänger (auch für den R2FX). Bahndaten Programme: •...
- Seite 8 Schaltbild Bestückungsplan...
