4.2.7 Ventilmodul

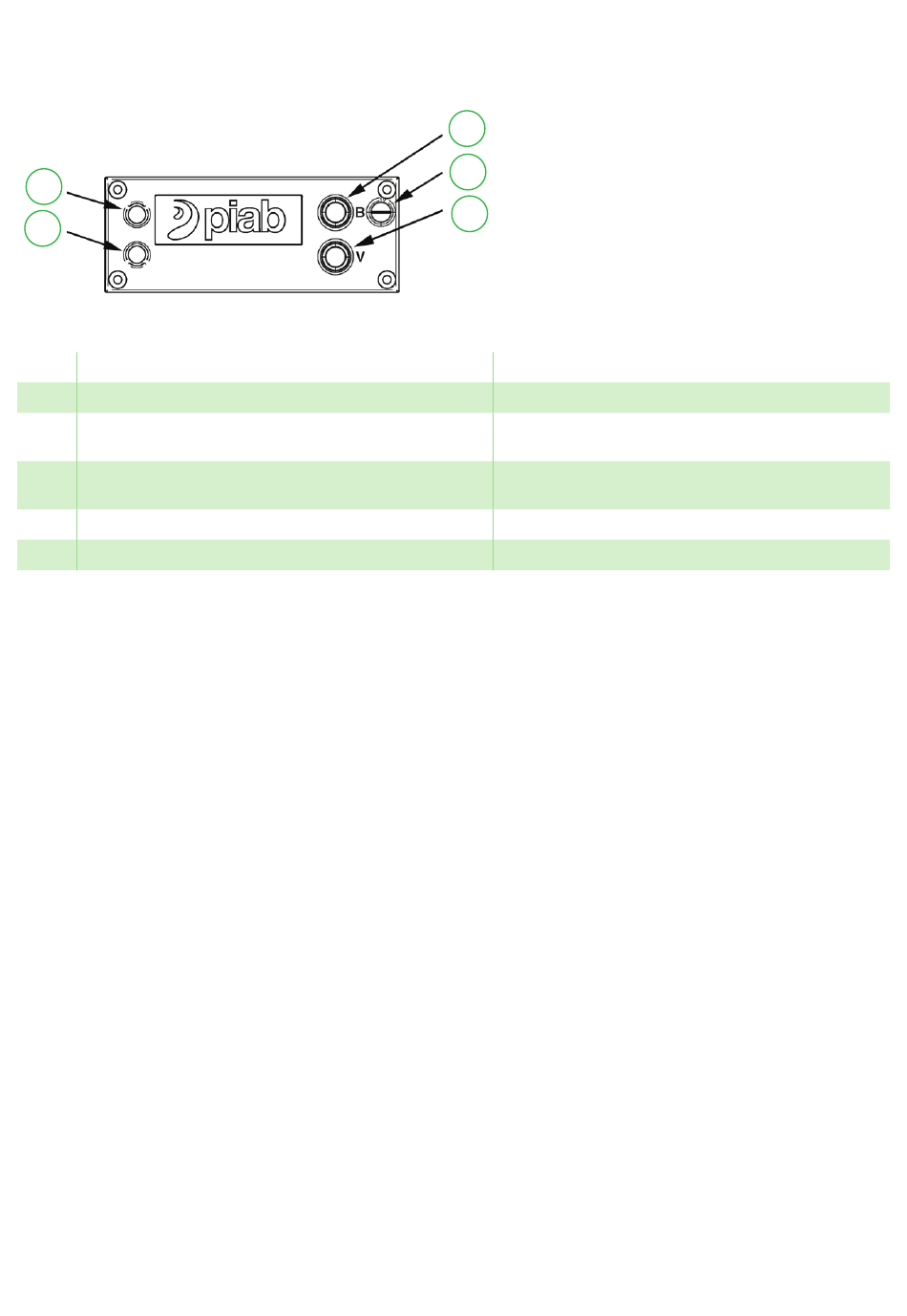

Ansicht der Pumpe von oben:
L1
L2
Figure 9 Ventilmodul.
Pos.
Beschreibung
A
Einstellung für Abblasevolumenstrom
B*
Handhilfsbetätigung – Abblaseventil, erfordert Stromzu-
fuhr zur Einheit
V*
Handhilfsbetätigung – Vakuumventil, erfordert Stromzu-
fuhr zur Einheit
L1
LED-Anzeige – Blau, Vakuumventil
L2
LED-Anzeige – Grün, Abblaseventil
*Handhilfsbetätigungs-Funktion für die
automatische Zustandsüberwachung (ACM). Siehe
Handbuch für Ihre Konfiguration auf www.piab.com
Handbuch
B
A
V
Hinweis
Ømax = 3,7 [0,146 Zoll]
Taste zum Aktivieren betätigen, zum Deaktivieren
erneut betätigen.
Taste zum Aktivieren betätigen, zum Deaktivieren
erneut betätigen.
Leuchtet nur bei Aktivierung durch IO.
Leuchtet nur bei Aktivierung durch IO.
piCOMPACT
23 SMART IO-Link 1 Modul
®
Installation
Seite 15/24
