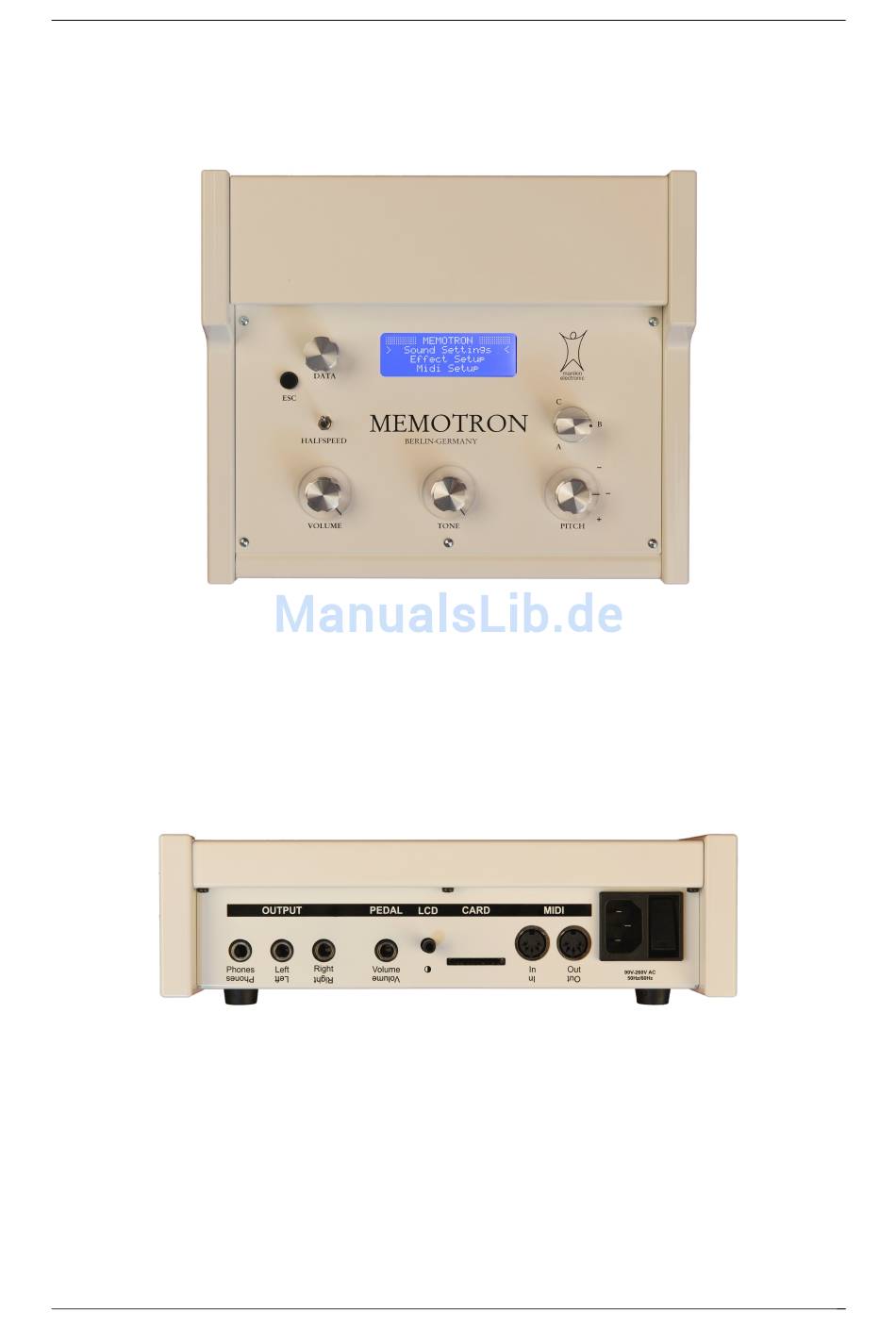

Bedienelemente & Anschlüsse
Oberseite
DATA:
Regler mit Klick-Funktion zur Navigation in den menügesteuerten Funktionen
ESC:
Verlassen der aktiven Menüseite, Abbrechen einer Funktion
HALF SPEED: Simuliert die Halbierung der Bandgeschwindigkeit
A B C:
Simuliert die Trackanwahl durch Verschieben der Tonköpfe von Spur zu Spur
PITCH:
Änderung der Tonhöhe um +/- 3 Halbtöne
TONE:
Ermöglicht eine Klangveränderung durch einen 12 dB Tiefpassfilter
VOLUME:
Ausgangslautstärke
Rückseite
OUTPUT Phones:
OUTPUT Left / Right: Audio-Ausgangsbuchsen, Line-Pegel, unsymmetrisch
PEDAL Volume:
LCD:
CARD:
MIDI In:
MIDI Out:
AC In:
Kopfhörer-Ausgangsbuchse
Anschlussbuchse für Volumenpedal
Kontrastregler für das LC-Display
Kartenschacht zur Aufnahme einer externen Speicherkarte (SD-Karte)
Anschlussbuchse zum Empfang von MIDI-Daten
Anschlussbuchse zum Senden von MIDI-Daten
Netzbuchse (110V - 240VAC & 50Hz / 60Hz)
Memotron m2d OS v1.3 Bedienhandbuch
3
