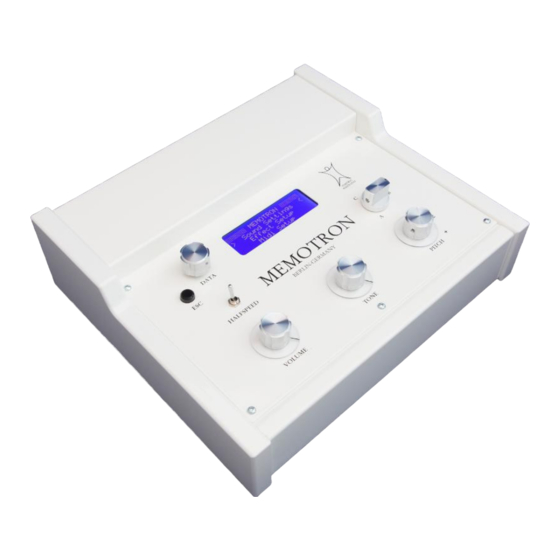

Inhaltszusammenfassung für Manikin MEMOTRON m2d
- Seite 1 MEMOTRON m2d OS v1.3 Bedienhandbuch...
-
Seite 3: Das Memotron M2D Entwicklungsteam
Vorwort Vielen Dank für den Kauf des Memotron m2d. Das Memotron m2d bietet Ihnen die Möglichkeit, sämtliche Klänge des legendären Vorbildes mit einem Höchstmaß an Authentizität zu reproduzieren. Durch konsequente Verwendung modernster Digitaltechnik ist das Memotron m2d einfach zu bedienen und in jeder Studio- und Bühnensituation überaus zuverlässig. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung..........................1 Über dieses Handbuch........................1 Verwendete Symbole........................1 Kennzeichnung von Parametern....................1 Allgemeine Sicherheitshinweise.......................2 Geeigneter Aufstellungsort......................2 Stromanschluss........................... 2 Betrieb............................2 Pflege............................2 Bestimmungsgemäße Verwendung.....................2 Bedienelemente & Anschlüsse...................3 Oberseite............................3 Rückseite............................3 Inbetriebnahme........................4 Lieferumfang............................ 4 Aufstellung............................4 Anschlüsse............................4 Grundlegende Bedienung....................5 Einschalten............................ - Seite 5 Effekt Setup........................18 Effektblock 1: Amplifier Modeling....................18 Effektblock 2: Modulation / Delay....................19 Effektblock 3: Reverb / Echo......................20 MIDI Setup...........................21 Update..........................22 Anhang..........................23 Produktunterstützung........................23 Technische Daten.......................... 24 Entsorgung............................. 24 MIDI Implementations Tabelle......................26 Glossar............................27...
-
Seite 6: Einführung
Das Memotron m2d unterstützt das Standard Datei-System für Speicherkarten. Durch die so geschaffene Kompatibilität können die Karteninhalte zusätzlich mit einem PC organisiert werden. Das Memotron m2d ist kompatibel zum G-Media M-Tron® PlugIn und damit in der Lage, die Sample- Dateien (erkennbar an der Endung .cpt) dieser Klangbibliothek uneingeschränkt zu nutzen. Das Memotron m2d ist nicht kompatibel zum neueren G-Media M-Tron Pro®... -
Seite 7: Allgemeine Sicherheitshinweise
Oberflächen beschädigen. Bestimmungsgemäße Verwendung Dieses Gerät ist ausschließlich zur Erzeugung und Verarbeitung von Audiosignalen und Steuer- signalen nach der MIDI-Norm bestimmt. Eine weitergehende Verwendung ist nicht zulässig und schließt jegliche Gewährleistungsansprüche gegenüber Manikin Electronic aus. Memotron m2d OS v1.3 Bedienhandbuch... -
Seite 8: Bedienelemente & Anschlüsse
Kontrastregler für das LC-Display CARD: Kartenschacht zur Aufnahme einer externen Speicherkarte (SD-Karte) MIDI In: Anschlussbuchse zum Empfang von MIDI-Daten MIDI Out: Anschlussbuchse zum Senden von MIDI-Daten AC In: Netzbuchse (110V - 240VAC & 50Hz / 60Hz) Memotron m2d OS v1.3 Bedienhandbuch... -
Seite 9: Inbetriebnahme
Wir empfehlen Ihnen, die Originalverpackung für Transporte aufzubewahren oder sich ein passendes Case zu zulegen. Aufstellung Stellen Sie das Memotron m2d auf eine saubere, glatte Unterlage. Für diesen Zweck befinden sich auf der Unterseite des Memotron m2d vier stabile Standfüße Anschlüsse Sie benötigen eine Netzsteckdose und eine geeignete Abhörmöglichkeit bzw. -
Seite 10: Grundlegende Bedienung
Grundlegende Bedienung Einschalten Betätigen Sie zum Einschalten den Power-Schalter auf der Rückseite des Memotron m2d. Nach dem Einschalten benötigt das Memotron m2d einige Sekunden, um sich zu initialisieren. Achtung – Schalten Sie zuerst das Memotron m2d und dann Ihre Abhöranlage ein, um Einschalt-Knackser zu vermeiden. -
Seite 11: Menügesteuerte Funktionen
Menügesteuerte Funktionen Alle weiteren Funktionen des Memotron m2d werden über Menüs mit Hilfe des Displays und des DATA-Reglers gesteuert. Dazu gehören unter anderem: Frames (Klangauswahl und Effekteinstellungen) laden, speichern und löschen im Frame Menü Tracks (Klänge) auswählen und initialisieren im Track Menü... - Seite 12 Die folgende Übersicht zeigt alle menügesteuerten Funktionen des Memotron m2d. Memotron m2d OS v1.3 Bedienhandbuch...
-
Seite 13: Track Menü
Track Menü Das Memotron m2d verwendet Klänge in Form von Sample-Dateien, die im folgenden Text Tracks genannt werden. Tracks werden im internen Speicher installiert und werden von dort aus abgespielt. Im Memotron m2d können gleichzeitig bis zu drei Tracks ausgewählt und gespielt werden. -
Seite 14: Frame Menü
Frames laden Wenn Sie einen Frame laden möchten, stellen Sie zuerst sicher, dass sich die gewünschte Speicherkarte im Memotron m2d befindet. Sollte dies nicht der Fall sein, stecken Sie bitte die entsprechende SD-Karte in den Kartenschacht auf der Geräterückseite. Mit Hilfe des DATA-Reglers navigieren Sie durch die Menü-Ebenen bis zu den Sound Settings. Hier wählen Sie „F:“... -
Seite 15: Frames Speichern
Frames speichern Wenn Sie einen Frame speichern möchten, stellen Sie zuerst sicher, dass sich die gewünschte Speicherkarte im Memotron m2d befindet. Sollte dies nicht der Fall sein, stecken Sie bitte die entsprechende SD-Karte in den Kartenschacht auf der Geräterückseite. Mit Hilfe des DATA-Reglers navigieren Sie durch die Menü-Ebenen bis zu den Sound Settings. Hier wählen Sie „F:“... -
Seite 16: Frames Löschen
Sie „No“ wählen oder die ESC-Taste drücken, gelangen Sie zurück in das Frame Menü. Wählen Sie hingegen „Yes“, so wird der Frame initialisiert. Nach der Initialisierung befindet man sich wieder in den Sound Settings. Die Initialisierung eines Frames kann nicht rückgängig gemacht werden !!! Memotron m2d OS v1.3 Bedienhandbuch... -
Seite 17: Internal Mem
Internal Mem Das Memotron m2d verfügt über einen internen Speicher, aus dem die Tracks abgespielt werden. Bei Auslieferung sind hier bereits die einhundert Tracks der 'Basic Collection' vorinstalliert. Um weitere Tracks verwenden zu können, müssen diese zunächst importiert werden. Neben den eigenen Sample- Dateien des Memotrons (Dateiendung „.mtk“) können auch Sample-Dateien des PlugIns M-Tron®... -
Seite 18: Verzeichnisse Importieren
Verzeichnisse importieren Sollen alle Tracks einer 'Sound Collection' in den internen Speicher des Memotron m2d importiert werden, bietet sich die Verwendung der Funktion "Import Dir" an. Mit Hilfe dieser Funktion werden alle Tracks innerhalb eines Verzeichnisses von einer externen Speicherkarte in den internen Speicher des Memotron m2d importiert. -
Seite 19: Internen Speicher Löschen
Internen Speicher löschen Mit dieser Funktion kann der gesamte interne Speicher des Memotron m2d gelöscht werden. Wechseln Sie hierzu in das "Internal Mem" Menü und wählen Sie dann den Menüpunkt "Delete All". Der interne Speicher kann nach dem Bestätigen einer Sicherheitsabfrage gelöscht werden. Um den Vorgang abzubrechen, wählen Sie bei der Sicherheitsabfrage „No“... -
Seite 20: Sound Settings
DATA-Reglers kann jetzt der Wert des Parameters geändert werden. Nach erneutem Druck auf den DATA-Regler kann ein weiterer Parameter zum Editieren ausgewählt werden. Durch Drücken der ESC-Taste können Sie die Sound Settings verlassen und in das Hauptmenü zurückkehren. Memotron m2d OS v1.3 Bedienhandbuch... -
Seite 21: Tracks Überblenden (Mix)
Tracks überblenden (Mix) Das Memotron m2d bietet die Möglichkeit, drei Tracks ineinander überzublenden. Die Kontrolle des Überblendeffekts erfolgt dabei entweder mit dem ABC-Controller des Memotron m2d, dem Modulationsrad eines Masterkeyboards oder dem ABC-Controller eines angeschlossenen Memotron Keyboards. In der Grundeinstellung ist das Überblenden der Tracks zunächst so konfiguriert, dass die Position A des ABC-Controllers dem Track A, die Position B dem Track B und die Position C dem Track C zugeordnet sind. -
Seite 22: Tracks Positionieren
Parametern "First" und "Last" im Tonumfang beschnitten werden. Mit "Place" wird die Taste auf dem Keyboard bestimmt, bei der der erste Klang des Tracks zu hören ist. Mit "First" wird der erste und mit "Last" der letzte hörbare Klang des Tracks festgelegt. Die folgende Abbildung soll die Einstellungsmöglichkeiten verdeutlichen: Memotron m2d OS v1.3 Bedienhandbuch... - Seite 23 Track C ist wie Track B auf 12 spielbare Klänge im Bereich „C 4“ bis „H 4“ beschränkt. Allerdings sind die Klänge mit dem Keyboard jetzt eine Oktave höher im Bereich „C 4“ bis „H 4“ spielbar. Auch Track C ist aus Platzgründen nicht vollständig dargestellt. Memotron m2d OS v1.3 Bedienhandbuch...
-
Seite 24: Effekt Setup
Ausdrucksmöglichkeiten noch wesentlich erweitert. Darüber hinaus wird das Memotron m2d so, vor allem auf der Bühne, von externen Effektgeräten weitgehend unabhängig. Die Effektsektion besteht aus drei aufeinanderfolgenden Effektblöcken: dem Amplifier Modeling Effekt- block, einem Modulation / Delay Effektblock und einem Reverb / Echo Effektblock. Alle drei Blöcke lassen sich einzeln oder gleichzeitig mit jeweils einem Effektprogramm verwenden. -
Seite 25: Effektblock 2: Modulation / Delay
Delay Mono / Delay Stereo: Parameter Wertebereich Beschreibung Time 0 … 127 Verzögerungszeit: 0= ~1ms bis 127= ~150ms Feedback 0 … 127 Anteil Rückkopplung: 0= 0% bis 127= 100% HiDamp 0 ... 127 Hochfrequenzdämpfung: 0= 0% bis 127= 100% Memotron m2d OS v1.3 Bedienhandbuch... -
Seite 26: Effektblock 3: Reverb / Echo
Beschreibung REVERB/ECHO OFF / ON deaktiviert / aktiviert diesen Effektblock Prog Short Room A … St. Tri Echo wählt einen der 26 Effekt-Algorithmen aus Send 0 ... 127 regelt den Anteil des Effekts im Ausgangssignal Memotron m2d OS v1.3 Bedienhandbuch... -
Seite 27: Midi Setup
MIDI Setup Im MIDI Setup sind alle Parameter zu finden, die notwendig sind, um das Memotron m2d von einem geeigneten externen MIDI-Gerät (z.B. einem Masterkeyboard oder einem Sequenzer wie dem Manikin 'Schrittmacher') zu steuern. Folgende Parameter können verändert werden: Rx Channel 1 ... -
Seite 28: Update
Update Um das Memotron m2d auf dem neuesten Stand zu halten, bietet Manikin Electronic von Zeit zu Zeit Updates des Betriebssystems an. Die Updates können problemlos von einer Speicherkarte geladen werden. Der Vorgang unterscheidet sich grundsätzlich nicht vom Laden eines Frames. -
Seite 29: Anhang
Anhang Produktunterstützung Wenn Sie Fragen zu Ihrem Produkt von Manikin Electronic haben, gibt es vier Möglichkeiten, uns zu kontaktieren: 1. Schicken Sie uns eine Email. support@manikin-electronic.com 2. Senden Sie uns ein Telefax. +49 (0) 30 – 63 49 49 51 3. -
Seite 30: Technische Daten
Dennoch handelt es sich bei der Entsorgung dieses Produktes um Sondermüll und darf nicht über die gewöhnliche Mülltonne für Hausabfälle entsorgt werden!!! Zur Entsorgung wenden Sie sich bitte an Ihren Händler oder an: Manikin Electronic Lipaer Straße 5 12203 Berlin Germany Memotron m2d OS v1.3 Bedienhandbuch... -
Seite 31: Other Standards (Rest Of World)
FCC requirements. Modifications not expressly approved by Manikin Electronic may void your authority, granted by the FCC, to use this product. 2. IMPORTANT: When connecting this product to accessories and/or another product, use only high quality shielded cables. -
Seite 32: Midi Implementations Tabelle
: Active Sense : Reset : All Sound OFF Notes Mode 1: OMNI ON, POLY Mode 2: OMNI ON, MONO o: Yes Mode 3: OMNI OFF, POLY Mode 4: OMNI OFF, MONO x: No Memotron m2d OS v1.3 Bedienhandbuch... -
Seite 33: Glossar
Datei-System Hierarchische Struktur innerhalb eines elektronischen Speichermediums – Organisation von Daten in Laufwerke, Ordner, Dateien Effekt-Algorithmus Ein Software-basierter Ablauf zur Erzeugung eines Klangeffekts. Im Memotron m2d stehen folgende unterschiedliche Effekt-Algorithmen zur Verfügung: – Hall: Simulation der Akustik eines großen Raumes –... - Seite 34 Bereich 1 bis 16 wählbar. Darüber hinaus können einige Geräte auf Omni geschaltet werden. Dadurch empfangen diese auf allen 16 Kanälen. Frame Beim Memotron m2d die Zusammenstellung aus bis zu drei Tracks sowie Effekt-Einstellungen Note on / Note off Dies ist die wichtigste MIDI-Meldung. Sie bestimmt die Tonhöhe und die Anschlagstärke des erzeugten Tons.
