6

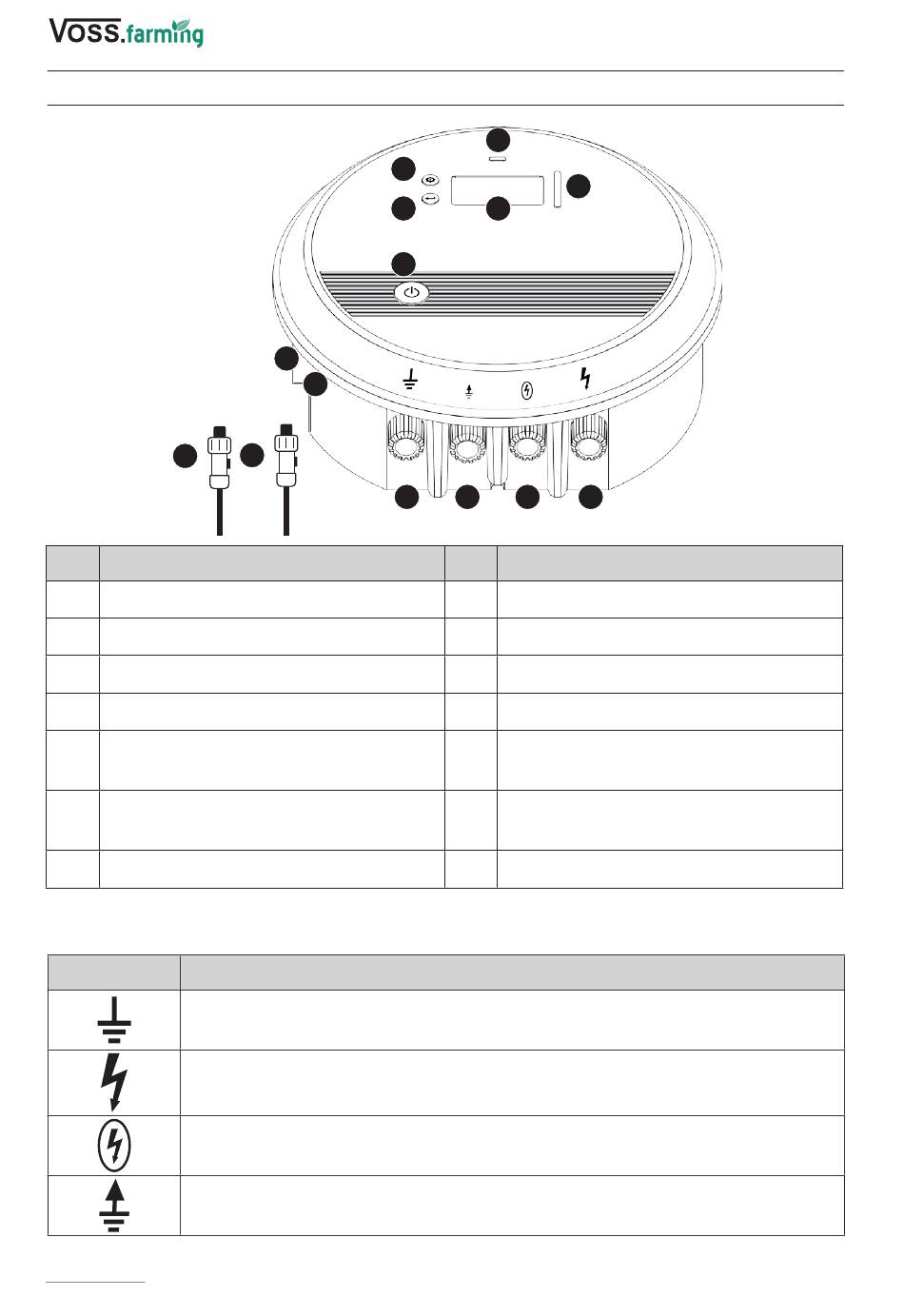

GERÄTEÜBERSICHT
1
Nr�
Bezeichnung
1
Netzadapter-Anschlusskabel
2
Akku-Anschlusskabel
3
Netzadapteranschluss (230 V)
4
Akkuanschluss (12 V)
5
An/Aus-Taste
6
Bestätigungstaste
7
Einstelltaste
6.1
ERLÄUTERUNG DER PRODUKTLABEL UND SYMBOLE
Symbol
Bedeutung
Erdungsanschluss. Diesen Anschluss mit Ihrem Erdungssystem verbinden.
Zaunanschluss mit voller Spannung. Diesen Anschluss mit Ihrem Zaun verbinden.
Zaunanschluss mit reduzierter Leistung.
Anschluss zum Prüfen der Erdungsspannung.
10
BEDIENUNGSANLEITUNG VOSS.FARMING SMART MOBILE DUO
7
6
5
3
4
2
14
8
9
10
13
12
11
Nr�
Bezeichnung
8
LED-Kontrolllampe
9
BARGRAPH (Spannungsanzeige am Zaun)
10
Digitale LCD-Anzeige
11
Zaunanschluss (rot)
Zaunanschluss für Zaun mit reduzierter
12
Leistung (gelb)
Anschluss zum Prüfen der
13
Erdungsspannung (grün)
14
Erdungsanschluss (schwarz)
41605 - 08.2024 - V2
