Verwandte Anleitungen für HumanTechnik earis premium A-4121-0

Inhaltszusammenfassung für HumanTechnik earis premium A-4121-0

  • Seite 1 Pocket Receiver Set Seite 2 Bedienungsanleitung Page 25 User manual Page 49 Mode d’emploi Pagina 73 Gebruiksaanwijzing Página 97 Instrucciones de servicio Pagina 121 Istruzioni per l’uso...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite Wichtige Sicherheitshinweise ..............3 Sicherheitshinweise für den Lithium-Polymer-Akku ........4 Einleitung ....................4 Lieferumfang ...................5 Produktübersicht ..................6 Sender an eine Tonquelle anschliessen ............9 Sender an Digital-Ausgang (S/PDIF / Toslink) anschließen ......9 Sender an Cinch-Buchse anschließen ...........10 Sender an Kopfhöreranschluss anschließen ...........10 Sender an Gerätelautsprecher anschließen ..........11 Sender an SCART-Buchse anschließen ..........11 Sender ans Stromnetz anschließen ............12...

  • Seite 3: Wichtige Sicherheitshinweise

    Wichtige Sicherheitshinweise Bevor Sie das Gerät in Betrieb nehmen und nutzen, lesen Sie diese Anlei- tung sorgfältig und vollständig durch. • Bewahren Sie diese Bedienungsanleitung sorgfältig auf, damit sie auch für andere Nutzer jederzeit zugänglich ist. • Verwenden Sie das Gerät nicht, wenn es offensichtlich beschädigt ist. •...

  • Seite 4: Sicherheitshinweise Für Den Lithium-Polymer-Akku

    Der im »earis« verwendete Akku ist ein Lithium-Ionen-Akku, der nach den aktuellsten Vorschriften und Sicherheitsbestimmungen hergestellt wurde. Bei Missbrauch oder nicht ordnungsgemäßem Gebrauch kann der Akku beschädigt werden! Die Humantechnik Gruppe übernimmt in diesem Fall keine Haftung. In extremen Fällen besteht die Gefahr von:...

  • Seite 5: Lieferumfang

    Lieferumfang 1 »earis« Pocket-Empfänger 1 »earis« Sender 1 Induktionsschlaufe / Teleschlinge (nur Europa) 1 Akku 1 Netzteil mit Länderadapter 1 Toslink-Kabel 1 Audio-Anschlusskabel mit 3.5mm Stereo Klinkenstecker 1 Audio-Adapter Cinch auf 3.5mm Klinke 1 Kurzanleitung 1 Bedienungsanleitung 1 Garantiekarte Deutsch 5...

  • Seite 6: Produktübersicht

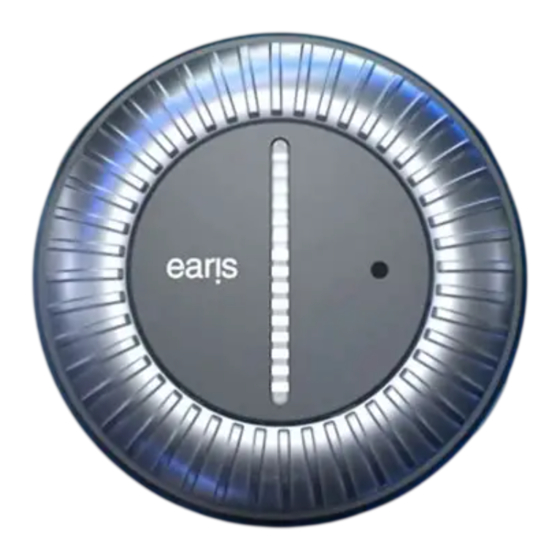

    Produktübersicht Übersicht des Pocket - Empfängers (PR) 1. Ein / Aus - Taste 2. Regler für Lautstärke 3. 3.5mm Klinkenbuchse 4. Akkufach 5. Status-LED / Funktionsknopf 6. Balance 7. Tonverstellung 8. Lautstärkeanzeige 9. Mikrofon 10. Akkustatus 11. Ladekontakte 12. Gurtklammer 13.

  • Seite 7: Übersicht Des Senders

    Übersicht des Senders 10 11 1. Ladeschacht 2. Lade LED für Empfänger in Ladeschacht 3. Ersatzakku-Ladeschacht 4. Lade LED für Ersatzakku 5. Ladekontakte mit Haltemagnet 6. Status LED 7. Tonverstellung / Paarungsknopf 8. Klangprofilanzeige 9. Anschluss für Netzteil 10. Optischer Toslink-Anschluss digital 11.

  • Seite 8: Übersicht Status Led Am Sender

    Übersicht Status LED am Sender Staus LED Sender... dunkel ... ist ausgeschaltet leuchtet weiss ... ist eingeschaltet und sendet blinkt schnell weiss ... ist im Pairungsmode blinkt 4x weiss ..hat kein PCM Signal am digital Eingang blinkt 4x langsam weiss Verbindung zum Empfänger verloren Übersicht LED am Empfänger Staus LED...

  • Seite 9: Sender An Eine Tonquelle Anschliessen

    Sender an eine Tonquelle anschliessen Schalten Sie die Tonquelle aus, bevor Sie den Sender anschließen. Stellen Sie den Sender in der Nähe der Tonquelle auf. Achten Sie darauf, den Sender nicht in die unmittelbare Nähe von dicken Stahlbetonwänden und anderen funkenden Geräten zu stellen. Die Reichweite kann dadurch ver- ringert werden.

  • Seite 10: Sender An Cinch-Buchse Anschließen

    Wenn ein kombiniertes digitales Signal verwendet wird (Bitstream), ist eine Audiowiedergabe nicht möglich. Die Status-LED am Sender Blinkt zwei mal mit jeweils einer Pause dazwischen. Entfernen Sie die Schutzkappen auf den beiden Toslink-Stecker am Ka- bel. Stecken Sie das optische Toslink-Kabel in den „Digital In“-Anschluss des Senders und verbinden Sie es mit Ihrer Tonquelle.

  • Seite 11: Sender An Gerätelautsprecher Anschließen

    werden. Verwenden Sie alternativ eine andere Anschlussmöglichkeit. Der Analog/Digital-Schalter auf der Seite des Senders muss auf „Analog“ ge- stellt werden. Sender an Gerätelautsprecher anschließen Der Sender kann den Ton mit einem Mikrofon von einem Lautsprecher ab- nehmen. Das Mikrofon ist nicht im Lieferumfang enthalten und kann bei Ihrem Fachhändler erworben werden.

  • Seite 12: Sender Ans Stromnetz Anschließen

    Sender ans Stromnetz anschließen Wählen Sie den passenden Länderadapter aus, und stecken Sie diesen in das Netzteil, bis er höhrbar einrastet. Verbinden Sie das mitgelieferte Netz- gerät mit dem Sender am gelben Netzgeräteanschluss “5V DC 1.5A”. Das Netzgerät verbinden Sie anschließend mit einer Steckdose. Akku benutzen Stecken Sie den mitgelieferten Akku mit den Anschrägungen nach oben in den Empfänger ein, bis er hörbar einrastet.

  • Seite 13: Earis« Verwenden

    im optimalen Betriebszustand gehalten. Die intelligente Ladeschaltung im Empfänger verhindert eine Überladung des Akkus. Ein weiterer Akku kann im Sender geladen werden. Zusätzliche Akkus sind bei Ihrem Fachhändler erhältlich. Der Ersatz-Akku kann in den seitlichen Ladeschacht rechts eingesteckt werdenn – entfernen Sie zuvor bitte die Abdeckung über dem Ladeschacht. Achten Sie bitte darauf, dass die angeschrägte Vorderkante nach oben zeigt, und stecken Sie den Akku ohne Kraftaufwand ein.

  • Seite 14: Earis« Pocket Version (Pr) Benutzen

    »earis« Pocket Version (PR) benutzen Mit der »earis« Pocket Version ist es möglich die beigelegte Induktions- schlaufe oder ein beliebigen Kopfhörer mit 3,5-mm-Klinke anzuschließen. Weiteres Zubehör kann angeschlossen werden: • Kinnbügelhörer, geschlossenes System • Induktionsplättchen Monaural • Induktionsplättchen Binaural • Eurokabel Monaural, gedämpft •...

  • Seite 15: Wenn Sie Den Pocket Empfänger Zurück In Die Ladescha

    1. Stellen Sie sicher, dass der Induktionsschlaufenverschluss ganz ge- schlossen ist. Dieser dient zum bequemen Anlegen und zur Minimie- rung von Unfällen. 2. Die weiße Status-LED am Sender leuchtet, sobald der Sender zum Empfänger Kontakt hat und sendet. 3. Stellen Sie die gewünschte Lautstärke ein. 4.

  • Seite 16: Audioquelle Umschalten

    Audioquelle umschalten Sie haben die Möglichkeit maximal 2 Tonquellen mit dem Sender zu ver- binden, zum Beispiel eine Stereoanlage und ein TV-Gerät. Mit dem Analog/ Digital-Schalter auf der Seite des Empfängers wählen Sie die gewünschte Tonquelle aus. Lautstärke einstellen Mit dem silbernen Regler für die Lautstärke an der Front des Empfängers können Sie durch Drehen komfortabel die gewünschte Lautstärke einstel- len.
  • Seite 17 Fraunhofer-Institut entwickelten Algorithmus, der den neuesten Stand in- telligenter Klangbild-Erzeugung repräsentiert. Das Eingangssignal wird in unterschiedliche Bänder aufgeteilt und jedes Band in seinem Dynamiku- mfang verändert. Diese Veränderung erfolgt abhängig von der am Endgerät gewählten Lautstärke und dem gewählten Klangprofil. Zuletzt erfolgt die Individualisierung des Klanges auf den einzelnen Frequenzbändern.

  • Seite 18: Kommunikatiosverstärkerfunktion Des Empfängers

    Sie können maximal zwei Empfänger mit einem »earis«-Sender verbinden. Das Klangprofil berechnet der Sender, während die eingestelleten Klan- gprofile werden im Empfänger gespeichert werden. Der Sender berechnet stets das eingestellte Klangprofil des zuerst einge- schalteten Empfängers. Kommunikationsverstärkerfunktion des Empfängers Der Ton der Übertragung kann jederzeit unterbrochen werden, wenn Sie sich zum Beispiel mit einer Person im Raum unterhalten möchten.

  • Seite 19: Wichtige Hinweise

    1. Wenn Sie den neuen Empfänger für mindestends 15 Sekunden in die Ladeschale im Sender einlegen, erfolgt das Pairing automatisch. oder 2. Drücken Sie die Taste Tonverstellung so lange bis die Status-LED vorn am Sender anfängt schnell zu blinken. Den Pocket Receiver müssen Sie zum Einschalten aus der Ladeschale nehmen.

  • Seite 20: Garantie

    Garantie »earis« weist eine hohe Betriebssicherheit auf. Sollten trotz sachgerechter Montage und Bedienung Störungen auftreten, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung, oder wenden Sie sich direkt an den Hersteller. Die Garantieleistung umfasst die kostenlose Reparatur sowie den kostenlosen Rückversand. Wenn möglich, senden Sie bitte das Gerät in der Originalverpackung ein;...
  • Seite 21 - 2012/19/EU WEEE-Richtlinie - 2014/53/EU RED-Richtlinie Die Konformität mit den o. a. Richtlinien wird durch das CE-Zeichen auf dem Gerät bestätigt. CE Konformitätserklärungen stehen im Internet unter www.humantechnik.com zur Verfügung. Dieses Gerät erfüllt die Anforderungen folgender IC-Richtlinien: RSS-247 Issue 2 (2017-2) Technische Änderungen vorbehalten.

  • Seite 22: Störungsursachen Und Abhilfe

    Störungsursachen und Abhilfe Symptome Ursache Abhilfe Ladekontrolllampen Sender ist ohne Strom Kontrollieren Sie, ob leuchten nicht trotz vom Netzgerät. das Netzgerät ordun- eingesetzten Akkus in gsgemaß angeschlos- den Ladestationen des sen ist und ob die Senders. Steckdose fehlerfrei arbeitet. L a d e k o n t ro l l l a m p e Kein Kontakt zwischen Akkus richtig und vol- leuchtet nicht - trotz...

  • Seite 23: Kein Akku Im Em

    Symptome Ursache Abhilfe Empfänger funktioniert Empfänger ist nicht Empfänger mit dem nicht – keine Tonübert- eingeschaltet. Ein/Aus Schalter auf ragung. (Pocket Version) der Seite des Gerätes einschalten. Kein Akku im Em- Akku in Empfänger pfänger. einsetzen. Akku im Empfänger ist Akku laden oder voll leer oder nicht aufgela- geladenen Akku ein-...

  • Seite 24: Technische Daten

    Technische Daten Earis Set Modulationsverfahren: Pulse-code modulation PCM Analog-over-digital Trägerfrequenz: 2.4GHz~2.5GHz Signal-Rauschabstand: -87 dB RF Sendeleistung: max. 10dBm Class 1 Audiolatenz: < 47ms Sendebereich: ca. 70m Temperaturbereich: 0°C bis 45°C Stromversorgung: 5 Volt DC / 1.5A Netzgerät: 100-240 Volt 50-60 Hz 300mA Earis Pocket Empfänger Anschluss:...
  • Seite 48 48 English...
  • Seite 72 72 Français...
  • Seite 96 96 Nederlands...
  • Seite 120 120 Español...
