Bedienerhandbuch
Modelle AX2120TS • AX2240TS

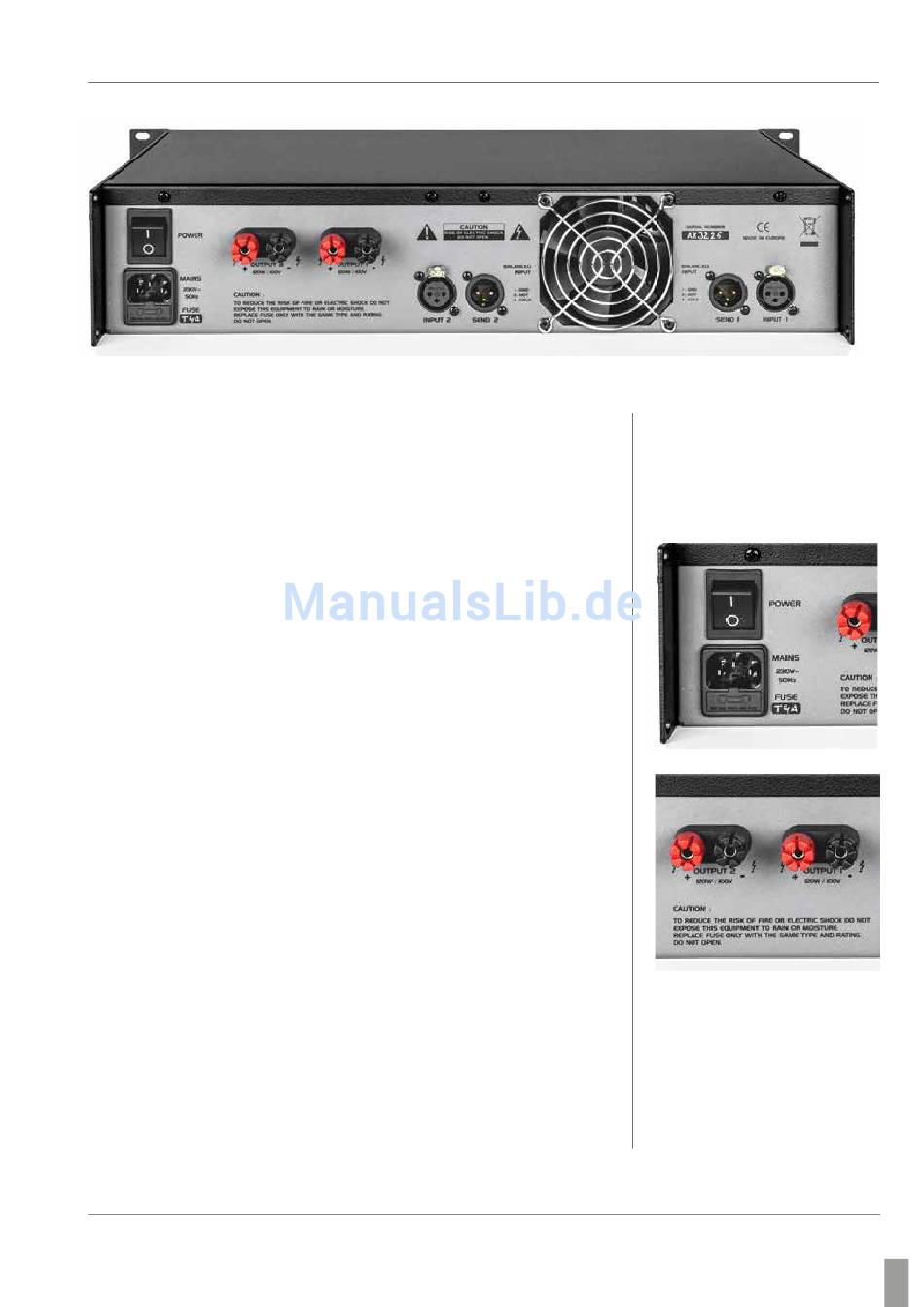

Anschlüsse auf der Rückseite
Bei Betrachten der Rückseite der Modelle AX2120TS und AX2240TS
sehen Sie ein Gitter zur Abdeckung des Lüfters. Dieses Gitter ist
unbedingt freizuhalten. Bei beiden Modellen wurde auf minimale
Betriebsdrehzahl der Lüfter geachtet, um Betriebsgeräusch speziell
im ruhigen Umfeld sehr gering zu halten.
Der robuste Wipp-Netzschalter ist links oben angeordnet. Direkt da-
runter ist die IEC-Kaltgerätebuchse mit Sicherungshalter. Das Modell
AX2120TS ist mit 4 A abgesichert, das Modell AX2240T mit 6,3 A.
Alle Feinsicherungen mit den Abmessungen 5x20 mm besitzen eine
„träge" Kennlinie. Bei nicht aufleuchtender Betriebsanzeige könnte
die Sicherung defekt sein. Diese dann von qualifiziertem Personal
auswechseln lassen. Falls die Sicherung erneut ausfallen sollte, muss
das Gerät in eine dafür qualifizierte Werkstatt oder sollte zu axxent
e.K. eingeschickt werden.
Neben Netzbuchse und Netzschalter befinden sich die isolierten
Ausgangsbuchsen, Polklemmen in rot und schwarz. Dies sind isolier-
te und berührungsgeschützte Pol-klemmen, die Kabeladern bis 4
qmm aufnehmen können. Die Pola-rität der Klemmen ist mit + und
– gekennzeichnet.
Beachten Sie bitte, dass bei allen Lautsprecherausgängen bei hoher
Leistung Spannung bis 100 V und darüber anliegen kann, die gefähr-
lich ist. Daher sind die Anschlussklemmen auch mit einem Blitzzei-
chen markiert.
Weiter geht es mit der Beschreibung der Ein- und Ausgangsbuchsen
auf der folgenden Seite.
