Axxent AMV-7240 Bedienungsanleitung

Lieferumfang:
Mischverstärker AMV-7240
19"-Rackwinkel (vormontiert)
Netzanschlusskabel.
Geräteabmessungen: 430 mm x 335 mm x 88 mm ohne Rackwinkel
Gewicht: 10,15 kg netto, 12,7 kg Versandgewicht
Nach Auspacken des Gerätes das beigefügte Schutzkontakt-Netzkabel mit dem Kaltgeräte-Flachstecker in die Netz-
buchse des Gerätes stecken. Vor Einstecken des Schukosteckers in Ihre Netzdose bitte darauf achten, dass der
„POWER"-Schalter auf der rechten Vorderseite des Gerätes auf „OFF" (Aus) steht. Danach erst den Schukostecker
einstecken. Auch sollte der Haupt-Lautstärkeregler (MASTER VOLUME) auf Null stehen (komplett nach links).
Bedienelemente

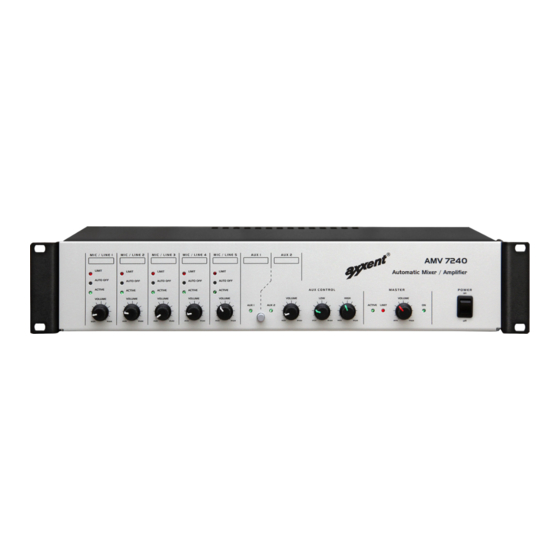

Vorderseite:
Auf der linken Seite finden Sie fünf Pegelsteller zum Bedienen der Mikrofon-, bzw. Leitungspegeleingänge. In der
Grundfunktion sind die Eingänge für Mikrofone ausgelegt. In der Grundeinstellung liegt Phantomspannung für
Elektret-, bzw. Kondensatormikrofone mit 48 V an.
Bei den Mikrofon-/Leitungspegeleingängen handelt es sich um Automatikeingänge, die nur bei einem gewissen
Schallpegel, der auf das Mikrofon trifft, freigeschaltet werden. Sie sehen dies an der grünen LED-Anzeige „ACTIVE".
Die Automatikfunktion kann mittels eines dünnen Stiftes abgeschaltet werden (AUTO OFF). In der Grundeinstellung
ist dieser Schalter nach innen gedrückt und somit die Automatikfunktion aktiv. Bei der darüber liegenden roten LED-
Anzeige sehen sie die Wirkung der Begrenzerschaltung (LIMIT). Die Begrenzerschaltung verhindert das Übersteuern
des Gerätes.
In der Mitte der Frontplatte sehen Sie die Schalt- und Regeleinheit für die AUX-Eingänge. Dies sind die Hilfspegelein-
gänge für z.B. CD-Spieler, Drahtlosmikrofone, MP3-Player usw. Diese AUX-Eingänge befinden sich als Doppel-Cinch-
buchsen auf der Rückseite und werden intern auf Mono parallel geschaltet. Auf der Vorderseite wird der benötigte
AUX-Eingang mittels Schalter von entweder AUX-1 oder AUX-2 ausgewählt, der Pegel dieses AUX-Eingangs eingestellt
und der Bass- und Höhenanteil gewählt.
Auf der rechten Seite der Frontplatte befinden sich der Haupt-Lautstärkesteller mit der Pegelanzeige und der Anzeige
der Begrenzerwirkung. Natürlich auch die Netzkontrollanzeige. Ganz rechts dann der Ein-/Ausschalter.
Geräte-Rückseite –> folgende Seite...
®
Bedienhinweise
Automatic-Mixer/Verstärker
AMV-7240
