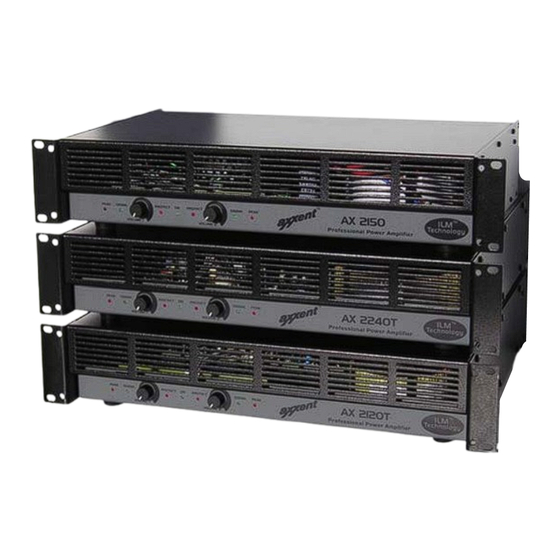

- Seite 1 Bedienerhandbuch AX2120T AX2240T AX2150 AX2300 AX2500 AX2800...
- Seite 2 Bedienerhandbuch VORSICHT: ZUR REDUZIERUNG DES STROMSCHLAGRISIKOS DIE ABDECKUNG NICHT ABNEHMEN. KEINE VOM BENUTZER ZU WARTENDEN INNENKOMPONENTEN. FÜR ALLE WARTUNGSARBEITEN DAFÜR QUALIFIZIERTES PERSONAL EINSETZEN. Das aus einem Blitz mit einer Pfeilspitze bestehende Symbol in einem Dreieck soll den Benutzer auf das Vorhandensein nicht isolierter, gefährlicher Spannungen innerhalb des Gehäuses aufmerksam machen, die stark genug sein können, einen elektrischen Schlag abgeben zu können.
- Seite 3 Bedienerhandbuch Einführung Wir freuen uns, dass Sie sich für diesen Hochleistungsverstärker von Axxent entschieden haben. Bitte lesen Sie die folgende Anleitung, um optimale Ergebnisse beim Gebrauch dieses Produkts zu erzielen. Wichtige Funktionsmerkmale: •AX-Modelle 2150, 2300, 2500 und 2800: 2 Kanäle mit 4 Ohm (min.) Impedanz •AX-Modelle „T“: Isolierte 100V-Ausgänge für verteilte Audiosysteme...
-
Seite 4: Rack-Einbau
Bedienerhandbuch Auspacken Der werkseitig verpackte Karton enthält die folgenden Komponenten: • der Verstärker • Abdeckkappen für Verstärkungsregler • dieses Benutzerhandbuch • Gummifüße für Anwendungen, die keinen Rack-Einbau • Abnehmbares Netzkabel des Typs IEC vorsehen (4) Verwenden Sie zum Verschicken des Verstärkers den gleichen Karton. -
Seite 5: Direkte Niederimpedanzausgänge
Bedienerhandbuch Netzanschluss Schließen Sie den Netzstrom an der IEC-Buchse auf der Rückseite des Verstärkers an. HINWEIS: Schalten Sie vor dem Anschließen des Netzstroms den Betriebsschalter aus. Eingänge Jeder Kanal ist mit einem symmetrischen XLR- Buchse und Stecker zum „Durchschleifen“ des Signals ausgerüstet. Die Eingangsimpedanz beträgt 20 kOhm (symmetrisch) bzw. -
Seite 6: Isolierte Verteilte Ausgänge
Bedienerhandbuch Isolierte verteilte Ausgänge Modelle AX2120T und AX2240T Isolierte 100V Ausgangsanschlüsse sind für die genannten AX-T Modelle an der Rückseite der Gehäuse über berührungssichere Schraubklemmen verfügbar. Bitte beachten Sie sorgfältig die Polaritätsmarkierungen. Stellen Sie außerdem sicher, dass bei allen angeschlossenen Lautsprechern die richtige Polarität gewahrt ist. -
Seite 7: Verstärkungsregler
Bedienerhandbuch PROTECT Zwei ROTE LED-Anzeigen, je eine pro Kanal. Normalanzeige: Leuchtet nicht Nicht normale Anzeige: leuchtet. Wenn die PROTECT-LED leuchtet, ist der Wärmeschutz des Verstärkers aktiviert. Wenn der Verstärker zu warm ist, lassen Sie ihn EINGESCHALTET, damit er vom Gebläse abgekühlt wird. Nach einer ausreichenden Abkühlung des Verstärkers wird der Normalbetrieb wieder aufgenommen. -
Seite 8: Technische Daten (Alle Modelle)
Bedienerhandbuch Technische Daten (alle Modelle) Eingangsempfindlichkeit Eingänge 1 Volt symmetrisch, XLR (male und female) Eingangsimpedanz Elektronische Schutzschaltungen 20 kΩ, symmetrisch Verschiedenfarbige LED-Indikatoren pro Kanal bei Überhitzung, Harmonische Gesamtverzerrungen (THD) Überstrom und Übersteuerungsgefahr und <0,02% @1 kHz/-3 dB Ausgangsstrombegrenzung bei Kurzschluß Übertragungsbereich LED-Indikatoren 20…20 000 Hz (+0/-3 dB)
