Bedienerhandbuch
Einführung
Wir freuen uns, dass Sie sich für einen dieser Multikanal-Verstärker von
axxent entschieden haben. Bitte lesen Sie die folgende Anleitung, um
optimale Ergebnisse beim Gebrauch zu erzielen.
Wichtige Funktionsmerkmale
Verstärker der axxent Serien mit Zusatzbezeichnung «T» oder «TS» ver-
fügen über isolierte Konstantspannungsausgänge für Lautsprecher und
Lautsprecherlinien mit Übertrageranpassungen. Die Verstärker-Modelle
AX4120TS und AX4240TS können auch niederohmig betrieben werden.
Die Verstärker AX4120TS/4240TS verfügen über vier diskrete Audioka-
näle mit einem gemeinsamen Netzteil. Alle Kanäle können sowohl nie-
derohmig als auch mit den Konstantspannungsausgängen 50-, 70-,
oder 100 V betrieben werden.
Auf den folgenden Seiten finden Sie die Bedienhinweise, getrennt nach
den Bedienelementen auf der Gerätefront- und den Anschlüssen auf
der Geräterückseite.
axxent e.K. • Technologiezentrum Herzbachtal • Zum Wartturm 15 • 63571 Gelnhausen
Fon: (6051) 9165584 • Fax: 9165585 • mail@axxent.de • www.axxent.de
®

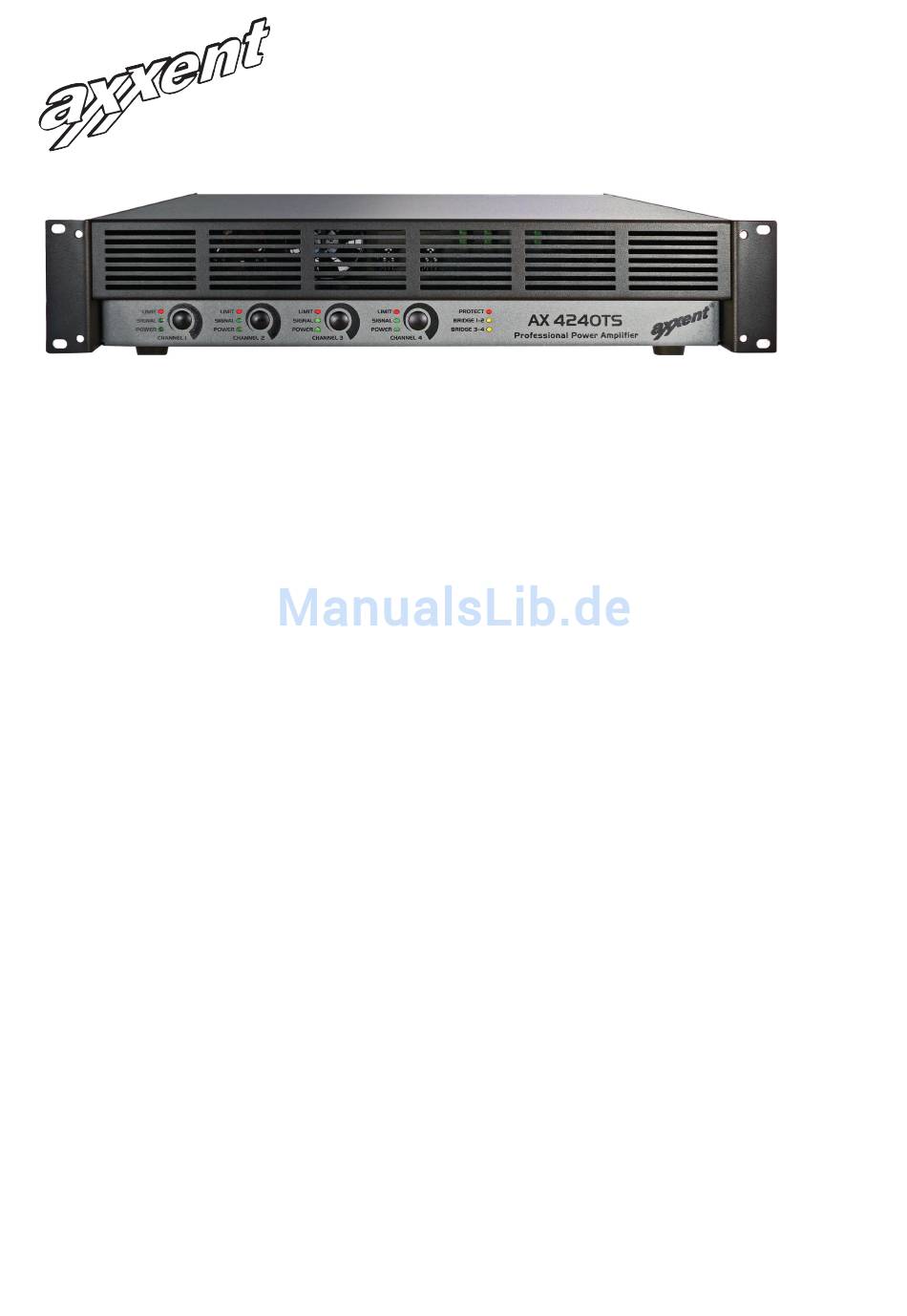

Professionelle Leistungsendstufen
Modelle AX4120TS / AX4240TS
INHALT
Gerätefrontseite ....................2
Geräterückseite ................ 3-4
Lüfter-Jumper ........................5
