CSP Products Python 3 Montageanleitung Seite 5

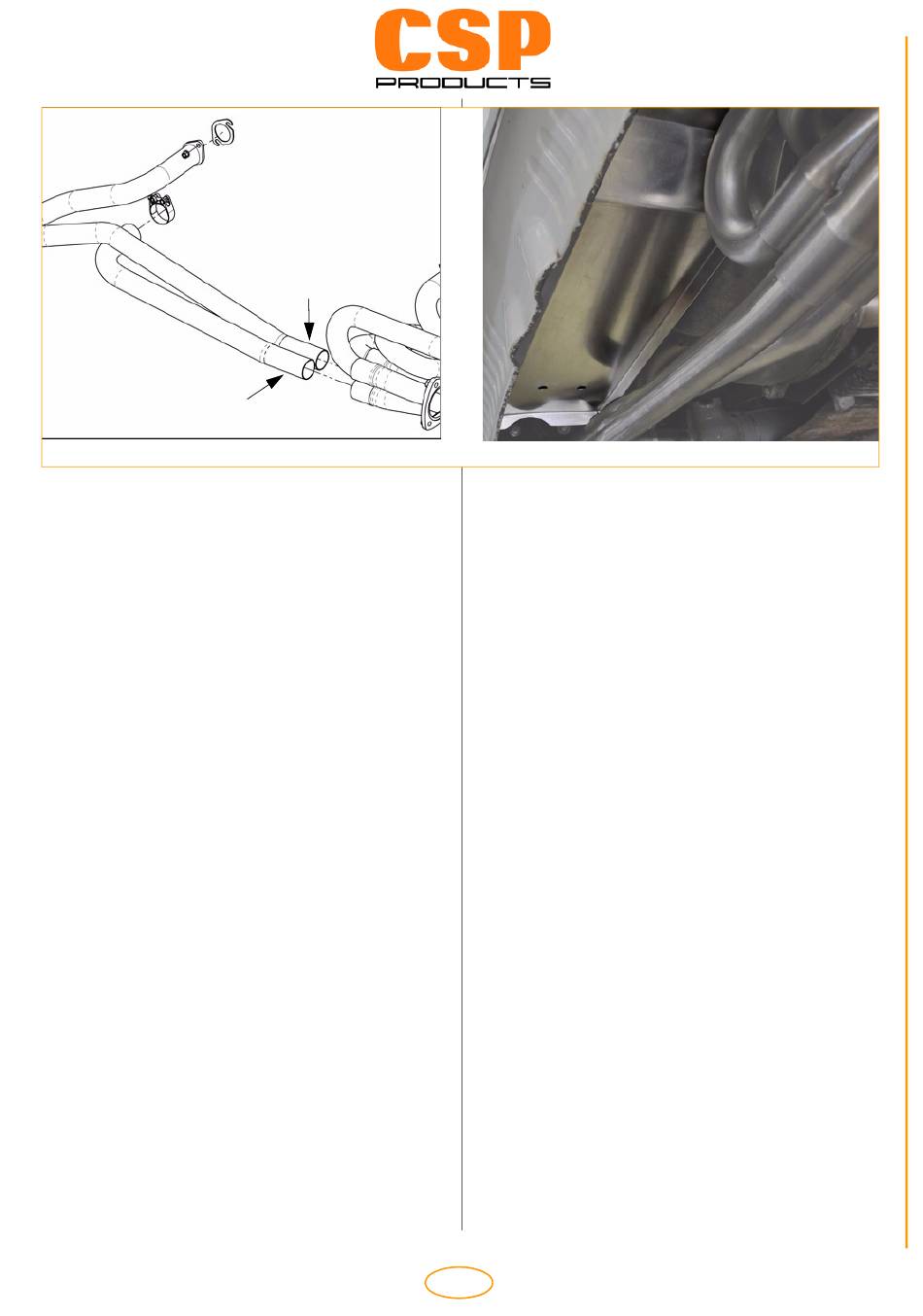

- When the header assembly is complete
and adjusted to the Cyl.2 / Cyl.4 distance,
all bolts and nuts can be evenly tightened
up at 20 Nm (15lbs/ft). The slip-joint be-
tween the heat exchangers/J-pipes and the
header are fastened with the supplied stain-
less steel bandclamps.
- Place the alloy heat shield on top of the
header and secure it against falling down.
See Fig. 4
The heat shield needs to be placed on
NOTE:
top of the header BEFORE the silen-
cer is installed. You are not able to in-
stall the heat shield once the silencer
is in place or together with the silen-
cer.
3.3. Install muffler
- Hook the left side of the silencer to the pre-
viously installed rubber hanger and lift the
right side of the silencer to match the flange
position. The silencer can be held in place
by temporarily attach one M10 screw to the
flange.
- Now put the supplied gasket between the
two flanges.
www.csp-shop.de
info@csp-shop.de
4
3
Fig.3
- Sind alle Teile miteinander verbunden und
die Verbindungsrohre von Zylinder 2+4
ausgerichtet, ziehen Sie alle Schrauben
und Muttern gleichmäßig mit 20Nm an.
Wärmetauscher und Krümmer werden mit
den jeweiligen Bandschellen befestigt.
- Legen Sie das Hitzeschutzblech von unten
provisorisch auf den bereits montierten Fä-
cherkrümmer und sichern es gegen Herab-
fallen. (Fig. 4)
Das Hitzeschutzblech muss
WICHTIG:
unbedingt VOR der Montage
des Schalldämpfers bereits im
Motorraum gelegt werden, da
nach Einbau des Schalldämp-
fers eine Montage nicht mög-
lich ist. Ebenso ist es nicht
möglich, das Hitzschutzblech
zusammen mit dem Schall-
dämpfer zu montieren.
3.3. Montage Schalldämpfer
- Hängen Sie den Schalldämpfer einseitig in
die bereits montierte linke Schalldämpfer-
Gummilasche. Heben Sie anschließend die
rechte Seite des Schalldämpfers und si-
chern diesen vor Herabfallen durch das
provisorische Einschrauben einer M10x35
Schraube.
- Legen Sie zwischen die beiden Flansche
die mitgelieferte Dichtung.
5
Fig.4
Version: 04/2012
by CSP Products
©
