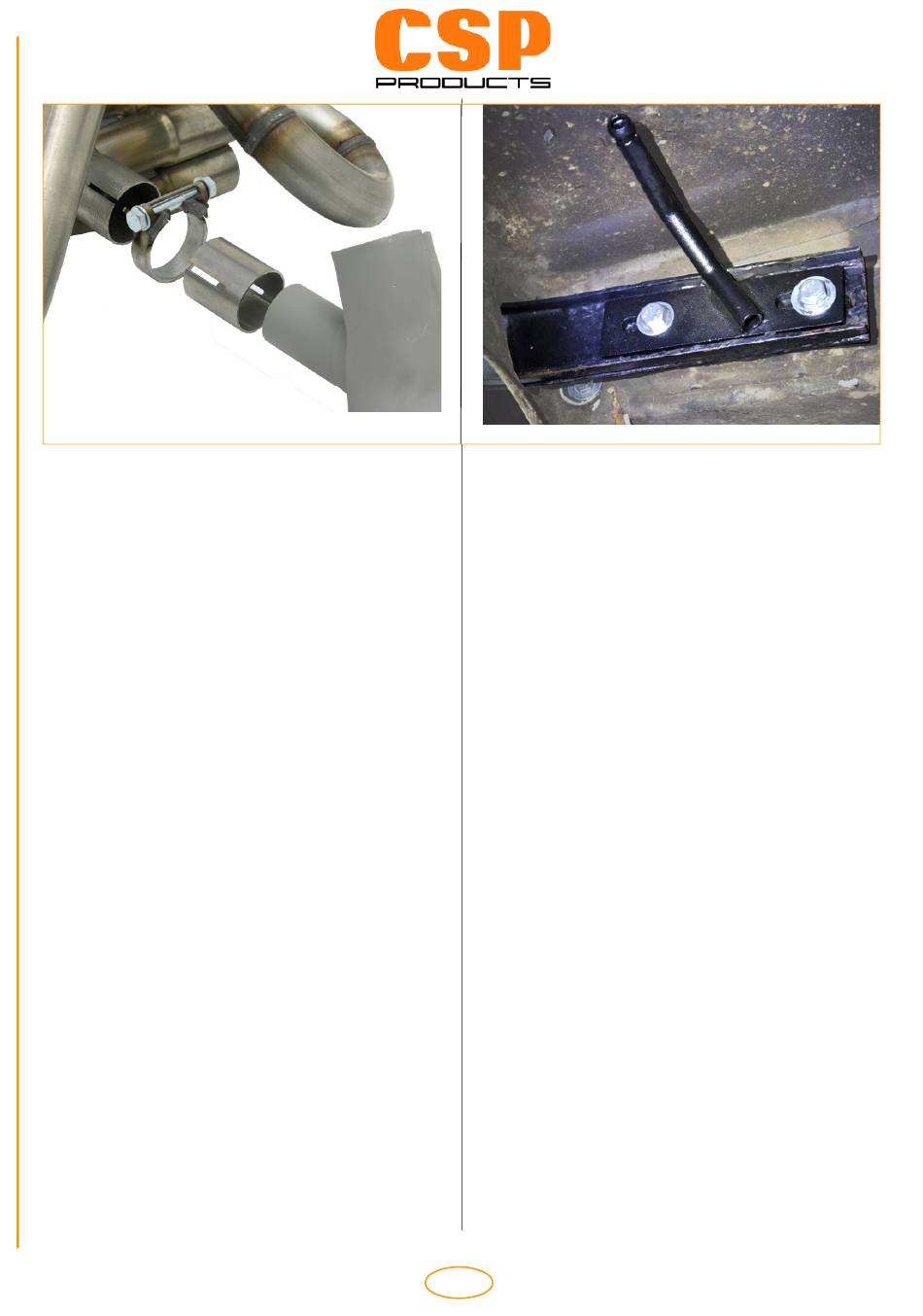

Before install header to 35mm J-tubes
NOTE:
or heat exchangers put on the reduc-
ers to the J-tubes of the heat exchang-
ers, see Fig. 1. The cutouts of the
reduction sleeves need to be posi-
tioned 90° to the header cutouts.
- Unscrew the bolts of the rear LEFT bumper
bracket. The old washers and bolts are not
used on further installation.
- Attach the left silencer support to the
bumper bracket using the supplied M8x25
hex bolts and matching washers as shown
in Fig. 2. Do not fully tighten the bolts yet.
- Press the rubber hanger on the silencer
support pin
3.2. Install header
- Apply some anti-seize copper paste to the
ends of the Cylinder 3 & Cylinder 4 tubes as
well as the inside of the collector sleeves.
- Gently slip the header tubes of Cylinder 3 &
4 into the collector assembly. Make sure
you remain the firing order 1-4-3-2 (see
Fig. 3)
- Position the exhaust manifold onto the cyl-
inder studs of cylinders 2+4 and the J-pipes
of the heat exchanger from cylinders 1+3.
www.csp-shop.de
info@csp-shop.de
Fig.1
WICHTIG:Bei Verwendung von 35 mm J-Rohren
oder Wärmetauschern müssen vor
der Fächerkrümmermontage die bei-
gelegten Reduzierhülsen auf die J-
Rohre der Wärmetauscher gesteckt
werden, siehe Fig. 1. Die Einschnitte/
Schlitze der Reduzierhülse und des
Fächerkrümmers müssen im 90° Win-
kel zueinander verbaut werden.
- Lösen und entfernen Sie die Befestigungs-
schrauben der LINKEN Stoßstangenhalter.
- Die alten Befestigungsschrauben inklusive
der Unterlegscheiben werden nicht mehr
benötigt.
- Befestigen Sie den linken Stoßstangenhal-
ter in Verbindung mit dem Halter Schall-
dämpfer mit den beigelegten Schrauben
M8x25 und Unterlegscheiben wie in Fig. 2
zu sehen.
- Hängen Sie die Gummilasche an die Auf-
nahme vom Schalldämpferhalter.
3.2. Montage Fächerkrümmer
- Benetzen Sie die Schiebemuffen von Zylin-
der 3+4 am Kollektor mit Kupferpaste.
Schieben Sie die Rohre der Zylinder 3+4 in
den Kollektor und richten diese aus. Beach-
ten Sie dabei die Zündreihenfolge 1-4-3-2
am Kollektor.(Fig. 3)
- Setzen Sie den Fächerkrümmer auf die
Stehbolzen von Zylinder 2+4 und die J-
Rohre der Wärmetauscher von Zylinder
1+3.
4
Fig.2
Version: 04/2012
