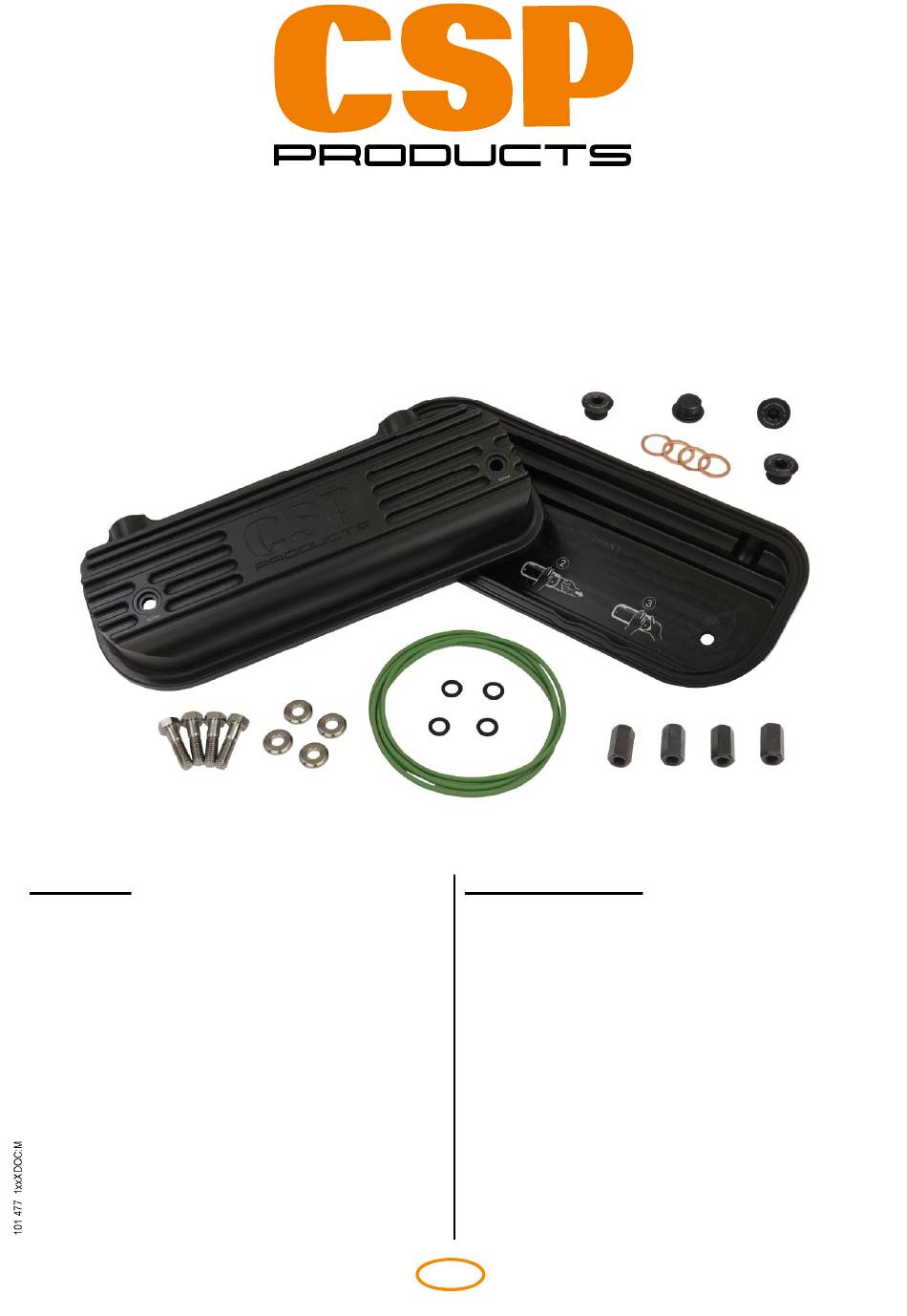

F it ti n g In s tr u ct io n s
Features:
- Made in Germany
- CNC machined from billet aluminium
- Threads for optional breather fi tting
- Extra rocker arm clearance
- O-ring Seals
- High grade Hardware kit
- Available with extra cooling fi ns in diff erent
designs
- Ultra lightweight and robust
- Hard anodized for best surface protection
www.csp-shop.de
info@csp-shop.de
CNC Valve Covers, Type-4
CNC Ventildeckel, Typ-4
Mo n ta g ea n l ei tu n g
Besonderheiten:
- Gefertigt in Deutschland
- CNC gefräst aus Aluminium
- Innengewinde für optionale Entlüftungsan-
schlüsse
- Freiraum für alle Kipphebel
- Rundschnurdichtung
- Spezielle Schaftschrauben, Unterleg-
scheiben, Dichtungen und hochfeste Distanz-
stücke (10.9)
- Erhältlich in verschiedenen Designs und
wahlweise mit zusätzlichen Kühlrippen
- Ultraleicht und robust
- Harteloxiert für besten Schutz
1
Version: 12-25
© by CSP Products
loading

Verwandte Anleitungen für CSP Products 4

Inhaltszusammenfassung für CSP Products 4

  • Seite 1 CNC Valve Covers, Type-4 CNC Ventildeckel, Typ-4 F it ti n g In s tr u ct io n s Mo n ta g ea n l ei tu n g Features: Besonderheiten: - Made in Germany - Gefertigt in Deutschland - CNC gefräst aus Aluminium...
  • Seite 2 - An internal thread will allow the installation auf der Unterseite weiter steigern. of any breather fi tting of your choice. - Innengewinde bieten die Möglichkeit der - Suitable for stock Type 4 cylinder heads Montage von individuellen Entlüftungsan- schlüssen. - Passend für Serien Typ-4 Zylinderköpfe.

  • Seite 3: Vorbereiten Der Ventildeckel

    4x hex spacers M7x21 4x Spezial Schaftschraube M7x27 4x special hex bolt M7x27 4x Unterlegscheibe 17x3 4x washer 17x3 4x O-Ring, 7 x 2,5 4 x O-Ring 7 x 2,5 Werkzeug: Tools: 1x Ring-Maulschlüssel SW11 1x 11mm combination wrench 1x Nuss SW11 1x large screw driver 1x großer Schraubendreher...

  • Seite 4: Demontage Des Seriendeckels

    Hilfe eines Dichtungsschabers vorsichtig remove it with a gasket removal tool. entfernen. stock nut Befestigung Serie hex spacer installed Distanzstück montiert Fig. 2 www.csp-shop.de Version: 12-25 © by CSP Products info@csp-shop.de...

  • Seite 5: Montage Der Csp-Ventildeckel

    8 for detailed hints. 8 zeigt die genaue Vorgehensweise. washer 17x3 Scheibe 17x3 O-ring 7x2,5 hex bold M7x27 O-Ring 7x2,5 Schraube M7x27 hex spacer M7x21 Distanzstück M7x21 Fig. 3 www.csp-shop.de Version: 12-25 © by CSP Products info@csp-shop.de...
  • Seite 6 - Positionieren Sie den Ventildeckel vorsichtig - Carefully set the cover in place and tighten am Zylinderkopf und ziehen Sie die Monta- the bolts up to 8 ft·lb (10Nm). geschrauben mit 10Nm fest. www.csp-shop.de Version: 12-25 © by CSP Products info@csp-shop.de...
  • Seite 7 Erreichbarkeit entnehmen sie bitte unserer Webseite: csp-shop.de The latest version of this instructions is available by using this QR-Code. Eine aktuelle Version der Anleitung fi nden sie mit Hilfe dieses QR-Code. www.csp-shop.de Version: 12-25 © by CSP Products info@csp-shop.de...
  • Seite 8 - This simple procedure will keep the O-ring in place for an easy installa- tion - Mit dieser Prozedur wird der O-Ring sicher in der Nut fi xiert www.csp-shop.de Version: 12-25 © by CSP Products info@csp-shop.de...
