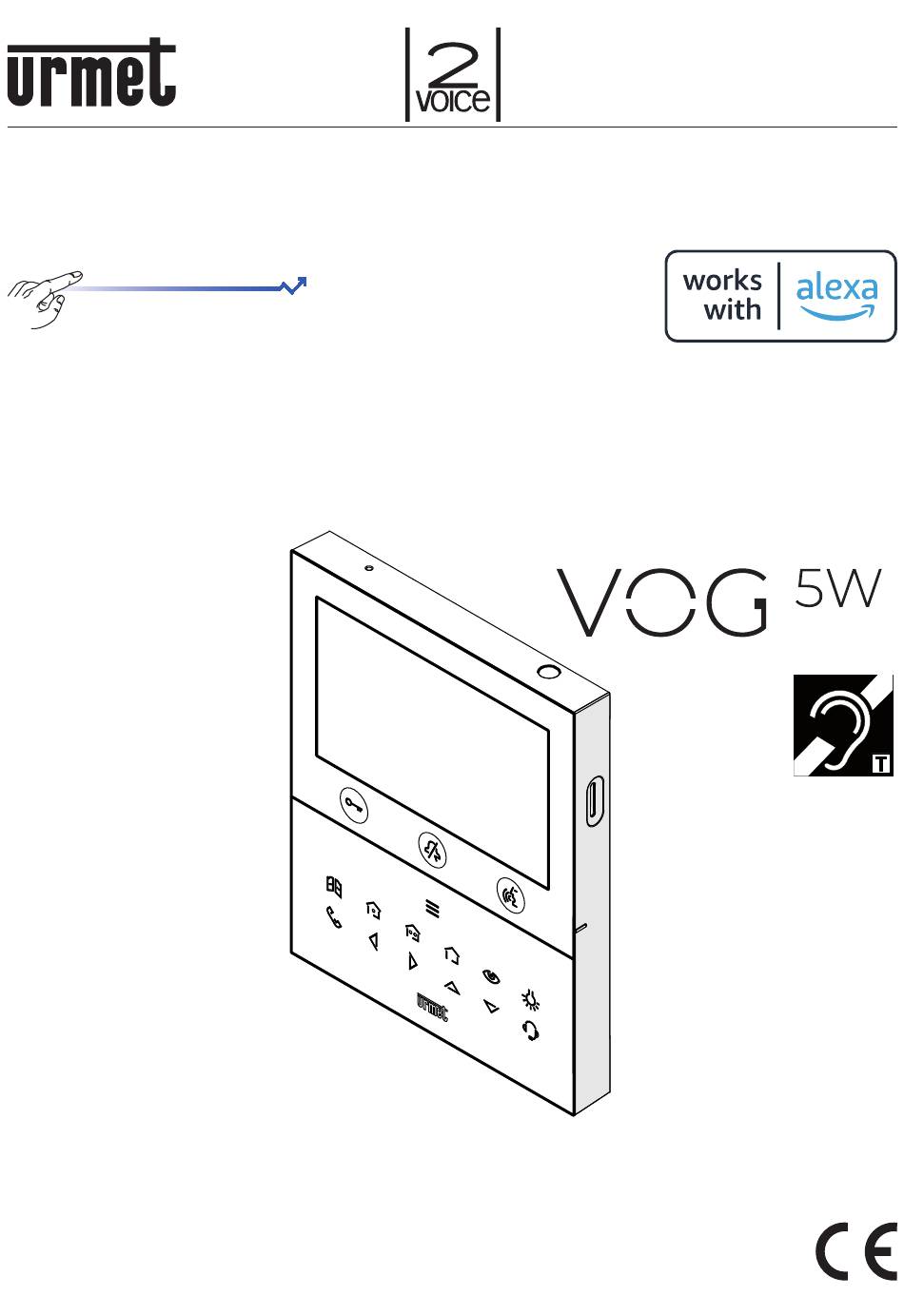

urmet VOG 1760 Installationshandbuch
Videosprechanlage 2voice vivavoce wifi
Verwandte Anleitungen für urmet VOG 1760
Inhaltszusammenfassung für urmet VOG 1760
- Seite 15 DEUTSCH INHALT 1. BESCHREIBUNG ............................ 16 2. GERÄTEBESCHREIBUNG UND MERKMALE ..................16 INSTALLATION............................18 3.1. BESCHREIBUNG DER KLEMMEN....................19 3.2. JUMPER UND DIP-SWITCH SW1 NR.1 (STANDARDMÄSSIG) ............. 19 4. FEATURES DER VIDEOSPRECHANLAGE JE NACH KONFIGURATIONSMODUS ........ 20 5. INSTALLATIONSAUFLAGEN DER VIDEOSPRECHANLAGE ..............
-
Seite 16: Beschreibung
DEUTSCH BESCHREIBUNG Die Videosprechanlagen BN 1760/15 und BN 1760/16 sind für den Einsatz des 2Voice-Systems in Video-Türsprechanlagen bestimmt. Die Hauptmerkmale sind Folgende: • 5 Zoll TFT-LCD-Farbbildschirm (Weitwinkel); • Soft-Touch-Tasten mit Hintergrundbeleuchtung (*); • Aktivierungsmöglichkeit der Funktionen der Videosprechanlage über Gestensteuerungen am IR-Sensor oder über Sprachbefehle (standardmäßig deaktiviert);... - Seite 17 : Aktivierungstaste Steuerung Yokis 2 und gleichzeitige Schließung des Kontakts zwischen den Klemmen Y1 und Y2 (max 50 mA @ 24 V ) : Menütaste Schaltflächen Yokis : Taste Selbsteinschaltung / Videobildübertragung : Taste Spezialfunktion : Taste Intercom-Anruf : Pfeiltaste nach links scrollen : Pfeiltaste nach rechts scrollen : Pfeiltaste nach oben scrollen : Pfeiltaste nach unten scrollen...
-
Seite 18: Installation
INSTALLATION ACHTUNG! Damit die Gestensteuerung (Gesture) einwandfrei funktioniert, das Gerät nicht an Orten installieren, an denen es direktem Sonnenlicht ausgesetzt ist, da der IR-Sensor lichtempfindlich ist. • Die Unterputzdose Mod. 503 oder die Unterputzdose Ø 60 auf der in der nachstehenden Zeichnung angegebenen Höhe einmauern. -
Seite 19: Beschreibung Der Klemmen
3.1. BESCHREIBUNG DER KLEMMEN Klemmenleiste links Klemmen für lokales Netzteil Sch. 1723/22 Minuspol für zusätzliches Läutwerk Pluspol für zusätzliches Läutwerk Schaltfläche Schaltfläche Klemmenleiste rechts Etagenruf PANIC Panik-Alarm LINE OUT Ausgang BUS Versorgung LINE IN Eingang BUS Versorgung 3.2. JUMPER UND DIP-SWITCH SW1 NR.1 (STANDARDMÄSSIG) DS1760-046C... -
Seite 20: Features Der Videosprechanlage Je Nach Konfigurationsmodus
JUMPER (JP3) Der folgende Jumper ermöglicht die Einstellung des Leitungsabschlusses (Z) im Falle des Durchschleifens der Videosprechanlage. Der Leitungsabschluss ist an der letzten Videosprechanlage einzufügen. Abschluss eingefügt (Standard) Abschluss nicht eingefügt Was die Positionen der Jumper JP1 und JP2 und des Dip-Switchs SW1 Nr. 1 anbetrifft, Bezug auf das nächste Kapitel der folgenden Anleitung nehmen. -
Seite 21: Installationsauflagen Der Videosprechanlage
Zeitgebung automat- Nicht verfügbar Nicht verfügbar Verfügbar ischer Türöffner Anzeige der Ansichten während Nicht verfügbar Nicht verfügbar Verfügbar Intercom-Anrufe und Anrufe an die Zentrale Sprachbefehle Nicht verfügbar Nicht verfügbar Verfügbar Gleichzeitiges Zündung aller Videosprechanlagen, Nicht verfügbar Nicht verfügbar Verfügbar (#) bei Eingang eines Anrufs Anzahl der... -
Seite 22: Eingabe Der Kontakte Für Intercom-Anrufe
„Anzahl der -Video-Türsprechanlagen im Riser Broschüre DS1760-026” auf der Urmet-Website durch Scannen des folgenden QR-Codes. Wenn die BN 1760/15 oder / 16 als Ersatz installiert wird, um eine andere Videosprechanlage zu ersetzen, muss es über die lokale Stromversorgung mit Strom versorgt und mit dem Verwendungsmodus der Lokale Stromversorgung konfiguriert werden. - Seite 23 • Im Konfigurationsmenü so lange die Taste betätigen, bis der Eintrag “Kontakte” gewählt wird. • Zur Bestätigung der Wahl auf die Taste drücken. • Zur Eingabe eines neuen Kontakts die Taste betätigen und das Icon zur Hinzufügung eines neuen Kontakts wählen. • Auf die Taste drücken, um zu bestätigen und auf dem Display die folgende Ansicht anzuzeigen •...
- Seite 24 • Externer Kontakt: Anruf an eine Videosprechanlage, die sich in einer anderen Wohnung, aber innerhalb derselben Türsprechanlagen-Steigleitung befindet • Interner Kontakt: Anruf an eine Videosprechanlage, die sich in derselben Wohnung befindet. ID-Nummer der Videosprechanlage Zum Wählen des folgenden Icons Taste betätigen und dann zum Eingeben der ID-Nummer der Videosprechanlage auf die Taste drücken. • Die zulässigen Nummern für der externen Kontakte gehen von 0 bis 126 •...
-
Seite 25: Zurücksetzung Auf Die Werksparameter
• Durch Betätigung der Taste den Kontakt in der Kontaktliste speichern. Zum Annullieren und Zurückkehren auf die Kontaktseite die Taste betätigen. 7. ZURÜCKSETZUNG AUF DIE WERKSPARAMETER Um das Gerät auf die Werksparameter zurückzusetzen, wie folgt vorgehen: • Zum Einschalten des Displays und Anzeigen der Startseite 2-mal die Taste betätigen, wenn die Videosprechanlage im Ruhemodus ist. - Seite 26 • Das Display zeigt folgende Ansicht an: Durch Betätigung der Tasten lässt sich wählen, welche Parameter der Videosprechanlage auf die werkseitigen Werte zurückgesetzt werden sollen. Nach getroffener Auswahl auf die Taste drücken, um den Parameter zur Zurücksetzung auf die werkseitigen Werte freizuschalten oder nicht. Die Freischaltung wird durch das Erscheinen des Icons neben dem Parameternamen bestätigt.
-
Seite 27: Technische Daten
TECHNISCHE DATEN Versorgungsspannung: (LINE IN): ....................36 ÷ 48 V Versorgungsspannung: (V+; V-): ......................24 V~ Aufnahme: (LINE IN): ......................... @ 48 V Ruhezustand: ............................ < 3 mA Bei Betrieb: ..........................< 160 mAcc Aufnahme: (V+; V-): ..........................@ 24 V~ Ruhezustand: .......................... - Seite 28 Für alle Informationen zur Konfiguration der Videosprechanlage können Sie die Parameterkonfiguration” herunterladen, indem Sie den folgenden QR-Code mit der Kamera Ihres Smartphones oder Tablets scannen. DS1760-046C LBT21227 URMET S.p.A. Area tecnica 10154 TORINO (ITALY) servizio clienti +39 011.1962.0029 VIA BOLOGNA 188/C http://www.urmet.com...
