2.1 Übersicht
2.1.1 Anschlüsse auf der Frontplatte
RS232/V24 Schnittstelle 0
6-polig RJ11
CAN Bus Schnittstelle 0
9-polig D-SUB
LED Anzeige
Fast Ethernet
10/100 Base T
8 polig RJ45

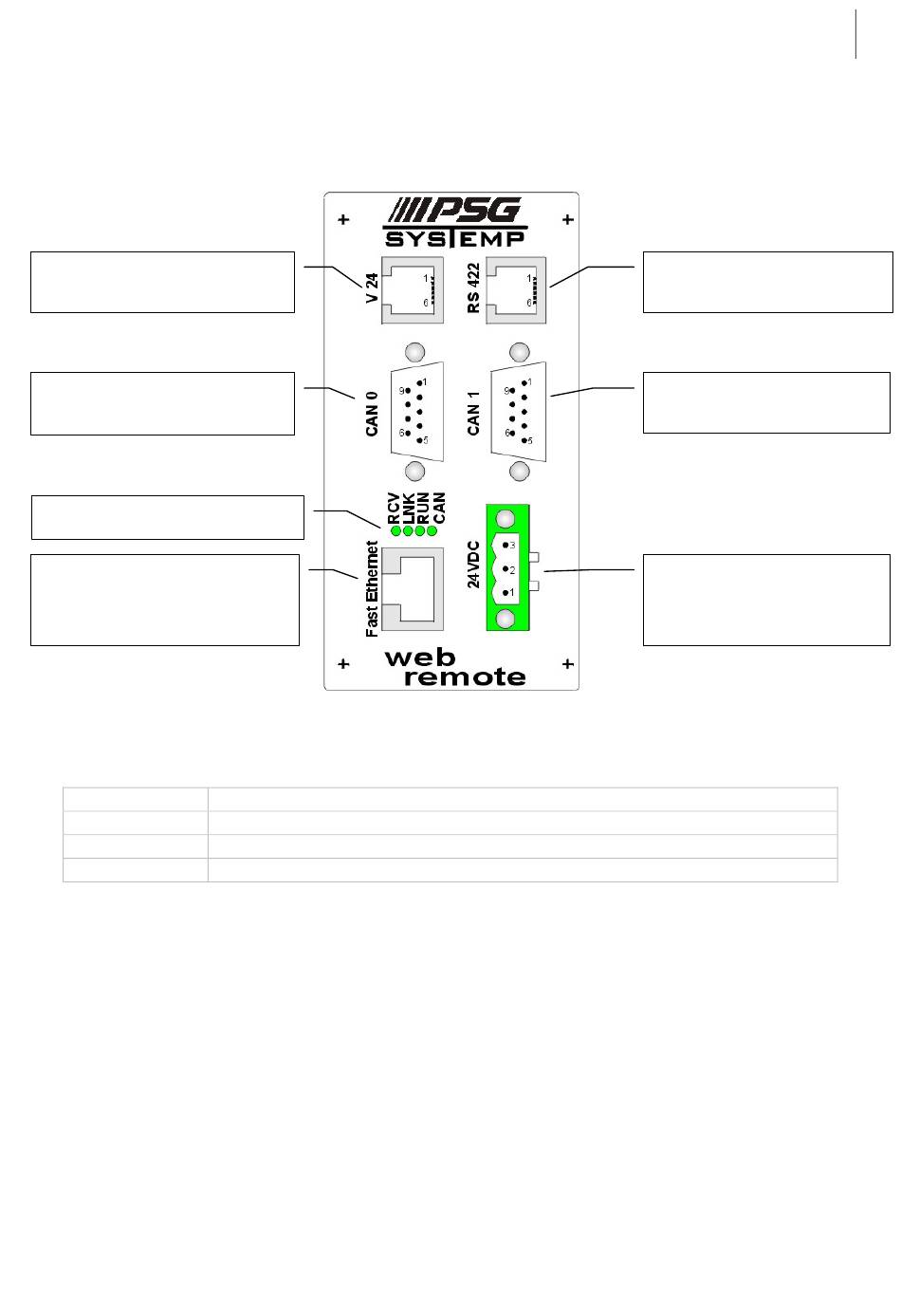

Abbildung 1 Anschlüsse auf der Frontplatte webremote
2.1.2

LED-Anzeige

RCV
LNK
RUN
CAN
Technische Änderungen vorbehalten
Rev. 1.00.03
Receive Status ETHERNET (Empfang von ETHERNET- Datenpaketen)
Link Status ETHERNET (Verbindung zum Server oder Hub erkannt)
Lokale CPU ist im Zustand RUN
CAN Frames werden empfangen oder gesendet
Installations- und Bedienungsanleitung webremote
PSG Plastic Service GmbH
RS422 Schnittstelle 1
6-polig RJ11
CAN Bus Schnittstelle 1
9-polig D-SUB
Spannungsversorgung 24
VDC
3-polig Combicon
