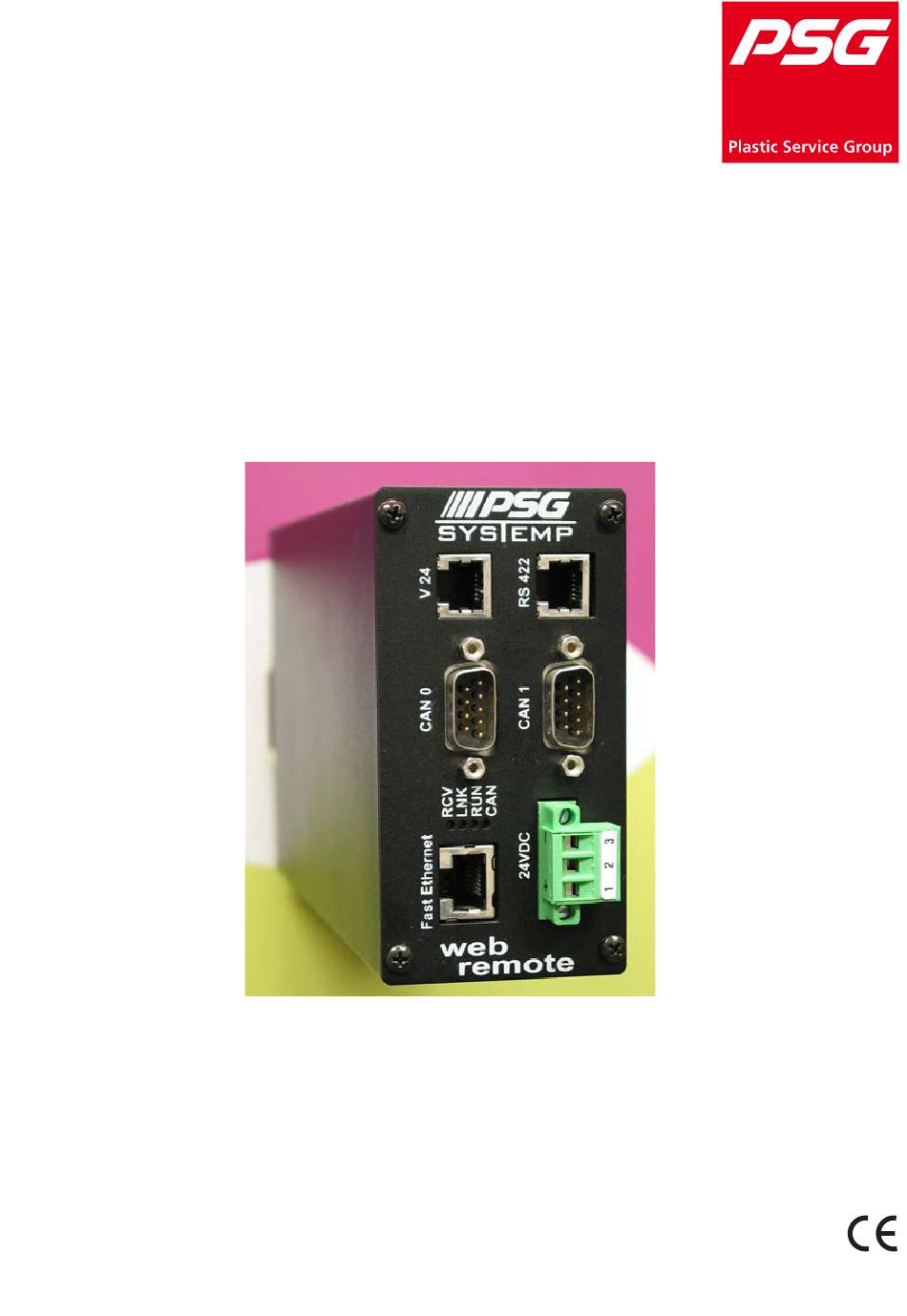

- Seite 1 Installations- und Bedienungsanleitung webremote Rev. 1.00.03 02/2012...
-
Seite 3: Inhaltsverzeichnis
PSG Plastic Service GmbH Installations- und Bedienungsanleitung webremote Inhaltsverzeichnis 1 Darstellungskonventionen 2 webremote 2.1 Übersicht 2.1.1 Anschlüsse auf der Frontplatte 2.1.2 LED-Anzeige 2.1.3 Blockschaltbild 2.1.4 Einbaumaße 2.2 Technische Daten 2.2.1 Allgemeine Daten 2.2.2 Spannungsversorgung 2.3 Steckerbelegung 2.3.1 RS232/V24 Schnittstelle 0 2.3.2... - Seite 4 Kapitel 1 Darstellungskonventionen 4.3.2 Serielle Schnittstelle X300 4.4 Hardware Konfiguration 4.4.1 Kodierschalter 4.4.2 Übertragungsraten 4.5 Beschreibung der Baugruppen 4.5.1 CAN-Bus-Interface 4.5.1.1 Bitrate 4.5.1.2 Sende-und Empfangsschaltung des CAN-Interface (Physical Layer) 4.5.2 Serielle Schnittstelle X300 (12-polig Combicon, Stifte) 4.5.2.1 Konfiguration 4.5.2.2 Die RS422-Schnittstelle 4.6 Integration 5 Anhang 5.1 Versionshistorie...
-
Seite 5: Darstellungskonventionen
PSG Plastic Service GmbH Installations- und Bedienungsanleitung webremote Darstellungskonventionen In diesem Dokument finden sich Symbole und Konventionen, die Ihnen zur schnelleren Orientierung dienen. Achtung Mit diesem Symbol werden Hinweise und Informationen angezeigt, die ent- scheidend für den Betrieb des Gerätes sind. -
Seite 6: Webremote
Kapitel 2 webremote 2 webremote webremote ist ein Schnittstellenumsetzer Ethernet/RS485 bzw. Ethernet/CAN, der alle schnittstellenfähigen PSG-Reglerkomponenten (ab PSGII-Protokoll) in Ethernet integriert und über ein Web-Interface Prozessda- ten und Konfigurationsparameter über dynamische HTML-Seiten visualisiert und bedienbar macht. Fernwartung und Service über Internet oder Intranet, sofortiger Zugriff auf alle Daten – einfach, sicher, Platt- form unabhängig. -
Seite 7: Übersicht
Fast Ethernet Spannungsversorgung 24 10/100 Base T 3-polig Combicon 8 polig RJ45 Abbildung 1 Anschlüsse auf der Frontplatte webremote 2.1.2 LED-Anzeige Receive Status ETHERNET (Empfang von ETHERNET- Datenpaketen) Link Status ETHERNET (Verbindung zum Server oder Hub erkannt) Lokale CPU ist im Zustand RUN CAN Frames werden empfangen oder gesendet Technische Änderungen vorbehalten... -
Seite 8: Blockschaltbild
Kapitel 2 webremote 2.1.3 Blockschaltbild Abbildung 2 Blockschaltbild webremote 2.1.4 Einbaumaße Abbildung 3 Einbaumaße webremote Technische Änderungen vorbehalten Rev. 1.00.03... -
Seite 9: Technische Daten
PSG Plastic Service GmbH Installations- und Bedienungsanleitung webremote 2.2 Technische Daten 2.2.1 Allgemeine Daten Umgebungstemperatur 0..50°C Luftfeuchtigkeit max. 90%, nicht kondensierend Steckverbinder (6-polig RJ11-Buchse) RS232/V24 Schnittstelle 0 RS422 (6-polig RJ11-Buchse) RS422 Schnittstelle 1 CAN0 (9-polig D-SUB-Stecker) CAN 0 (ISO11898) CAN1... -
Seite 10: Can Bus Schnittstelle 0
Kapitel 2 webremote 2.3.3 CAN BUS Schnittstelle 0/1 Bezeichnung Belegung D-SUB 9 Reserve CAN-L CAN-GND Reserve Shield CAN-GND CAN 0 / 1 CAN-H Reserve Reserve CAN-L,CAN-H Signalleitungen CAN-GND Bezugspotential des lokalen CAN-Physical Layers Shield Potential des Steckergehäuses Reserviert Reserviert für zukünftige Anwendungen 2.3.4... -
Seite 11: Adapterkabel
PSG Plastic Service GmbH Installations- und Bedienungsanleitung webremote 2.4 Adapterkabel 2.4.1 RS232/V24 Schnittstelle 0 - Anschlussleitung RJ12-D-SUB9 D-SUB Buchse RJ12 (6PC6) 6- 9-polig polig webremote 2.4.2 RS422 Schnittstelle 1 - Anschlussleitung RJ12-D-SUB9 D-SUB Stecker RJ12 (6PC6) 6- 9-polig polig PSG-Komponente webremote Technische Änderungen vorbehalten... -
Seite 12: Konfiguration Des Webremote
Fernwartungssoftware auf den PC oder Laptop zu laden und zu installieren. Mit diesem Programm können alle notwendigen Einstellungen und Aktualisierungen am webremote vorge- nommen werden. Folgende Aktionen werden vom Programm unterstützt: Prüfen der installierten Programmversionen und Auslesen der Einstellungen... -
Seite 13: Programmaufruf
Das Hinweisfenster zum Anschluss der Adapterkabel erscheint nach Aufruf des Programms für ca. 1 Minute und, wenn ein anderer COM-Port ausgewählt wird. Es öffnet sich das webremote Startfenster Siehe Kapitel 2.5.3 Programmversionen – Prüfen, Ein- stellungen Auslesen und Update Siehe Kapitel 2.5.4 Konfiguration der Einstellungen... -
Seite 14: Schnittstellenauswahl Treffen
Kapitel 2 webremote 2.5.2 Schnittstellenauswahl treffen Im webremote Startfenster ist zunächst die Schnittstelle einzustellen. webremote Startfenster Schnittstellenauswahl treffen COM1...COM99 Über LED-Anzeige und Klartextmeldun- LED-Anzeige gen können die folgenden Zustände der Schnittstelle wurde geschlossen. Schnittstelle gemeldet werden. Schnittstelle ist verfügbar und konnte geöffnet werden. -
Seite 15: Programmversionen - Prüfen, Einstellungen Auslesen Und Update
2.5.3 Programmversionen – Prüfen, Einstellungen Auslesen und Update Im webremote Startfenster werden unter <Versions> direkt nach dem Programmstart nur die in der Soft- ware hinterlegten Versionen der Programme unter <new> angezeigt. Über die aktivierte Taste Check… lassen sich die installierten Programmversionen und Einstellungen der webremote Hardware ermitteln. Die als neuer erkannten Programmversionen in der Software können über die frei geschaltete Taste Update…... - Seite 16 Hardware) Programmversionen freige- schaltet. hervorgehoben Programmversio- nen werden nach Betätigen der Taste in die webremote Hardware übertragen. Kann die webremote Software das Gerät nicht automatisch neu starten, erscheint diese Meldung. Der Vorgang der Übertragung der neuen Programmversionen kann mehrere Minu- ten dauern.
-
Seite 17: Konfiguration Der Einstellungen
PSG Plastic Service GmbH Installations- und Bedienungsanleitung webremote 2.5.4 Konfiguration der Einstellungen Im webremote Startfenster sind unter <Settings> die Einstellungen zum Netzwerk und die Verzögerungs- zeit beim Booten zu sehen. webremote Startfenster Unter <Settings> sind die gewünschten Einstellungen vorzunehmen. Nach dem Programmstart, bzw. wenn... -
Seite 18: Bedienung Über Web-Interface
3 Bedienung über WEB-Interface Zur Bedienung & Visualisierung ist ein Browser (z.B. Microsoft Internet Explorer oder Mozilla Firefox) aufzu- rufen. Unter Adresse ist die IP-Adresse, die über webremote (2.5.4 Konfiguration der Einstellungen) verge- ben wurde, anzugeben. Die Startseite PSG webremote wird aufgeblendet. -
Seite 19: Login
PSG Plastic Service GmbH Installations- und Bedienungsanleitung webremote 3.2 Login Der Benutzer-Login ist erforderlich, wenn das System bedient werden soll. Im nicht eingeloggten Zustand (Benutzer:/ Level: 0), hat der Benutzer nur lesenden Zugriff. Um das System bedienen zu können, ist ein Level von mindestens 1 erforderlich. -
Seite 20: Schnittstelle
Bedienung über WEB-Interface 3.3 Schnittstelle Über Einstellungen wird die Schnittstelle vom webremote zum Regler beschrieben (Login erforderlich, min- destens Level 1). Die Angaben sind zu prüfen, ggf. zu korrigieren und mit Speichern zu übernehmen. Über den Link Anzahl CAN2COM-Module neu ermitteln (Login erforderlich, mindestens Level 1) wird ge- prüft, ob an der CAN 1 Schnittstelle CAN2COM Module vorhanden sind. -
Seite 21: Default-Einstellungen Für Can2Com
PSG Plastic Service GmbH Installations- und Bedienungsanleitung webremote 3.3.1 Default-Einstellungen für CAN2COM Die CAN2COM werden mit der CAN-Baudrate 250KB voreingestellt ausgeliefert. Ist die aktuelle Einstellung nicht mehr bekannt, können die CAN2COM-Module wie folgt in den Default- Zustand gesetzt werden. •... -
Seite 22: Komponenten
Bedienung über WEB-Interface 3.4 Komponenten Im unteren Teil werden die verfügbaren Komponenten des eingestellten Busses (CAN/PSG-II) angezeigt. Über den Link Liste neu Aufbauen (Login erforderlich, mindestens Level 1) wird die aktuelle Liste gelöscht und ein Scan über den gesamten Adressraum durchgeführt. -
Seite 23: Zonenstatus
PSG Plastic Service GmbH Installations- und Bedienungsanleitung webremote 3.5 Zonenstatus Über den Link << kann auf die vorhergehenden Zonen und über den Link >> auf die nachfolgenden Zo- nen zugegriffen werden. Technische Änderungen vorbehalten Rev. 1.00.03... -
Seite 24: Kanalparameter
Kapitel 3 Bedienung über WEB-Interface 3.6 Kanalparameter Die Kanalparameter sind in Gruppen zusammengefasst. Über die Tasten Sollwerte , Regelparameter , Stromüberwachung , Funktion und Konfiguration werden die einzelnen Parameterseiten aufgerufen. 3.7 Systemparameter Die Systemparameter werden auf einer Seite, die einen seitlichen Scrollbalken hat, dargestellt. Technische Änderungen vorbehalten Rev. -
Seite 25: Benutzerverwaltung
PSG Plastic Service GmbH Installations- und Bedienungsanleitung webremote 3.8 Benutzerverwaltung Die Benutzerverwaltung kann nur von einem Benutzer mit Level 9 aufgerufen werden, der sich einloggen muss. Neue Benutzer werden angelegt, indem im unteren Feld der Level (0-9), der Benutzer und das Passwort eingetragen und Speichern gedrückt wird. -
Seite 26: Info
Kapitel 3 Bedienung über WEB-Interface 3.9 Info Hier wird die aktuelle Serverversion sowie eine Änderungshistorie angezeigt. 3.10 Logbuch Das Logbuch dient zur Speicherung von Kommunikationsstatistiken und Eingriffen des Benutzers. Das Logbuch kann nur von einem Benutzer mit Level 9 aus- bzw. eingeschaltet werden. Technische Änderungen vorbehalten Rev. -
Seite 27: Einstellungen
PSG Plastic Service GmbH Installations- und Bedienungsanleitung webremote 3.11 Einstellungen Unter den Einstellungen können die Uhrzeit sowie die Netzwerkadressen angesehen und verändert werden. Die Einstellungen können nur von einem Benutzer mit Level 9 verändert werden. Technische Änderungen vorbehalten Rev. 1.00.03... -
Seite 28: Webremote Can2Com
Das Modul webremote CAN2COM bildet eine Schnittstelle zwischen CAN und einem seriellen RS422 Interface. Das Modul kann mit der webremote Hardware über die Schnittstelle CAN1 oder über das Modul CANVTM (siehe Kapitel 4.6) verbunden werden. Die zu ISO 11898 kompatible CAN-Schnittstelle gestattet eine maximale Datenübertragungsrate von... -
Seite 29: Led Anzeige - Schnittstellenverbindung
PSG Plastic Service GmbH Installations- und Bedienungsanleitung webremote 4.1.3 LED Anzeige - Schnittstellenverbindung Der über die beiden gelben LEDs mögliche signalisierte Status der Schnittstellenverbindung wird in der folgenden Tabelle beschrieben. Name Farbe Leuchtzustand Bedeutung Es werden keine TxD Signale gesendet... -
Seite 30: Technische Daten
X300 (Combicon Bauform serielle Schnittstelle, 12-poligMSTB 2,5/12-ST-08) - Versorgungsspannung X200 (Combicon Bauform, 5-polig MSTB2.5/5-5.08) - CAN Schnittstelle Temperaturbereich 0...50 °C Umgebungstemperatur Für webremote CAN2COM-T: -40 ... +85 °C erweiterter Temperaturbereich Luftfeuchtigkeit Max. 90%, nicht kondensierend Maße der Gehäuses Breite: 25 mm, Höhe: 88 mm, Tiefe: 85 mm (Maße einschließlich Hutschienenhalterung und Steckerüberstand) -
Seite 31: Steckerbelegung
PSG Plastic Service GmbH Installations- und Bedienungsanleitung webremote 4.3 Steckerbelegung Serielle Schnittstelle X300 CAN Schnittstelle X200 Abbildung 6 Lage der Stecker X200 und X300 4.3.1 CAN-Schnittstelle X200 Der CAN-Anschluss befindet sich auf der Unterseite des Gehäuses. Als Steckverbinder werden 5-polige Combicon-Stecker (Stifte) MSTB2,5/5-5,08 der Firma Phoenix eingesetzt. -
Seite 32: Serielle Schnittstelle X300
Kapitel 4 webremote CAN2COM 4.3.2 Serielle Schnittstelle X300 An der Frontseite befindet sich ein 12-poliger Combicon-Stecker (MSTBT 2,5/12-ST-5,08) zum Anschluss der Spannungsversorgung und der seriellen Schnittstelle. Bezeichnung Belegung n.c. 4.4 Hardware Konfiguration 4.4.1 Kodierschalter Die Drehschalter für die manuelle Konfiguration befinden sich auf der Oberseite des Gehäuses (siehe Kapi- tel 4.1.2). -
Seite 33: Beschreibung Der Baugruppen
4.5.1.2 Sende-und Empfangsschaltung des CAN-Interface (Physical Layer) Das webremote CAN2COM-Modul ist mit einem CAN-Interface gemäß ISO11898 ausgestattet. Der An- schluss an die Busleitung erfolgt über einen 5-poligen Combicon Stecker. Die Spannungsversorgung des CAN-Bus ist galvanisch von der zugeführten 24V-Versorgung und dem Micro Controller getrennt. -
Seite 34: Integration
Kapitel 4 webremote CAN2COM 4.6 Integration WinKonVis HTML-Browser Ethernet RS485 CAN-BUS RS485 webremote CAN-BUS RS485 CAN-BUS RS485 CAN-BUS RS485 CAN-BUS Technische Änderungen vorbehalten Rev. 1.00.03... -
Seite 35: Anhang
PSG Plastic Service GmbH Installations- und Bedienungsanleitung webremote 5 Anhang 5.1 Versionshistorie Version Datum Änderung 1.00.03 24.02.2012 Im Detail wurden folgende Anpassungen vorgenommen: • CAN2COM auf Default setzen 1.00.02 18.02.2010 Anpassung der Bedienungsanleitung an webremote Version V0.1.1.6 Im Detail wurden folgende Anpassungen vorgenommen: •...
