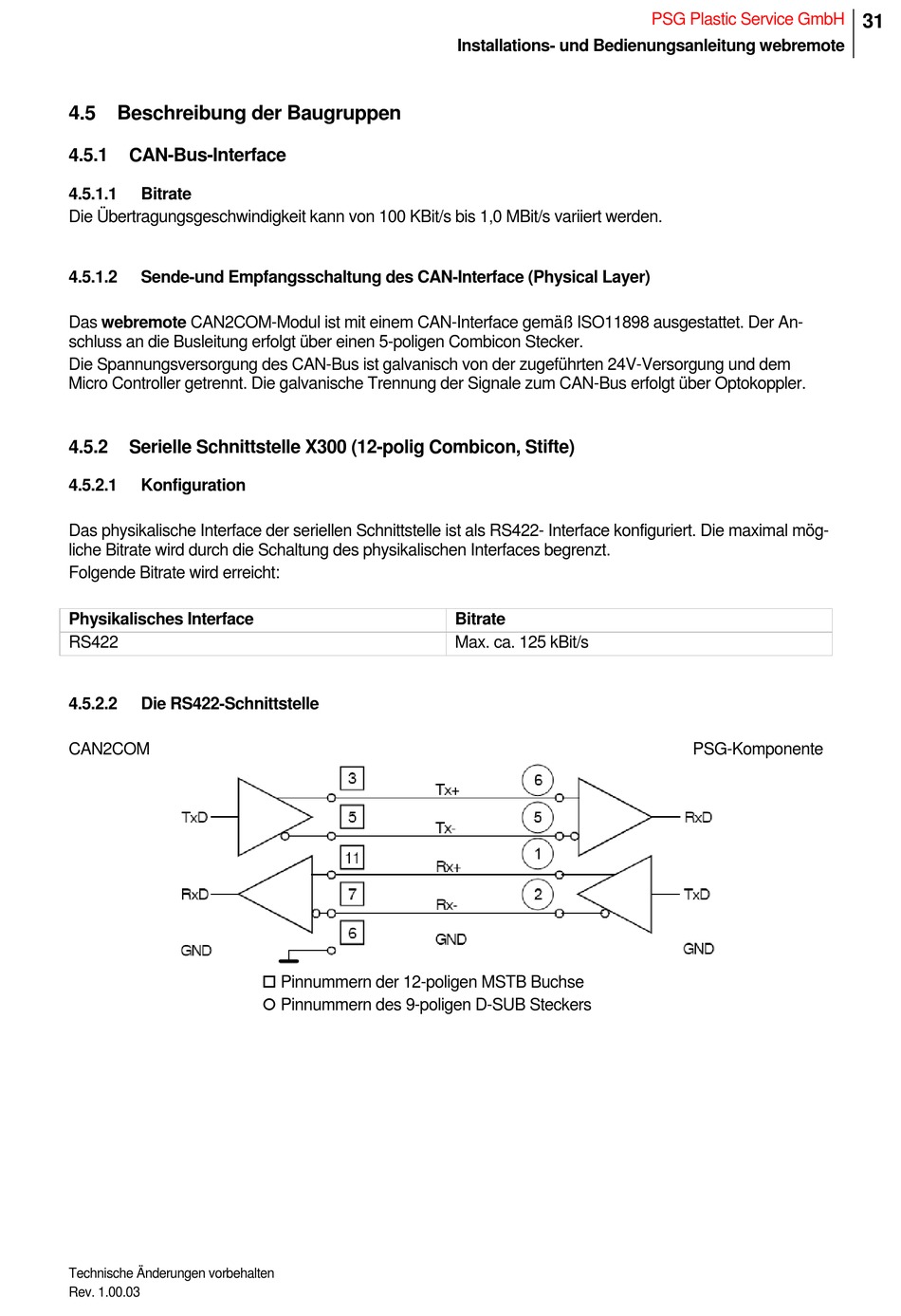

4.5 Beschreibung der Baugruppen

4.5.1

CAN-Bus-Interface

4.5.1.1

Bitrate

Die Übertragungsgeschwindigkeit kann von 100 KBit/s bis 1,0 MBit/s variiert werden.
4.5.1.2

Sende-und Empfangsschaltung des CAN-Interface (Physical Layer)

Das webremote CAN2COM-Modul ist mit einem CAN-Interface gemäß ISO11898 ausgestattet. Der An-
schluss an die Busleitung erfolgt über einen 5-poligen Combicon Stecker.
Die Spannungsversorgung des CAN-Bus ist galvanisch von der zugeführten 24V-Versorgung und dem
Micro Controller getrennt. Die galvanische Trennung der Signale zum CAN-Bus erfolgt über Optokoppler.
4.5.2

Serielle Schnittstelle X300 (12-polig Combicon, Stifte)

4.5.2.1

Konfiguration

Das physikalische Interface der seriellen Schnittstelle ist als RS422- Interface konfiguriert. Die maximal mög-
liche Bitrate wird durch die Schaltung des physikalischen Interfaces begrenzt.
Folgende Bitrate wird erreicht:
Physikalisches Interface
RS422
4.5.2.2

Die RS422-Schnittstelle

CAN2COM
Technische Änderungen vorbehalten
Rev. 1.00.03
 Pinnummern der 12-poligen MSTB Buchse
 Pinnummern des 9-poligen D-SUB Steckers
Installations- und Bedienungsanleitung webremote
Bitrate
Max. ca. 125 kBit/s
PSG Plastic Service GmbH
PSG-Komponente
31
