4.3 Steckerbelegung

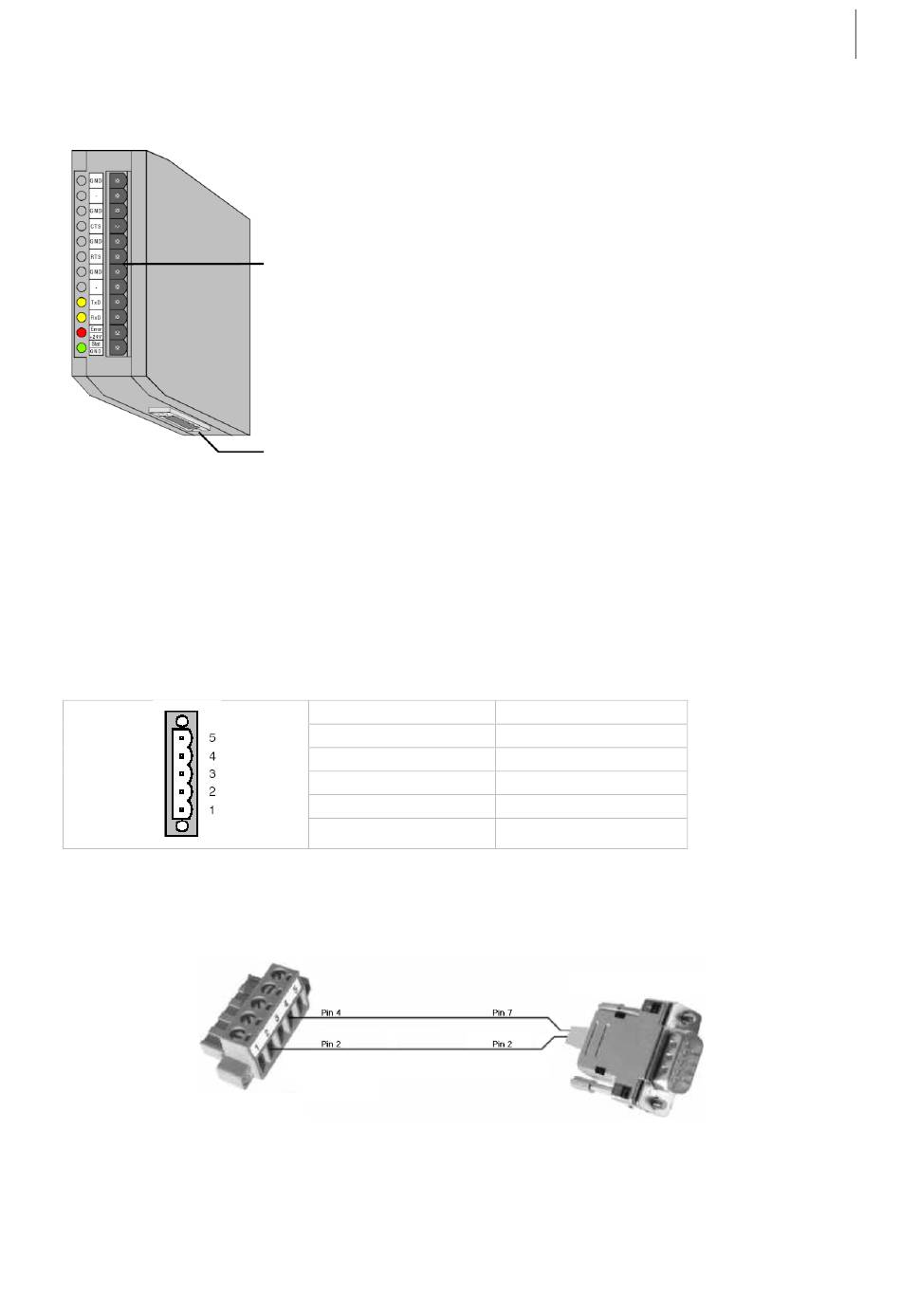

Abbildung 6 Lage der Stecker X200 und X300
4.3.1 CAN-Schnittstelle X200
Der CAN-Anschluss befindet sich auf der Unterseite des Gehäuses. Als Steckverbinder werden 5-polige
Combicon-Stecker (Stifte) MSTB2,5/5-5,08 der Firma Phoenix eingesetzt.
Die Pins 3 und 5 sind nicht belegt.
CAN-L,CAN-H Signalleitungen
CAN-GND Bezugspotential des lokalen CAN-Physical Layers
5-poliger Combicon Stecker
Abbildung 7 Adapterkabel 5-polig Combicon auf 9-polig D-SUB
