Kapitel 4
26

webremote CAN2COM

4 webremote CAN2COM

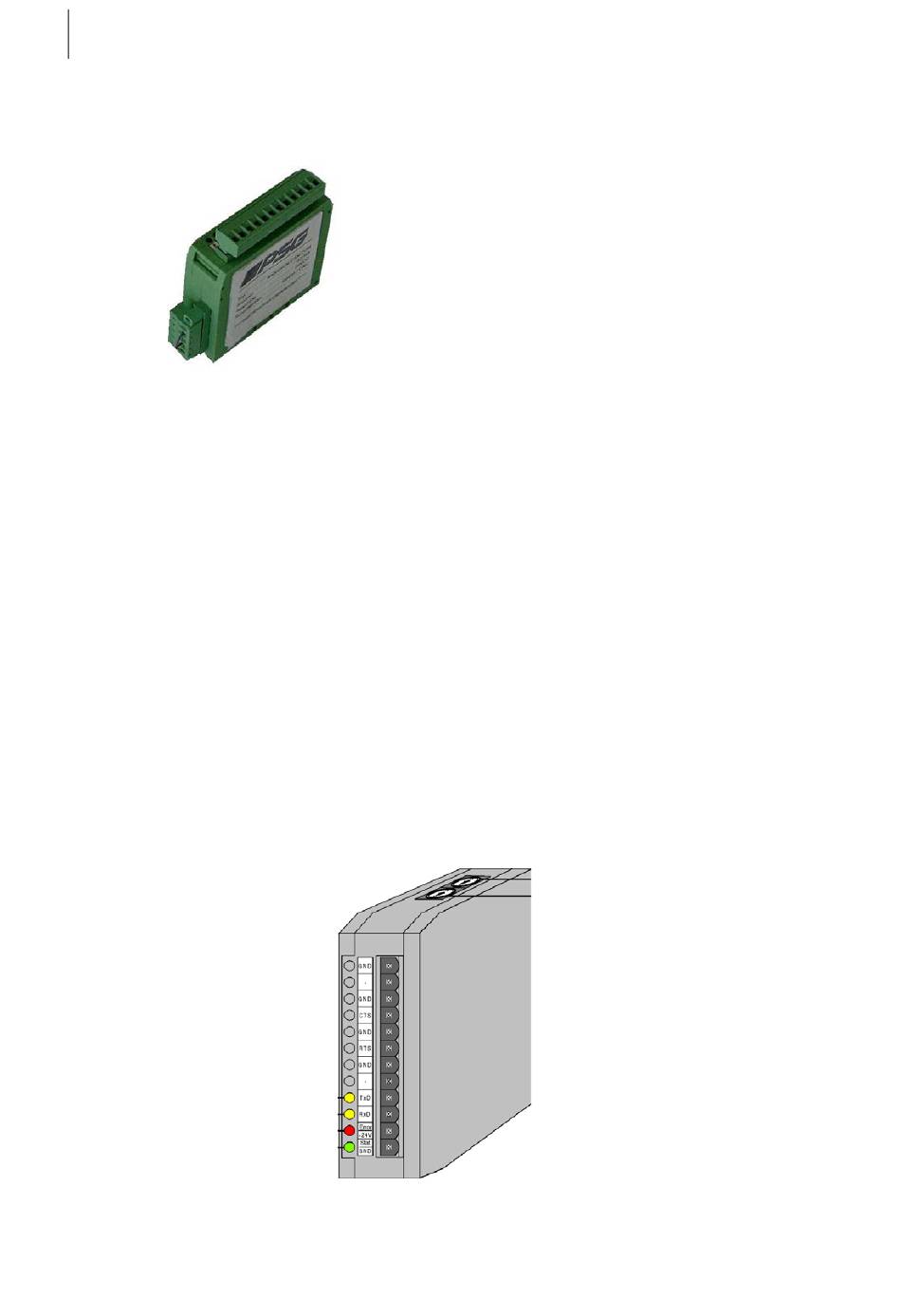

Abbildung 4
Bild des webremote CAN2COM-Moduls
4.1 Übersicht
4.1.1 Gehäuse
Die Platine ist in einem Polyamid-Gehäuse (UEGM–MSTB) der Firma Phoenix Contact untergebracht.
An der Frontseite befindet sich ein 12-poliger Combicon-Stecker (siehe Kapitel 4.3.2) zum Anschluss der
Spannungsversorgung und der seriellen Schnittstelle.
Daneben befinden sich zwei gelbe sowie je eine rote und eine grüne LED.
Die beiden Drehschalter zur manuellen Konfiguration befinden sich auf der oberen Gehäuseseite.
Der CAN-Anschluss, ein 5-poliger Combicon-Stecker (siehe Kapitel 4.3.1), ist an der unteren Gehäuseseite
untergebracht.
Das Gehäuse lässt sich durch den auf der Rückseite befindlichen Clip auf Tragschienen nach EN 500 22
(Hutschiene) aufrasten.
4.1.2

Frontansicht mit Lage der LEDs und Kodierschalter

LED TxD (gelb)
LED RxD (gelb)
LED 1 (rot)
LED 2 (grün)
Abbildung 5 Lage der LEDs und Kodierschalter
Technische Änderungen vorbehalten
Rev. 1.00.03
Das Modul webremote CAN2COM bildet eine
Schnittstelle zwischen CAN und einem seriellen
RS422 Interface.
Das Modul kann mit der webremote Hardware über
die Schnittstelle CAN1 oder über das Modul
CANVTM (siehe Kapitel 4.6) verbunden werden.
Die zu ISO 11898 kompatible CAN-Schnittstelle
gestattet eine maximale Datenübertragungsrate von
1 MBit/s (max. 35 m Kabellänge). Das CAN-
Interface ist von den anderen Spannungspotentialen
durch Optokoppler und DC/DC-Wandler galvanisch
getrennt.
Kodierschalter SW100 (Low)
Kodierschalter SW100 (High)
