2.2 Funktionsweise

Die Kältetrockner der RDX-Serie werde zur Entfernung von Prozesskondensat, aus der
vom Kompressor erzeugten Druckluft eingesetzt.
Während des Lufttrocknungsprozesses wird die durchfließende Druckluft bis zum Taupunkt, wo
der enthaltene Wasserdampf kondensiert, abgekühlt. Das entstandene Kondensat wird über das.
Ablassventil in zeitlich voreingestellten Zyklen aus der Druckluftleitung entfernt.

2.3 Funktionsbeschreibung

Der Kältemittelkompressor (1) verdichtet das gasförmige Kältemittel im Verflüssiger (3), wo der
größte Teil des Kältemittels in die flüssige Phase übergeht. Das verflüssigte Kältemittel wird durch
die Filtertrockner (5) geleitet, über das Expansionsventil (7) in den Verdampfer(2) eingespritzt und
verdampft, wo es die Wärme der Druckluft aufnimmt. Aufgrund des Wärmetausches zwischen
der Druckluft und dem Kältemittel geht das Kältemittel in den gasförmigen Zustand über. Die-
ser Zyklus wiederholt sich kontinuierlich. Der Kältekreislauf ist mit einem Expansionsventil für die
angepasste Kälteerzeugung an die wechselnden Lastbedingungen ausgestattet. Die Temperatur
im Verdampfer (2) wird konstant gehalten und lässt den Drucktaupunkt, um die Vereisung des
Verdampfers (2) zu verhindern, nie unter +3° C sinken.
1. Kältemittelkompressor / Verdichter
2. Verdampfer
3. Verflüssiger
4. Lüfter
5. Filtertrockner
6. Temperaturfühler Verdampfer
7. Expansionsventil
8. Druckschalter Niederdruck
9. Kondensat-Ablassventil
10. Temperaturfühler Verflüssiger

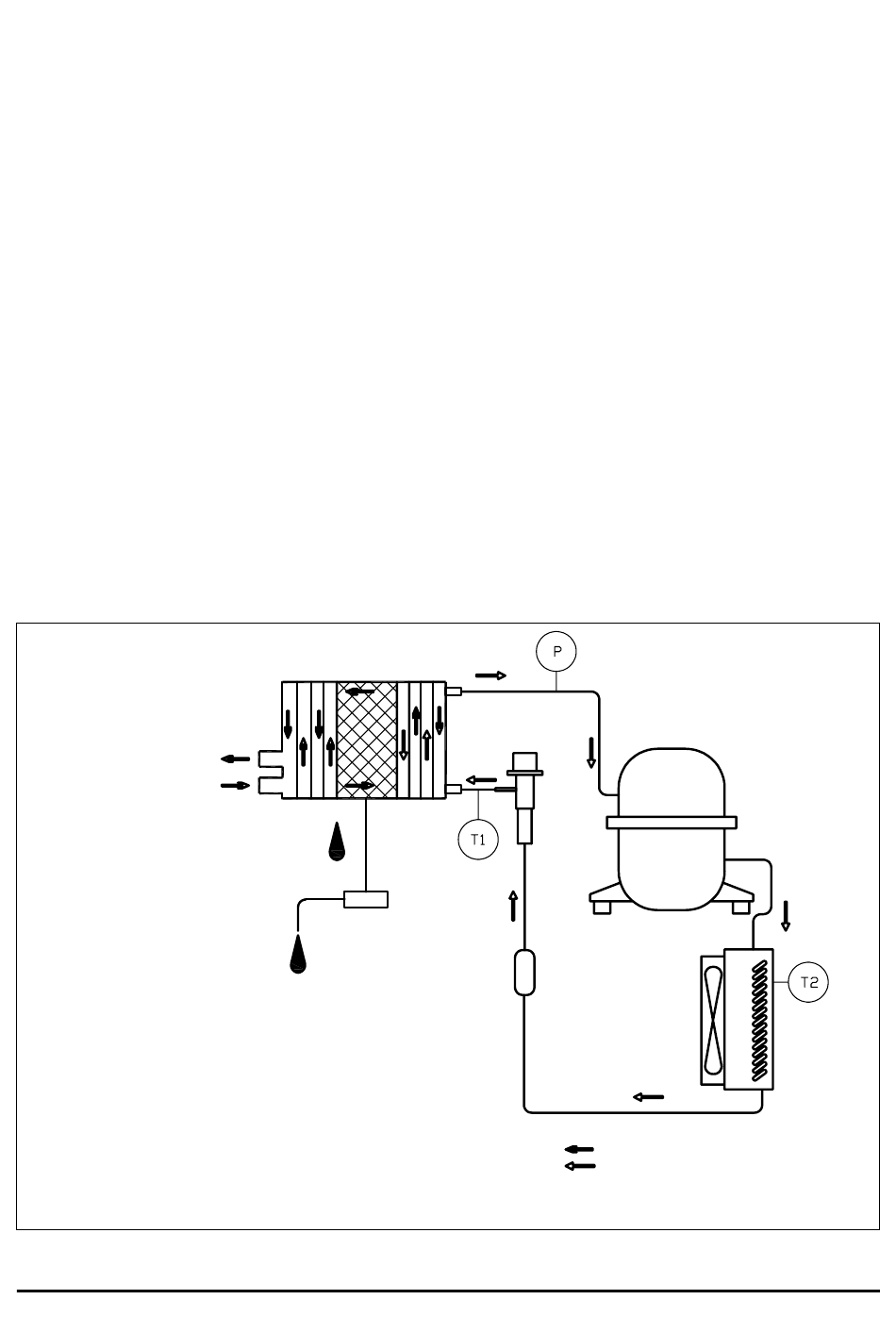

Abb. 2.1 Ablaufdiagramm des Kältetrockners
34
2
7
6
9
5
8
1
4
Kältemittel
Druckluft
10
3
