Waycon DMO Bedienungsanleitung Seite 4

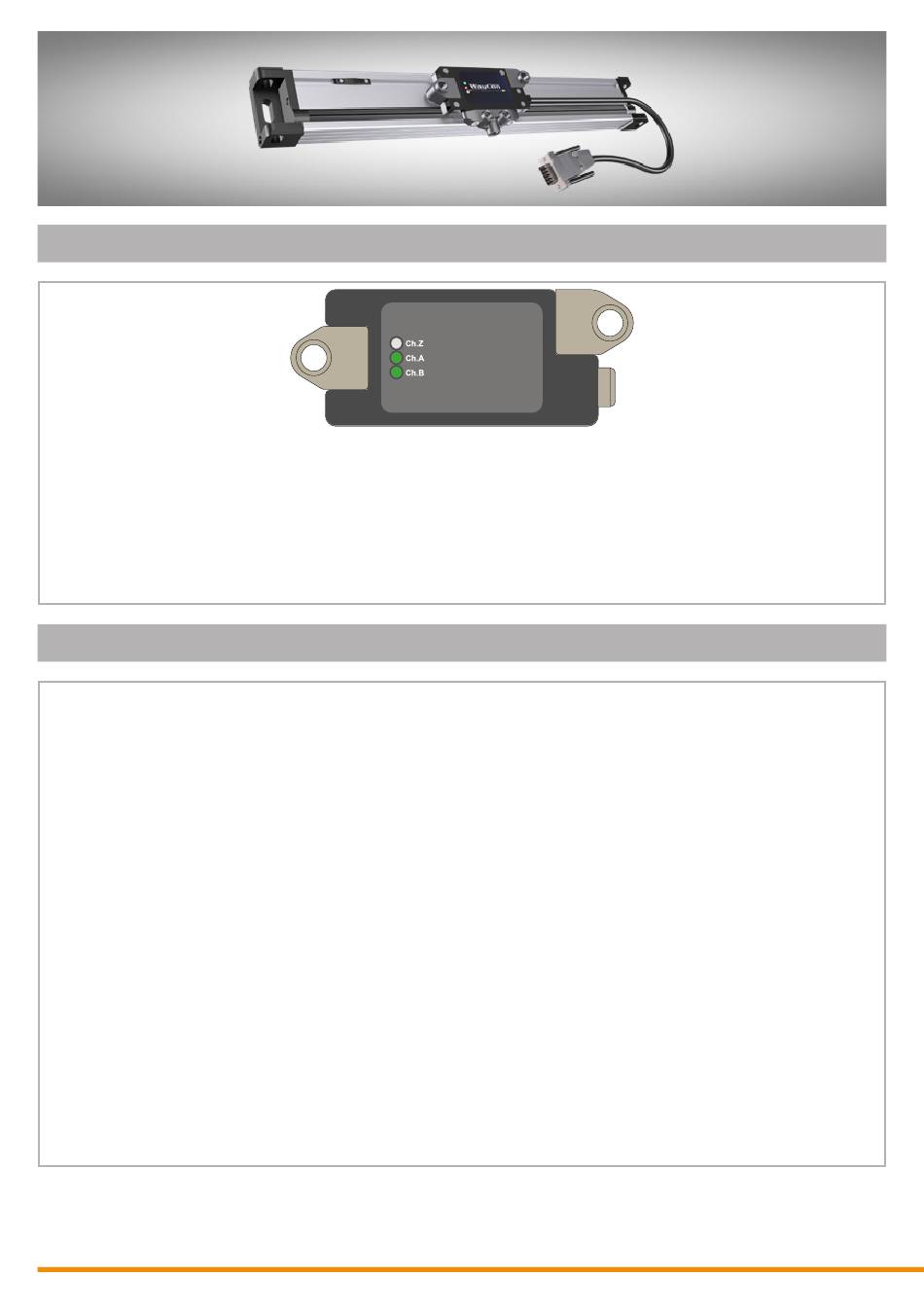

ANZEIGE-LEDS UND INDEXEINSTELLUNG
Der Status des Ausgangssignals kann durch die drei Anzeige-LEDs leicht kontrolliert werden:
• Die LED Z (Index) hat eine interne „Signalhalte"-Schaltung, um die Indexposition für eine Dauer von
ca. 2 Sekunden anzuzeigen. Dadurch kann die Position des Indexsignals in 10-mm-Schritten auf jede
gewünschte Position eingestellt werden.
• Die LEDs A und B leuchten, wenn der Signalpegel des betreffenden Kanals Null ist, und sind aus,
wenn der Wert des Signalpegels hoch ist.
• Im Fall eines Fehlers ändert sich das Leuchten der LEDs nicht (kein EIN/AUS bzw. Blinken)
JUSTIEREN DER Z-POSITION (INDEX)
Um ein korrektes Z-Signal (Index) zu erhalten, gehen Sie wie folgt vor:
1. Bestromen Sie den DMO entsprechend des Ausgangssignals mit einer Versorgungsspannung von
5 VDC bzw. 8...24 VDC.
2. Bewegen Sie den Magnetträger (Referenzpunkt) auf die gewünschte Position.
3. Bewegen Sie den Lesekopf langsam von rechts nach links und fahren Sie über den Magnetträger
(Referenzpunkt). Beobachten Sie die LED Z (Index). Die LED leuchtet einmal ca. 2 Sekunden lang,
dann erlischt sie.
4. Bewegen Sie den Lesekopf langsam von links nach rechts und fahren Sie über den Magnetträger
(Referenzpunkt). Beobachten Sie die LED Z (Index). Die LED leuchtet einmal ca. 2 Sekunden lang,
dann erlischt sie.
Bei Schritt 3 oder 4 können folgende Fehler auftreten:
• Die LED Z leuchtet für die Bewegung von rechts nach links, aber nicht für die Bewegung von links
nach rechts oder umgekehrt.
• Die LED Z leuchtet bei keiner der Bewegungen.
• Die LED Z leuchtet zweimal bei einer der Bewegungen.
Sollte einer oder mehrere der oben genannten Fehler auftreten, gehen Sie wie folgt vor:
1. Bewegen Sie den Magnetträger ein wenig nach rechts oder links (0,1 mm bis 0,5 mm).
2. Wiederholen Sie Schritt 3 und Schritt 4 und beobachten Sie erneut die LED Z.
