Waycon DMO Bedienungsanleitung Seite 2

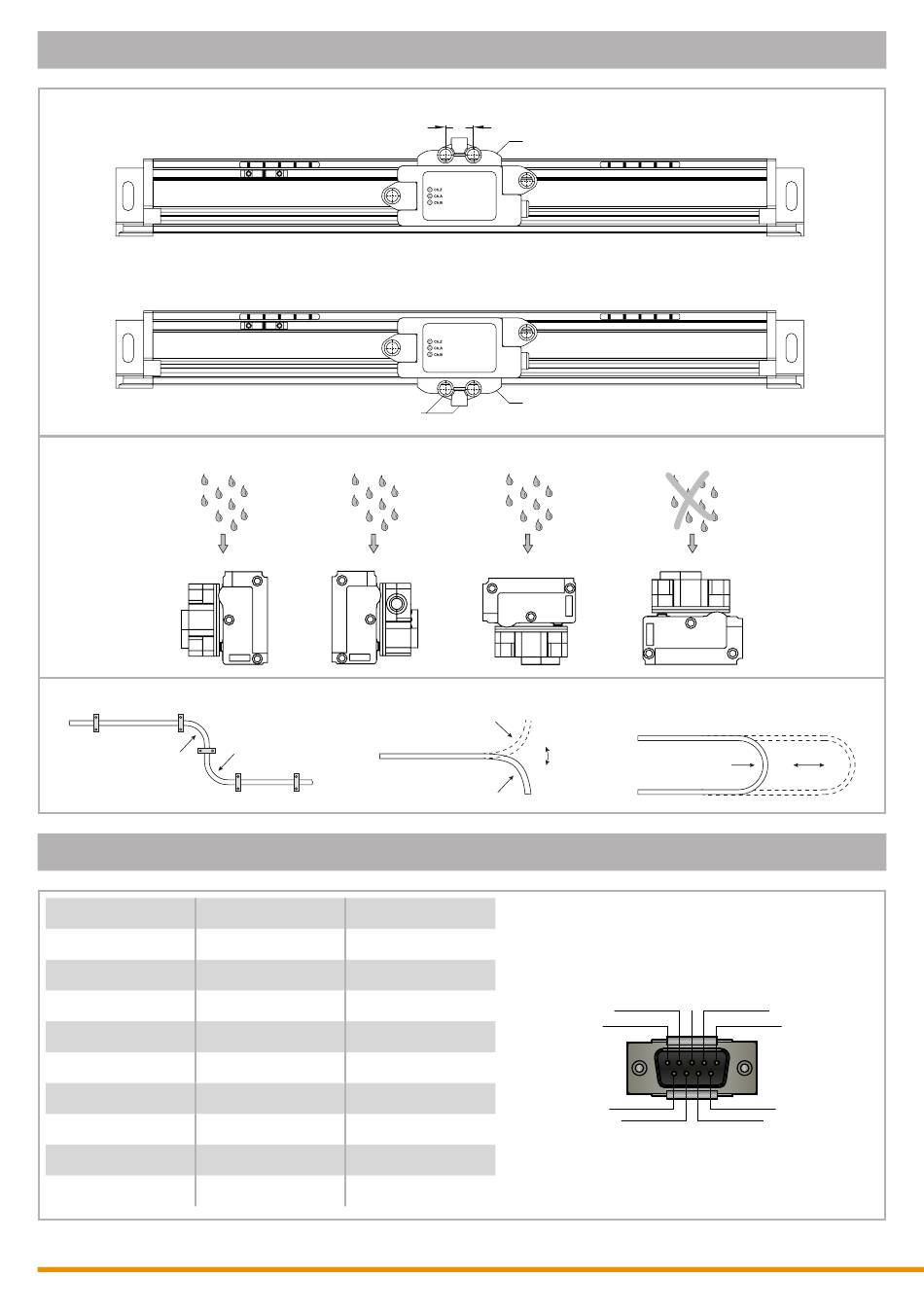

MONTAGE DES SENSORS
Der Adapter für den Schlepparm ist vollständig symmetrisch und kann beidseitig verwendet werden.
Für einen optimalen Dichtungsschutz montieren Sie den Maßstab entsprechend der folgenden Grafik.
Beachten Sie für das Kabel die folgenden Biegeradien.
R30
ELEKTRISCHER ANSCHLUSS UND AUSGANGSSIGNAL
Signal Kabelausgang
+V
GND
A
B
Z
/A
/B
/Z
Schirm
M8x3
R30
Steckerausgang
BR Pin 9
BL Pin 5
SW Pin 3
WS Pin 2
OR Pin 1
GE Pin 8
GN Pin 7
RT Pin 6
Schirm Pin 4 (n. c.)
18
Full symetrical adapter
Full symetrical adapter
R80
R80
2
1
6
7
R80
DB9-Stecker
(Stifteinsatz)
3
4
5
9
8
33
52,5
46,5
33
