BEDIENUNGSANLEITUNG
Digitale Maßstäbe DMO
Weiterführende Informationen entnehmen Sie bitte dem entsprechenden Datenblatt
unter www.waycon.de/produkte/digitale-massstaebe/
ERSTE SCHRITTE
WayCon Positionsmesstechnik GmbH dankt Ihnen für das entgegengebrachte Vertrauen. Diese
Betriebsanleitung soll Sie mit der Installation und Bedienung unserer Digitalen Maßstäbe vertraut
machen. Vor Inbetriebnahme deshalb bitte sorgfältig lesen!
Auspacken und Überprüfen:
Heben Sie das Gerät aus der Verpackung, indem Sie das Gehäuse fassen. Gerät und Zubehör nach dem
Auspacken auf Vollständigkeit und eventuelle Transportschäden überprüfen.
Bitte wenden Sie sich gegebenenfalls an den Spediteur oder direkt an WayCon, damit ein
Schadensprotokoll erstellt werden kann.

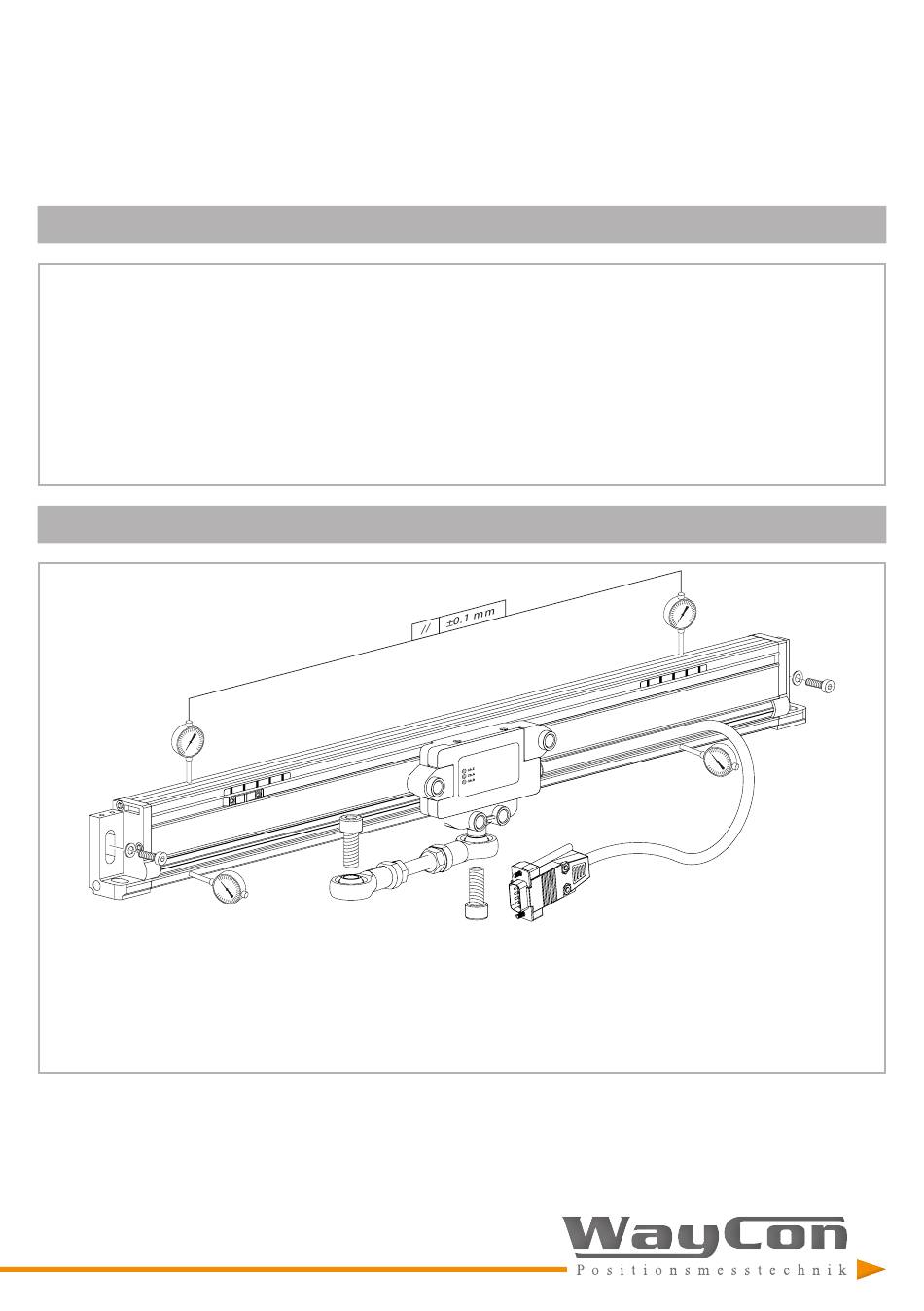

MONTAGE DES SENSORS
• Für eine optimale Ausrichtung verwenden Sie bei der Installation eine Montagelehre.
• Die Endhalterungen werden mit M6x20 Schrauben (nicht im Lieferumfang enthalten) montiert.
• Die Gelenkaugen des Schlepparms werden mit M8x20 (im Lieferumfang enthalten) am Lesekopf
montiert.
• Beachten Sie, dass der Lesekopf während der Messung nicht bis zu den Endkappen verfahren und
ein Sicherheitsabstand eingehalten werden sollte.
loading

Verwandte Anleitungen für Waycon DMO

Inhaltszusammenfassung für Waycon DMO

  • Seite 1 Heben Sie das Gerät aus der Verpackung, indem Sie das Gehäuse fassen. Gerät und Zubehör nach dem Auspacken auf Vollständigkeit und eventuelle Transportschäden überprüfen. Bitte wenden Sie sich gegebenenfalls an den Spediteur oder direkt an WayCon, damit ein Schadensprotokoll erstellt werden kann.
  • Seite 2 MONTAGE DES SENSORS Der Adapter für den Schlepparm ist vollständig symmetrisch und kann beidseitig verwendet werden. Full symetrical adapter 52,5 46,5 Full symetrical adapter M8x3 Für einen optimalen Dichtungsschutz montieren Sie den Maßstab entsprechend der folgenden Grafik. Beachten Sie für das Kabel die folgenden Biegeradien. ELEKTRISCHER ANSCHLUSS UND AUSGANGSSIGNAL Signal Kabelausgang...
  • Seite 3 • Ein Abstand von min. 200 mm zu stromführenden Leitungen sollte eingehalten werden. • Das DMO-Kabel ist zu 85 % (Ø 0,1 mm) abgeschirmt. Verwenden Sie ein Kabel, das im gleichen Verhältnis abgeschirmt ist, um die bestmögliche Signalübertragung zu gewährleisten.
  • Seite 4 JUSTIEREN DER Z-POSITION (INDEX) Um ein korrektes Z-Signal (Index) zu erhalten, gehen Sie wie folgt vor: 1. Bestromen Sie den DMO entsprechend des Ausgangssignals mit einer Versorgungsspannung von 5 VDC bzw. 8...24 VDC. 2. Bewegen Sie den Magnetträger (Referenzpunkt) auf die gewünschte Position.
