Waycon DMO Bedienungsanleitung Seite 3

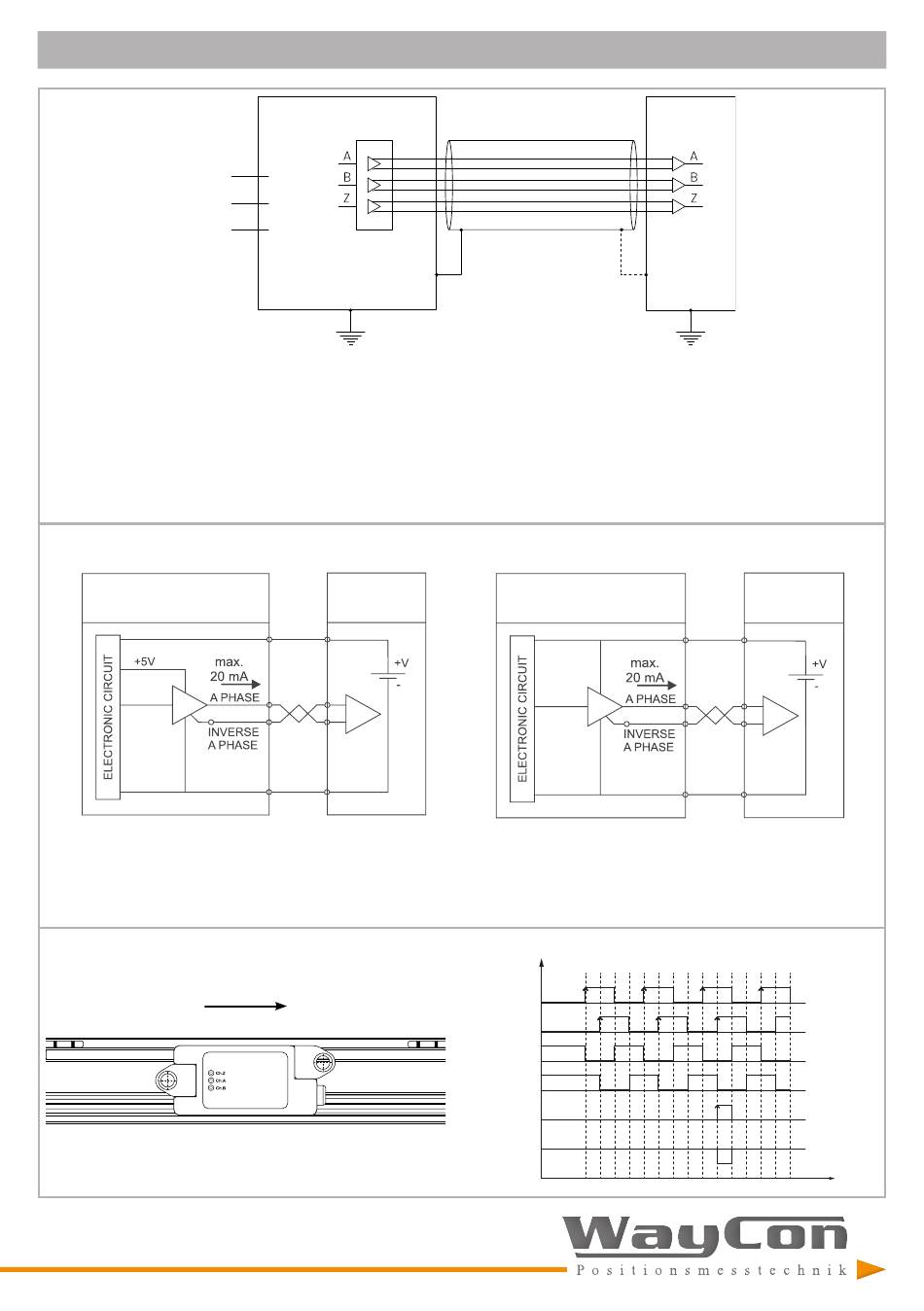

ELEKTRISCHER ANSCHLUSS UND AUSGANGSSIGNAL
+V
GND
Shield
• Beachten Sie, dass bei Nicht-Verwendung der inversen Signale die nicht benutzen Leitungen einzeln
isoliert werden müssen.
• Ein Abstand von min. 200 mm zu stromführenden Leitungen sollte eingehalten werden.
• Das DMO-Kabel ist zu 85 % (Ø 0,1 mm) abgeschirmt. Verwenden Sie ein Kabel, das im gleichen
Verhältnis abgeschirmt ist, um die bestmögliche Signalübertragung zu gewährleisten.
• Auf der Seite der Steuerung (SPS, Zähler, etc.) muss die Schirmung mit der Erdung der Steuerung
verbunden werden.
Schaltbild TTL
DMO
Versorgungsspannung: 5 VDC
Ausgangsstrom max.: 20 mA
Beide Schaltungen sind mit dem RS422-Standard kompatibel.
Wenn der Lesekopf nach rechts (in Richtung Kabel) bewegt wird, entspricht das Ausgangssignal der
Abbildung auf der rechten Seite.
DMO
Controller
Versorgungsspannung: 8...24 VDC
Ausgangsstrom max.: 20 mA
Controller
Shield
Schaltbild HTL
DMO
A
B
/A
/B
Z
/Z
Controller
90˚ 270˚
