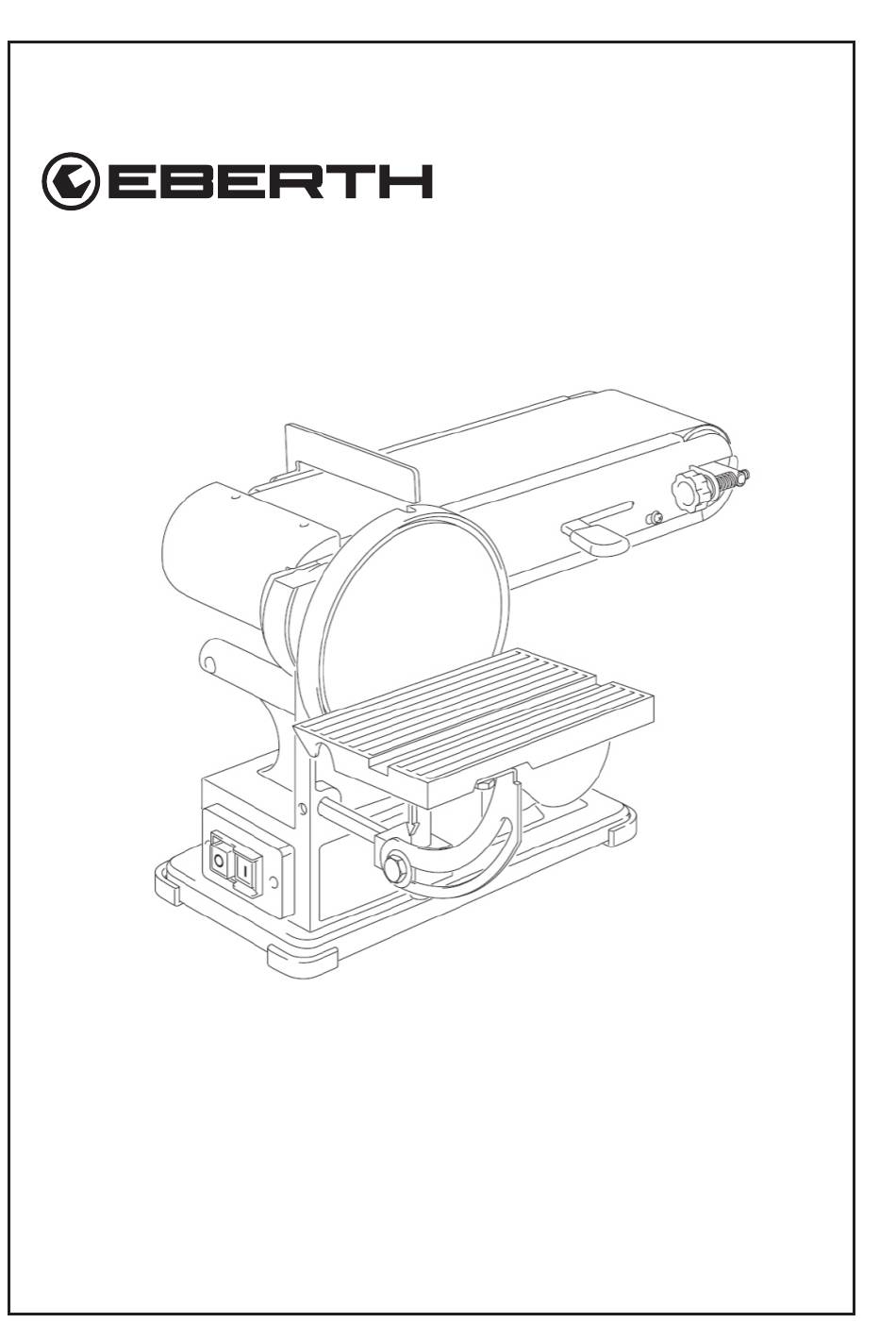

TELLER-
BANDSCHLEIFMASCHINE
TC3-BS375
BEDIENUNGSANLEITUNG
DE
EN FR IT ES NL PL SE
Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für EBERTH TC3-BS375

Inhaltszusammenfassung für EBERTH TC3-BS375

  • Seite 1 TELLER- BANDSCHLEIFMASCHINE TC3-BS375 BEDIENUNGSANLEITUNG EN FR IT ES NL PL SE...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis ........................2 Lieferumfang ..........................3 Bestimmungsgemäße Verwendung ...................4 Zeichenerklärung ........................4 Warnhinweise: ........................4 Gebots-und Verbotszeichen: ....................5 Symbole und Abbildungen: ....................5 Allgemeine Sicherheitshinweise ....................6 Restrisiken ............................9 Nach der Lieferung ........................9 Gerätebeschreibung .........................10 Montage ............................ 1 1 Einsatz als Tellerschleifer ....................12 Einsatz als Bandschleifer ....................12 Inbetriebnahme .........................

  • Seite 3: Lieferumfang

    Falls das Gerät an Dritte weitergegeben wird, händigen Sie die Bedienungsanleitung eben- falls aus. Lieferumfang Neueste technische Änderungen können von den hier beschriebenen Erläuterungen und zeichnerischen Darstellungen abweichen. Im Lieferumfang sind enthalten: • 1x EBERTH TC3-BS375 Bandschleifmaschine • 1x Bedienungsanleitung V. 1.1...

  • Seite 4: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung ent- sprechend der Angaben in der Bedienungsanleitung gewährleistet. Jede über die bestim- mungsgemäße Verwendung hinausgehende, andersartige Verwendung des Gerätes gilt als nicht bestimmungsgemäß. Die Bandschleifmaschine ist für Schleifarbeiten, zum Schärfen und für Feinbearbeitung ausgelegt.

  • Seite 5: Gebots-Und Verbotszeichen

    Warnung vor allgemeiner Gefahr. Bei Nichtbeachten besteht Lebensgefahr. Warnung vor ungewollten An - und Nachlafen des Geräts. Warnung vor gefährlicher elektrischer Spannung. Bei Nicht- beachten besteht Lebensgefahr Warnung vor Einzug in rotierende Teile. Bei Nichtbeachten besteht Lebensgefahr Gebots-und Verbotszeichen: Schutzhandschuhe benutzen. Schutzschuhe benutzen Schutzbrille tragen.

  • Seite 6: Allgemeine Sicherheitshinweise

    Allgemeine Sicherheitshinweise Beachten Sie die Sicherheits-und Warnhinweise auf dem Gerät und leisten Sie den Hinweisen Folge!. Neben den Hinweisen in dieser Be dienungsanleitung müssen die allgemeinen Sicherheits-, und Unfallverhütungsvorschriften des Gesetzgebers berücksichtigt werden. Allgemein • Als erstbenutzende Person lassen Sie sich von einer Fachkraft einweisen. Kinder und Jugendliche unter 18 Jahren dürfen das Gerät nicht verwenden.
  • Seite 7 • Halten Sie Ihren Arbeitsbereich sauber. Räumen Sie den Arbeitsplatz von Hindernissen frei. Achten Sie auf ausreichende Belichtung des Arbeitsplat- zes. Unaufgeräumte und schlecht ausgeleuchtete Arbeitsplätze erhöhen das Risiko von Verletzungen. • Vor Arbeiten mit dem Gerät die ordnungsgemäße Funktion des Geräts prüfen.
  • Seite 8 • Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker und Mehrfachsteckdosen. Das Gerät nur über einen Fehler- strom- Schutzschalter anschließen (FI-Schutzschalter). Besitzt Ihr Stroman- schluss keinen Fehlerstromschutzschalter, muss das Gerät über einen PRCD Schutzschalter betrieben werden! Verwenden Sie niemals beschädigte oder defekte Steckdosen.

  • Seite 9: Restrisiken

    Ziehen Sie den Netzstecker: • Nach der Abkühlphase. • Während der Wartung. • Wenn Sie das Gerät nicht benutzen. • Bevor Sie das Gerät reinigen. • Vor jedem Transport. Restrisiken Auch bei Einhaltung aller einschlägigen Sicherheitsbestimmungen und der vom Hersteller genannten bestimmungsgemäßen Verwendung, kann es aufgrund der durch den Verwen- dungszweck bestimmten Konstruktion zu Risiken kommen.

  • Seite 10: Gerätebeschreibung

    Gerätebeschreibung Abb. 1 Legende Abbildung 1 1. Ein-/Ausschalter 7. Spannhebel 2. Gummifüße 8. Einstellvorrichtung Schleifband 3. Halter Tischkonsole 9. Bandschleifer 4. Feststellmutter Tischkonsole 10. Tellerschleifer 5. Tischkonsole 1 1. Anschlagschiene 6. Winkelanschlag 12. Schutzabdeckung V. 1.1...

  • Seite 11: Montage

    Montage Bei der Montage, beim Schleifbandtisch sowie allen anderen Montagearbeiten und Einstellungen muss der Netzstecker gezogen sein! • Gummifüße anbringen: Stecken Sie die Gummifüße (2) auf die Unterseite der Ma- schine. • Schutzabdeckung montieren: Legen Sie die Schutzabdeckung auf die Welle. Befestigen Sie die Schutzabdeckung mit drei Schrauben.

  • Seite 12: Einsatz Als Tellerschleifer

    Einsatz als Tellerschleifer • Bolzen (15) in Halter Tischkonsole (3) stecken. Dabei die Tischkonsole (5) so ausrichten, das zwischen Tischkonsole (5) und Tellerschleifer (10) max. 2 mm Abstand sind. • Befestigungsschraube mit Inbusschlüs- sel arretieren. Abb. 3 • Winkelanschlag (6) in Führungsnut (16) der Tischkonsole (5) schieben. Abb.

  • Seite 13: Inbetriebnahme

    Inbetriebnahme Achten Sie stets auf die Laufrichtung des Schleifblatts oder Schleifbands!. Abb. 5 Schleifblatt anbringen – Tellerschleifer: • Bauen Sie die Tischkonsole (5) ab (siehe Einsatz als Tellerschleifer, Seite 9). • Schrauben Sie die entsprechenden Schrauben heraus und entnehmen Sie den unteren Scheibenschutz.

  • Seite 14: Schleifband Justieren

    • Reinigen Sie bei Bedarf die Umlenkrolle und die Schleifbandführung. • Legen Sie das neue Schleifband (20) auf und richten Sie es sorgfältig aus. • Spannen Sie das Schleif- band (20) mit dem Spann- hebel (7). • Bringen Sie die untere Schutzabdeckung (18) wieder an und ziehen Sie die sechs Schrauben (19)

  • Seite 15: Bedienung

    Niemals beschädigte Schleifblätter verwenden. Schleifblatt vor der Montage immer auf Beschädigungen überprüfen. Nur Schleifpapier verwenden, das für den zu bearbeitenden Werkstoff zugelas- sen ist. Nur Schleifpapier verwenden, deren zulässige Drehzahl mindestens so hoch ist wie die Leerlaufdrehzahl der Maschine. Schleifbänder dürfen nur in der vorgeschriebenen Laufrichtung betrieben wer- den.

  • Seite 16: Anleitung Zur Nutzung Der Tischkonsole Und Des Winkelanschlags

    Anleitung zur Nutzung der Tischkonsole und des Winkelanschlags Neigung der Tischkonsole einstellen: • Lösen Sie die Feststellmutter (4), um die Tischkonsole (5) zu neigen.Stellen Sie die gewünschte Neigung ein. Den eingestellten Winkel können Sie an der Skala (24) ablesen. • Ziehen Sie die Feststellmutter (4) wieder fest, um die Tischkonsole in der gewünschten Position zu sichern.

  • Seite 17: Schleifen

    Schleifen • Drücken Sie den grünen Schalter, um die Maschine zu starten. • Halten Sie das Werkstück mit beiden Händen sicher fest. • Legen Sie das Werkstück auf die Tischkonsole. • Drücken Sie das Werkstück mit gleichmäßigem Druck gegen das Schleifblatt. Vermeiden Sie übermäßigen Druck, um Beschädigungen des Schleifpapiers und des Werkstücks zu vermeiden.

  • Seite 18: Fehlersuche

    Fehlersuche Unsachgemäße Reparaturen können dazu führen, dass Ihre Maschine nicht mehr sicher funktioniert. Sie gefährden damit sich und Ihre Umgebung. Fehler/Störung Mögliche Ursache Lösung Maschine läuft nicht. Maschine defekt? Service-Partner kontaktieren. Keine Netzspannung? Kabel, Stecker, Steckdose und Sicherung prüfen. Ein-/Ausschalter auf AUS? Maschine einschalten Schleifleistung zu gering.

  • Seite 19: Transport Und Lagerung

    • Entspannen Sie das Schleifband des Bandschleifers. • Lagern Sie die Maschine an einem trockenen und gut belüfteten Ort. • Die Maschine nach jedem Gebrauch reinigen und immer trocken aufbewahren. Teschnische Daten Modell TC3-BS375 Nennspannung 230 V /50 Hz Leistung 375 Watt Leerlaufdrehzahl (Scheibe) 1450 min¯¹...

  • Seite 20: Entsorgung

    Vorschriften und nach aktuellen technischen Entwicklungsstandes sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Die Übersetzungen der Bedienungsanleitung wurden nach bestem Wissen erstellt. Eberth räumt gemäß den gesetzlichen Vorschriften, eine Gewährleistung von 24 Monaten ab Kaufdatum ein. Für Gewährleistungsansprüche ist der Kaufbeleg zwingend erforderlich.

  • Seite 21: Eu- Konformitätserklärung

    Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Si- cherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen. Bei einer nicht mit uns abgestimmter Änderung der Geräte verliert diese Erklärung ihre Gültigkeit. Bezeichnung der Geräte: TC3-BS375 Einschlägige EG-Richtlinien: 2006/42/EG 2014/30/EG...

  • Seite 22: Notizen

    Notizen V. 1.1...
