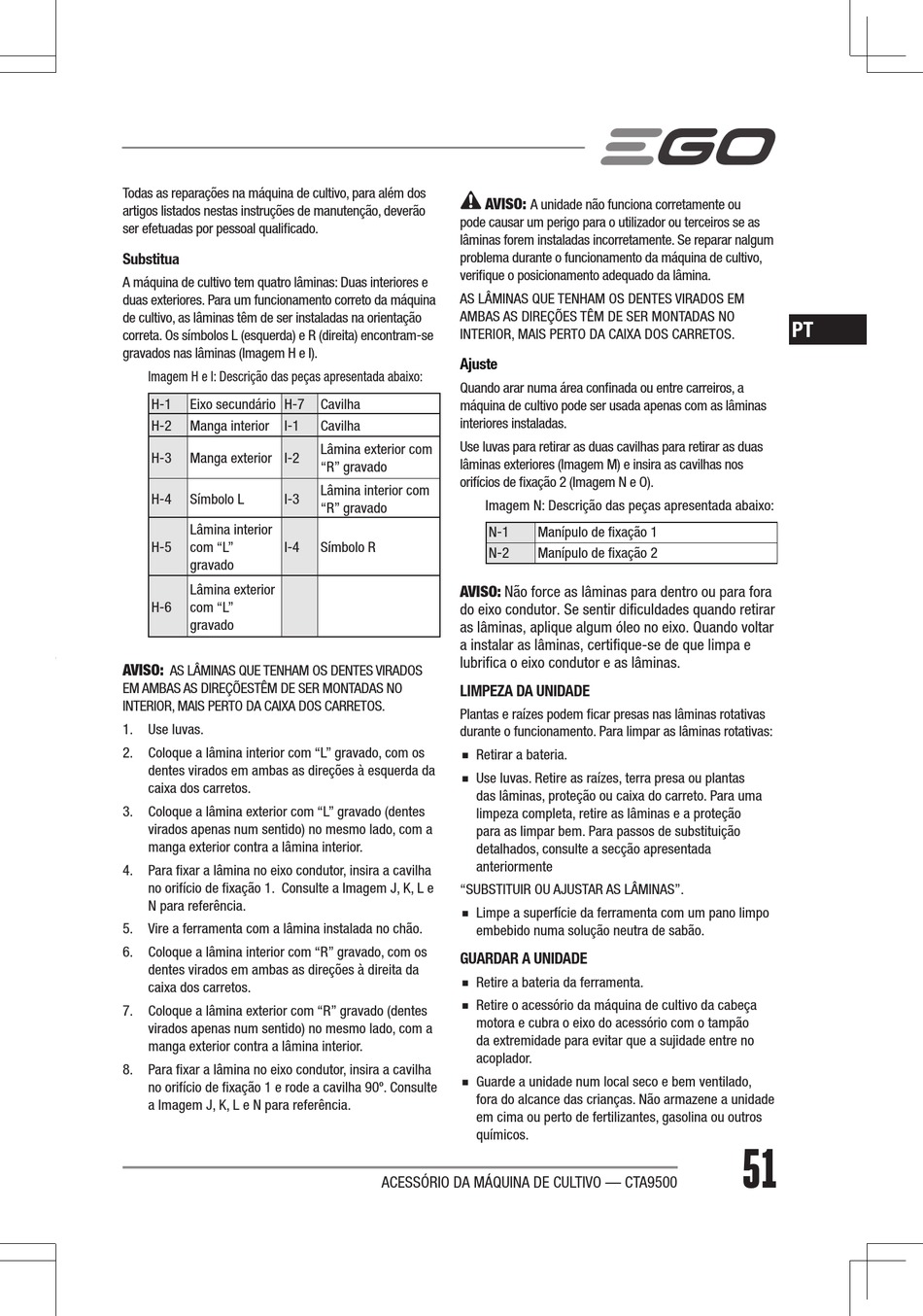

Todas as reparações na máquina de cultivo, para além dos
artigos listados nestas instruções de manutenção, deverão
ser efetuadas por pessoal qualificado.
Substitua
A máquina de cultivo tem quatro lâminas: Duas interiores e
duas exteriores. Para um funcionamento correto da máquina
de cultivo, as lâminas têm de ser instaladas na orientação
correta. Os símbolos L (esquerda) e R (direita) encontram-se
gravados nas lâminas (Imagem H e I).
Imagem H e I: Descrição das peças apresentada abaixo:
H-1
Eixo secundário H-7
H-2
Manga interior I-1
H-3
Manga exterior I-2
H-4
Símbolo L
I-3
Lâmina interior
H-5
com "L"
I-4
gravado
Lâmina exterior
H-6
com "L"
gravado
AVISO:
AS LÂMINAS QUE TENHAM OS DENTES VIRADOS
EM AMBAS AS DIREÇÕESTÊM DE SER MONTADAS NO
INTERIOR, MAIS PERTO DA CAIXA DOS CARRETOS.
1. Use luvas.
2. Coloque a lâmina interior com "L" gravado, com os
dentes virados em ambas as direções à esquerda da
caixa dos carretos.
3. Coloque a lâmina exterior com "L" gravado (dentes
virados apenas num sentido) no mesmo lado, com a
manga exterior contra a lâmina interior.
4. Para fixar a lâmina no eixo condutor, insira a cavilha
no orifício de fixação 1. Consulte a Imagem J, K, L e
N para referência.
5. Vire a ferramenta com a lâmina instalada no chão.
6. Coloque a lâmina interior com "R" gravado, com os
dentes virados em ambas as direções à direita da
caixa dos carretos.
7. Coloque a lâmina exterior com "R" gravado (dentes
virados apenas num sentido) no mesmo lado, com a
manga exterior contra a lâmina interior.
8. Para fixar a lâmina no eixo condutor, insira a cavilha
no orifício de fixação 1 e rode a cavilha 90º. Consulte
a Imagem J, K, L e N para referência.
AVISO:
pode causar um perigo para o utilizador ou terceiros se as
lâminas forem instaladas incorretamente. Se reparar nalgum
problema durante o funcionamento da máquina de cultivo,
verifique o posicionamento adequado da lâmina.
AS LÂMINAS QUE TENHAM OS DENTES VIRADOS EM
AMBAS AS DIREÇÕES TÊM DE SER MONTADAS NO
INTERIOR, MAIS PERTO DA CAIXA DOS CARRETOS.
Ajuste
Quando arar numa área confinada ou entre carreiros, a
Cavilha
máquina de cultivo pode ser usada apenas com as lâminas
interiores instaladas.
Cavilha
Use luvas para retirar as duas cavilhas para retirar as duas
Lâmina exterior com
lâminas exteriores (Imagem M) e insira as cavilhas nos
"R" gravado
orifícios de fixação 2 (Imagem N e O).
Lâmina interior com
Imagem N: Descrição das peças apresentada abaixo:
"R" gravado
N-1
Símbolo R
N-2
AVISO: Não force as lâminas para dentro ou para fora
do eixo condutor. Se sentir dificuldades quando retirar
as lâminas, aplique algum óleo no eixo. Quando voltar
a instalar as lâminas, certifique-se de que limpa e
lubrifica o eixo condutor e as lâminas.
LIMPEZA DA UNIDADE
Plantas e raízes podem ficar presas nas lâminas rotativas
durante o funcionamento. Para limpar as lâminas rotativas:
◾
Retirar a bateria.
◾
Use luvas. Retire as raízes, terra presa ou plantas
das lâminas, proteção ou caixa do carreto. Para uma
limpeza completa, retire as lâminas e a proteção
para as limpar bem. Para passos de substituição
detalhados, consulte a secção apresentada
anteriormente
"SUBSTITUIR OU AJUSTAR AS LÂMINAS".
◾
Limpe a superfície da ferramenta com um pano limpo
embebido numa solução neutra de sabão.
GUARDAR A UNIDADE
◾
Retire a bateria da ferramenta.
◾
Retire o acessório da máquina de cultivo da cabeça
motora e cubra o eixo do acessório com o tampão
da extremidade para evitar que a sujidade entre no
acoplador.
◾
Guarde a unidade num local seco e bem ventilado,
fora do alcance das crianças. Não armazene a unidade
em cima ou perto de fertilizantes, gasolina ou outros
químicos.
ACESSÓRIO DA MÁQUINA DE CULTIVO — CTA9500
A unidade não funciona corretamente ou
Manípulo de fixação 1
Manípulo de fixação 2
PT
51
