Uvádzaná celková hodnota vibrácií bola meraná v
súlade so štandardnou skúšobnou metódou a môže byť
použitá na porovnanie jedného zariadenia s iným.
◾
Deklarovaná celková hodnota vibrácií sa tiež môže
použiť na predbežné vyhodnotenie expozície.
POZNÁMKA: Emisia vibrácií pri skutočnom používaní
náradia sa môže odlišovať od deklarovanej hodnoty, pri
akej sa nástroj používa; Za účelom ochrany obsluhy má
používateľ v skutočných podmienkach použitia nosiť
rukavice a ochranu sluchu.
OBSAH BALENIA
NÁZOV DIELU
Nástavec pre kultivátor
Chránič (so skrutkou)
Imbusový kľúč
Návod na obsluhu
POPIS
SK
ZOZNÁMTE SA S VAŠÍM KULTIVÁTOROM (OBR. A)
1. KONCOVKA
2. Nástavcový hriadeľ kultivátora
3. Prevodovka
4. Objímka
5. Vonkajšie čepele
6. Vnútorné čepele
7. Závesný kolík
8. Chránič
9. Imbusový kľúč
ZOSTAVA
VAROVANIE: Ak akýkoľvek diel chýba, alebo
je poškodený, nepoužívajte tento výrobok, kým nie
sú vymenené diely. Ak používate tento výrobok s
poškodenými alebo chýbajúcimi časťami, môže dôjsť k
vážnemu zraneniu.
VAROVANIE: Nepokúšajte sa upravovať tento
výrobok alebo vytvoriť príslušenstvo, ktoré nie je
odporúčané na použitie s týmto výrobkom. Každá takáto
zmena alebo modifikácia sa považuje za zneužitie a
môže spôsobiť nebezpečný stav, ktorý vedie k možnému
144

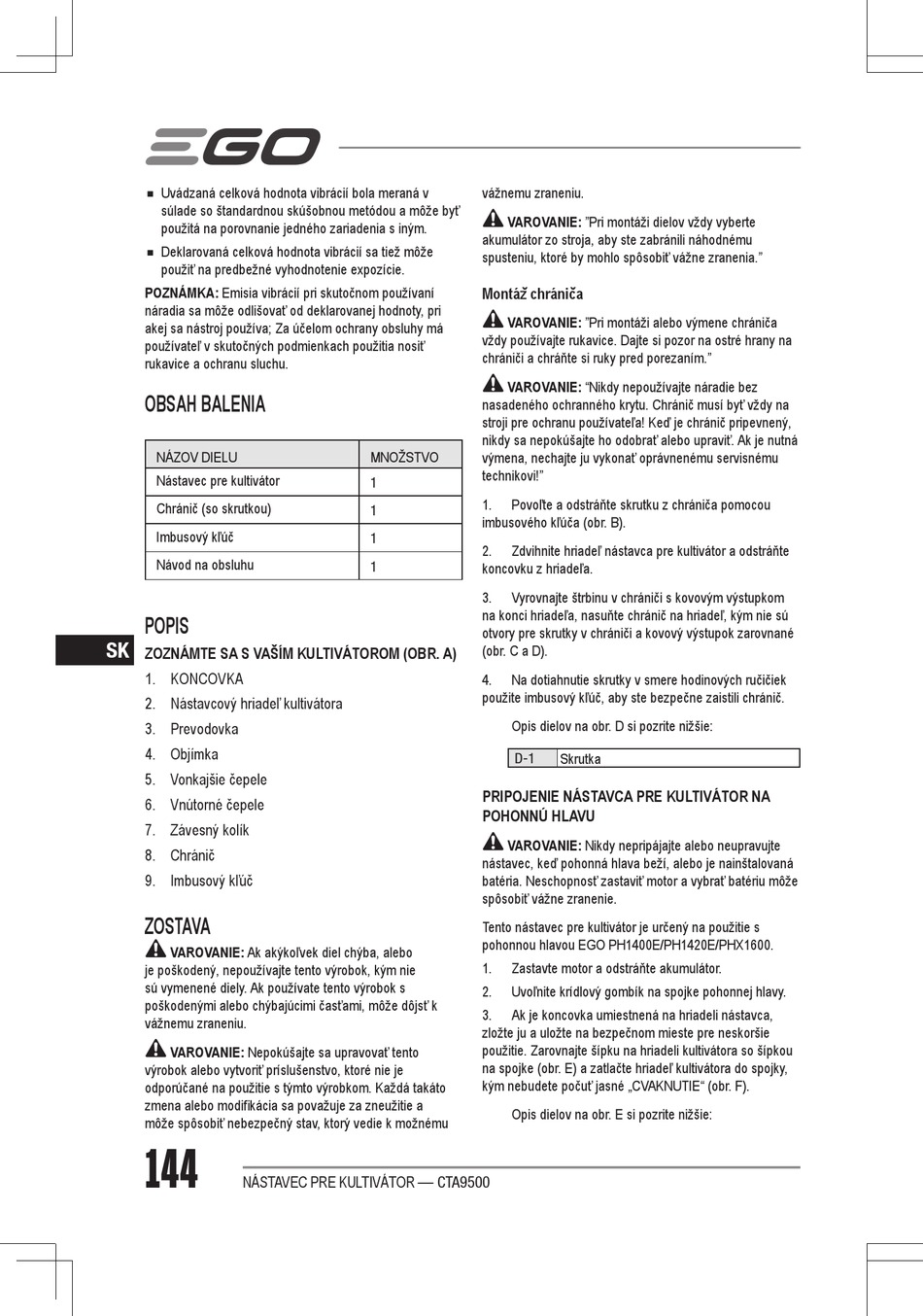

NÁSTAVEC PRE KULTIVÁTOR — CTA9500
vážnemu zraneniu.
VAROVANIE: "Pri montáži dielov vždy vyberte
akumulátor zo stroja, aby ste zabránili náhodnému
spusteniu, ktoré by mohlo spôsobiť vážne zranenia."
Montáž chrániča
VAROVANIE: "Pri montáži alebo výmene chrániča
vždy používajte rukavice. Dajte si pozor na ostré hrany na
chrániči a chráňte si ruky pred porezaním."
VAROVANIE: "Nikdy nepoužívajte náradie bez
nasadeného ochranného krytu. Chránič musí byť vždy na
stroji pre ochranu používateľa! Keď je chránič pripevnený,
nikdy sa nepokúšajte ho odobrať alebo upraviť. Ak je nutná
MNOŽSTVO
výmena, nechajte ju vykonať oprávnenému servisnému
technikovi!"
1
1.
Povoľte a odstráňte skrutku z chrániča pomocou
1
imbusového kľúča (obr. B).
1
2.
Zdvihnite hriadeľ nástavca pre kultivátor a odstráňte
1
koncovku z hriadeľa.
3.
Vyrovnajte štrbinu v chrániči s kovovým výstupkom
na konci hriadeľa, nasuňte chránič na hriadeľ, kým nie sú
otvory pre skrutky v chrániči a kovový výstupok zarovnané
(obr. C a D).
4.
Na dotiahnutie skrutky v smere hodinových ručičiek
použite imbusový kľúč, aby ste bezpečne zaistili chránič.
Opis dielov na obr. D si pozrite nižšie:
D-1
PRIPOJENIE NÁSTAVCA PRE KULTIVÁTOR NA
POHONNÚ HLAVU
VAROVANIE: Nikdy nepripájajte alebo neupravujte
nástavec, keď pohonná hlava beží, alebo je nainštalovaná
batéria. Neschopnosť zastaviť motor a vybrať batériu môže
spôsobiť vážne zranenie.
Tento nástavec pre kultivátor je určený na použitie s
pohonnou hlavou EGO PH1400E/PH1420E/PHX1600.
1.
Zastavte motor a odstráňte akumulátor.
2.
Uvoľnite krídlový gombík na spojke pohonnej hlavy.
3.
Ak je koncovka umiestnená na hriadeli nástavca,
zložte ju a uložte na bezpečnom mieste pre neskoršie
použitie. Zarovnajte šípku na hriadeli kultivátora so šípkou
na spojke (obr. E) a zatlačte hriadeľ kultivátora do spojky,
kým nebudete počuť jasné „CVAKNUTIE" (obr. F).
Opis dielov na obr. E si pozrite nižšie:
Skrutka
