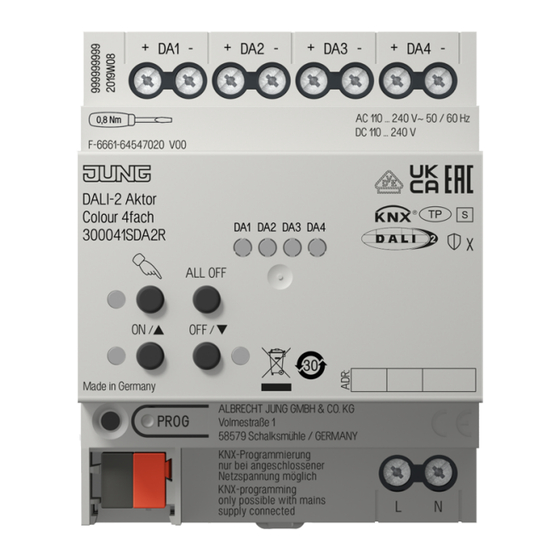

Seite 1 Produktdokumentation DALI-2 Aktor Colour 4fach Art.-Nr. 300041SDA2R ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Produktabbildung unverbindlich Telefax: +49 2355 806-204 kundencenter@jung.de Stand der Dokumentation: 22.01.2025 www.jung.de...
Seite 2: Inhaltsverzeichnis
Parameter für Statusfunktionen .............. 57 8.5.4 Objekte für Statusfunktionen .............. 60 Standby-Abschaltung................... 61 8.6.1 Parameter für Standby-Abschaltung ............ 63 8.6.2 Objekte für Standby-Abschaltung ............ 64 Beschreibung für Gerätefunktionen ................ 65 DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 2 von 240 99002203...
Seite 3 Parameter für Treppenhausfunktion ............. 208 9.8.2 Objekte für Treppenhausfunktion ............ 212 Betriebsstundenzähler .................. 213 9.9.1 Parameter für Betriebsstundenzähler ........... 218 9.9.2 Objekte für Betriebsstundenzähler ............ 221 10 Szenenfunktion ...................... 223 DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 3 von 240 99002203...
Seite 4 Inhaltsverzeichnis 10.1 Parameter für Szenen .................. 231 10.2 Objekte für Szenen .................... 239 DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 4 von 240 99002203...
Seite 5: Informationen Zum Produkt
über Szenen. Die Farbtemperatursteuerung erfolgt für jedes DALI System über separate Kommuni- kationsobjekte unabhängig zur Steuerung der Helligkeit und kann je Kanal alternativ zur Farbsteuerung verwendet werden. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 5 von 240 99002203...
Seite 6 Betrieb des Geräts umgeschaltet und individuell angepasst und abge- speichert werden, wodurch der Benutzer die Vorgaben der ETS beliebig ersetzen kann. Der erweiterte Szenenabruf ermöglicht das Umschalten von Szenen durch Schaltbefehle. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 6 von 240 99002203...
Seite 7 Programmierung durch die ETS muss die Netzspannung eingeschal- tet sein! Das Gerät ist zur Montage auf Hutschienen in geschlossenen Kleingehäu- sen oder Verteilern in festen Installationen vorgesehen. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 7 von 240 99002203...
Seite 8: Geräteaufbau
Status-LED der DALI Systeme DA1 ... DA4 Ein: DALI System eingeschaltet Blinkt langsam: Handbetrieb aktiv Blinkt schnell: DALI System per Handbedienung gesperrt ODER: Anzeige einer unzulässigen Fremdspannung am entsprechenden DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 8 von 240 99002203...
Seite 9 DALI System (z. B. Netzspannung angeschlossen). DALI Aktor ohne Funkti- on. Erst nach Beseitigung des Fehlers und einer neuen Initialisierung (Netz- spannungswiederkehr) ist der Aktor wieder betriebsbereit. (13) Anschlussklemmen für DALI Systeme DA1 … DA4 DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 9 von 240 99002203...
Seite 10: Auslieferungszustand
Zählerstand Betriebsstundenzähler: 0 Der Auslieferungszustand (Broadcast-Handbedienung) kann jederzeit wieder- hergestellt werden, indem das Applikationsprogramm mit Hilfe der ETS entla- den wird. Im Auslieferungszustand ist keine Farbtemperatur- oder Farbsteuerung mög- lich. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 10 von 240 99002203...
Seite 11: Technische Daten
Protokoll DALI EN 62386 Dauer Startvorgang max. 5 s Leitungstyp Mantelleitung 230 V, z. B. NYM Leitungslänge DALI (siehe Bild 2) Bild 2: Leitungslänge DALI Umgebungsbedingungen Umgebungstemperatur -5 ... +45 °C DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 11 von 240 99002203...
Seite 12 Bild 3: Klemmbare Leitungerquerschnitte Einbaubreite 72 mm / 4 TE Anschlussklemmen Anschlussart Schraubklemme Abisolierlänge 8 mm Passendes Werkzeug Kreuzschlitz-Schraubendreher PZ1 Plusminus (Pozidriv/Schlitz) (empfohlen) Kreuzschlitz-Schraubendreher Schlitz-Schraubendreher 4 mm Anzugsdrehmoment max. 0,8 Nm DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 12 von 240 99002203...
Seite 13: Sicherheitshinweise
DALI ist FELV (Funktionskleinspannung). Bei Installation auf sichere Trennung zwi- schen KNX und DALI und Netzspannung achten. Es ist ein Mindestabstand zwischen Bus- und DALI Netzspannungsadern von mindestens 4 mm einzuhalten. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 13 von 240 99002203...
Seite 14: Montage Und Elektrischer Anschluss
B. durch Netzspannung am DALI Anschluss gesteuert werden. Bei Nach- rüsten vorhandener DALI Installationen alle entsprechenden Bedieneinrichtun- gen entfernen. ￭ Zum Schutz vor gefährlichen Spannungen Abdeckkappe (Zubehör) auf den Busleitungsanschluss aufstecken. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 14 von 240 99002203...
Seite 15 10 s, ob ein identifizierter Kurzschluss weiterhin vorliegt. Wurde der Kurzschluss beseitigt, schaltet der Aktor die DALI Systemspannung automa- tisch wieder ein und arbeitet im Normalbetrieb weiter. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 15 von 240 99002203...
Seite 16: Inbetriebnahme
Programmiertaste drücken und für > 5 s halten. Die Programmier-LED blinkt schnell. Das Gerät führt einen Master-Reset durch, startet neu und ist nach ca. 5 s wieder betriebsbereit. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 16 von 240 99002203...
Seite 17 Inbetriebnahme Gerät auf Werkseinstellungen zurücksetzen Mit der Jung ETS Service-App kann das Gerät auf Werkseinstellungen zurückgesetzt werden. Diese Funktion nutzt die im Gerät enthaltene Firmware, die zum Zeitpunkt der Auslieferung aktiv war (Auslieferungszustand). Durch das Zurücksetzen auf Werkseinstellungen verliert das Gerät die physikalische Adresse und Konfiguration.
Seite 18 Inbetriebnahme oder ￭ ETS-Programmiervorgang durchführen, oder ￭ Busspannungsausfall herbeiführen. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 18 von 240 99002203...
Seite 19: Applikationsprogramme
Beleuchtung / Dimmer / DALI-2 Aktor Colour 4fach Konfiguration: S-mode standard Applikationen: Name DALI Aktor C02F21 Version 2.1 für ETS5 ab Version 5.7.7 oder ETS6 ab Version 6.1.1. ab Maskenversion SystemB (07B0) DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 19 von 240 99002203...
Seite 20: Funktionsumfang
Dimmverhalten und Dimmkennlinien parametrierbar. – Lampenschonendes Ein- und Ausschalten (Soft-EIN, Soft-AUS). – Sperrfunktion oder alternativ Zwangsstellungsfunktion parametrierbar. Bei Sperrfunktion ist das Blinken von Leuchten eines DALI Systems möglich. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 20 von 240 99002203...
Seite 21 ETS-Programmiervorgang einstellbar (für Helligkeitssteuerung). Bei Farbtem- peratur- und Farbsteuerung fest vorgegeben. – Multimasterfähig, es können weitere DALI-2 Sensoren als Application Control- ler in jedem DALI System installiert werden. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 21 von 240 99002203...
Seite 22: Hinweise Zur Software
Zur Projektierung und Inbetriebnahme des Gerätes wird die ETS6 empfohlen. Eine Projektierung und Inbetriebnahme des Geräts mit der ETS5 ab Version 5.7.7 oder ETS6 ab Version 6.1.1 ist möglich. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 22 von 240 99002203...
Seite 23: Beschreibung Für Geräteunabhängige Funktionen
Einsatz von DALI-2 Betriebsgeräten sichergestellt werden. Es wird die Verwendung von DALI-2 Betriebsgeräten empfohlen. Eine vollständige Liste von DALI-2 Betriebs- und Steuergeräten ist über den folgenden Link verfüg- bar: https://www.DALI alliance.org/products DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 23 von 240 99002203...
Seite 24 Schalt- oder Helligkeitszustände der DALI Systeme auf den KNX rückgemeldet werden. Auch ist die Übermittlung von Statusinformationen des DALI Aktors (Netz- spannungsausfall, DALI Kurzschluss) auf den KNX möglich. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 24 von 240 99002203...
Seite 25 Steuerung über den DALI Sensor nicht berücksichtigt. Die Anzahl der DALI Sensoren ist nicht begrenzt. Allerding zählen DALI Sensoren als DALI Teilnehmer, so dass dementsprechend weniger DALI Betriebsgeräte ange- schlossen werden dürfen. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 25 von 240 99002203...
Seite 26: Zentralsteuerung
8.1.3 DALI Gerätetypen Abhängig vom Gerätetyp können über den DALI Aktor DALI Betriebsgeräte mit unter- schiedlichen Funktionsumfängen gesteuert werden. In der folgenden Tabelle sind die unterstützten Funktionsumfänge aufgelistet. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 26 von 240 99002203...
Seite 27 (Amber [A], Freecolour [F]) werden nicht unterstützt. 3: Die Gerätetypen "DT8 (Farbtemperatur)", "DT8 (Farbe RGB)" und "DT8 (Farbe RGBW)" sind nur projektierbar, wenn die Einbindung von DT8-Be- triebsgeräten vorgesehen ist. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 27 von 240 99002203...
Seite 28: Parameter Für Dali System
Farbe im Farbraum "RGB" möglich. Helligkeit & Farbe RGBW (DT8): Es ist das Steuern der Helligkeit und darüber hin- aus auch der Farbe im Farbraum "RGBW" möglich. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 28 von 240 99002203...
Seite 29: Bedienung Und Anzeige
Farbe dem Zustand "#000000" (Schwarz) und der optionale Weißwert "#00" entspricht. Hierdurch wird sicher- gestellt, dass eine manuelle Helligkeitsansteuerung über die Handbedienung für den Anwender erkennbar ist. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 29 von 240 99002203...
Seite 30 Bei der Bedienung der DALI Systeme mit Tastenfeld unterscheidet das Gerät zwi- schen kurzer und langer Betätigung. – Kurz: Betätigung kürzer als 1 Sekunde – Lang: Betätigung zwischen 1 und 5 Sekunden DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 30 von 240 99002203...
Seite 31 Befehl der letzten Handbedienung an. Alle DALI Teilnehmer aller DALI Systeme ausschalten Das Gerät befindet sich im permanenten Handbetrieb. ￭ Taste ALL OFF (11) kurz betätigen. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 31 von 240 99002203...
Seite 32 Die LED (12) blinkt langsam. DALI System ist freigegeben. ￭ Busbetrieb aktivieren (siehe Kapitel Permanenten Handbetrieb ein-/ausschal- ten). Via Handbedienung gesperrte DALI Systeme können im Handbetrieb bedient wer- den. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 32 von 240 99002203...
Seite 33: Ets-Konfiguration
Die Handbedienung ist bei eingeschalteter Busspannung grundsätzlich freige- geben. Die DALI Systeme können über den Bus oder durch die Handbedie- nung angesteuert werden. Diese Einstellung entspricht der Werksauslieferung. ￭ Den Parameter "Handbedienung bei Busbetrieb" deaktivieren. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 33 von 240 99002203...
Seite 34 Wenn über den KNX vor oder während der Handbedienung eine Zwangsstellung oder eine Sperrfunktion aktiviert wurde, führt der Aktor für das betroffenen DALI Sys- tem diese höher priorisierten Funktionen aus. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 34 von 240 99002203...
Seite 35 Parameter "Bei Busspannungswiederkehr", ob eine Hand- bedienung beim Wiedereinschalten der Busspannung beendet wird, oder nicht. In beiden Fällen wird beim Beenden eines Handbetriebs nicht das vor- DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 35 von 240 99002203...
Seite 36 Busspannung ausgesendet werden. Die Funktion der Statusmeldung ist konfigurierbar. Die Handbedienung bei Busbetrieb muss freigegeben sein. ￭ Den Parameter "Status-Objekt" auf der Parameterseite "Handbedienung" akti- vieren. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 36 von 240 99002203...
Seite 37 Eine vor Ort aktivierte Sperrung der Bussteuerung wird bei Busspannungsaus- fall oder -wiederkehr nicht zurückgesetzt. Ein Ausfall der Versorgungsspan- nung (Netzspannungsausfall) oder ein ETS-Programmiervorgang deaktiviert die Sperrung der Bussteuerung stets. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 37 von 240 99002203...
Seite 38: Statusanzeige
Tür geschlossen, bleiben die Status-Anzeigen zur Energieeinsparung ausgeschaltet. Während einer laufenden Anzeigedauer sendet das Objekt "Temporäre Statusanzei- ge" bei weiteren Betätigungen der Taste "Handbedienung" keine neuen Telegramme aus. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 38 von 240 99002203...
Seite 39: Parameter Für Bedienung Und Anzeige
0 = inaktiv / 1 = permanente Handbedienung aktiv: Das Objekt ist nur dann "EIN", wenn die permanente Handbedienung aktiviert ist. Dieser Parameter ist nur sichtbar, wenn die Statusfunktion freigegeben ist. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 39 von 240 99002203...
Seite 40 Eine Sperrung durch die Handbedienung wird nur dann zugelassen, wenn dieser Parameter aktiviert ist. Dieser Parameter ist nur sichtbar, wenn die Handbedienung bei Busbetrieb freigege- ben ist. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 40 von 240 99002203...
Seite 41 Wert "EIN". Wenn das Objekt ein Telegramm mit dem Wert "AUS" oder "EIN" emp- fängt, zeigen die Status-LED gemäß Anzeigedauer den Zustand der Ausgänge an. Die Handbedienung wird dabei nicht aktiviert. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 41 von 240 99002203...
Seite 42: Objektliste Für Bedienung Und Anzeige
Status-LED gemäß Anzeigedauer den Zustand der Ausgänge an. Die Handbe- dienung wird dabei nicht aktiviert. Das Objekt ist nur sichtbar, wenn die temporäre Statusanzeige mit Ansteuerung über Objekt aktiviert ist. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 42 von 240 99002203...
Seite 43: Prioritäten
1. Priorität: Handbetrieb (oberste Priorität) – 2. Priorität: Szenen – 3. Priorität: Zwangsstellungsfunktion oder Sperrfunktion – 4. Priorität: Normalbetrieb / direkter Busbetrieb. Dazu gehören... Schalten Dimmen Helligkeitswert Farbtemperaturwert Farbwerte Zentralfunktionen Treppenhausfunktion DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 43 von 240 99002203...
Seite 44 Beginn dieser Funktionen erneut auszuführen. Die Helligkeit bleibt dann im- mer auf dem Zustand der Handbedienung stehen, der Busbetrieb über Schal- ten, Dimmen, Wert, Szene, Zentral wird gesperrt. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 44 von 240 99002203...
Seite 45: Zentralfunktionen
Nach Bus-/Netzspannungswiederkehr sind alle Zentralfunktionen inaktiv. Es werden keine Zentralfunktionen bei Bus-/Netzspannungsausfall gespeichert. Bei einer Ansteuerung über eine Zentralfunktion kann für jedes DALI System das Senden des Schaltstatus und des Helligkeitswertes verzögert werden. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 45 von 240 99002203...
Seite 46 Das entsprechende DALI System ist der Zentralfunktion zugeordnet. Er kann zentral beeinflusst werden. Der durch die Zentralfunktionen neu eingestellte Zustand wird in den Status- objekten nachgeführt und auch auf den KNX ausgesendet. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 46 von 240 99002203...
Seite 47: Parameter Für Zentralfunktionen
Diese Parameter sind nur verfügbar, wenn die Verzögerung für Rückmeldungen ak- tiviert ist. Zuordnung... Checkbox (ja / nein) Dieser Parameter ordnet die Zusatzfunktionen dem DALI System zu. Der Parameter ist nur bei freigegebenen Zentralfunktionen sichtbar. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 47 von 240 99002203...
Seite 48 Im Zustand "AUS" ignoriert das DALI System ein Telegramm "Hochdimmen". Der Parameter ist nur bei freigegebenen Zentralfunktionen und nur bei der Funktion "Schalten & Dimmen" sichtbar. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 48 von 240 99002203...
Seite 49: Objektliste Für Zentralfunktionen
DALI System 1..4 - Zen- 1 Byte 5.001 K, -, S, -, A tralfunktion... - Eingang 1-Byte-Objekt zur zentralen Vorgabe eines absoluten Helligkeitswerts in den Gren- zen der minimalen bis maximalen Helligkeit. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 49 von 240 99002203...
Seite 50: Statusfunktionen
Hierzu steht ein 4-Byte-Kommunikationsobjekt gemäß KNX DPT 27.001 zur Verfügung. Dieses Objekt kann den Schaltzustand der vier DALI Systeme visualisieren. Bild 8: Struktur der Objekte der Sammelrückmeldung für die DALI Systeme 1-4 DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 50 von 240 99002203...
Seite 51 In der ETS kann festgelegt werden, wann der DALI Aktor den Rückmeldewert für die Sammelrückmeldung aktualisiert. Der zuletzt vom DALI Aktor aktualisierte Objektwert wird dann aktiv auf den KNX gemeldet, sofern das "Übertragen"-Flag an den Kom- DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 51 von 240 99002203...
Seite 52 Schaltzustand während der Verzöge- rung ändert. ￭ Den Parameter deaktivieren. Die Sammelrückmeldung wird nach Bus- oder Netzspannungswiederkehr oder nach einem ETS-Programmiervorgang sofort ausgesendet. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 52 von 240 99002203...
Seite 53: Dali Rückmeldungen
Der Status für einen DALI Kurzschluss ist aktiviert und das Kommunikations- objekt ist verfügbar. ￭ Den Parameter deaktivieren. Der Status für einen DALI Kurzschluss ist deaktiviert. Das Kommunikationsob- jekt ist ausgeblendet. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 53 von 240 99002203...
Seite 54 Den Parameter aktivieren. Zudem den Parameter "Sendeverhalten" auf "nur bei Spannungsausfall" konfigurieren. Sobald ein Netzspannungsausfall am DALI Aktor erkannt wird, sendet das Ge- rät sofort ein Statustelegramm aus. Wenige Sekunden danach stellt es seinen Betrieb ein. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 54 von 240 99002203...
Seite 55 Der Fehlerstatus im DALI System wird ausgesendet, sobald sich der Zustand verändert. ￭ Den Parameter "Fehler im DALI System" deaktivieren. Der Fehlerstatus im DALI System ist nicht verfügbar. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 55 von 240 99002203...
Seite 56 DALI Fehler erkannt wird, sendet das Aktor auch ein entsprechendes Status- telegramm aus. Die Rückmeldung wird nur nach Busspannungswiederkehr (Netzspannung am Aktor während Busausfall permanent eingeschaltet) nicht automatisch auf den KNX ausgesendet. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 56 von 240 99002203...
Seite 57: Parameter Für Statusfunktionen
Eingänge ändern. Ändern sich Telegrammwerte nicht (z. B. bei zyklischen Tele- grammen auf die Eingangsobjekte mit gleichem Telegrammwert), dann bleibt die Rückmeldung unverändert. Folglich wird dann kein Telegramm mit selbem Inhalt wiederholt ausgegeben. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 57 von 240 99002203...
Seite 58 Betrieb ein. Beim Einschalten der Netzspannungsversorgung initialisiert sich der Aktor. Danach sendet er einmalig ein Statustelegramm aus und signalisiert, dass die Netzspannung eingeschaltet ist. Dieser Parameter ist nur bei freigegebener Netzspannungsüberwachung verfügbar. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 58 von 240 99002203...
Seite 59 Kurzschluss auf der DALI Leitung identifiziert wird, sendet der Aktor einen Status auf den KNX aus, wenn die Statusfunktion für DALI Kurzschluss an dieser Stelle freigegeben ist. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 59 von 240 99002203...
Seite 60: Objekte Für Statusfunktionen
DALI Aktor dieses 1-Bit-Kommunikationsobjekt verwendet. Die Telegrammpo- larität dieses Objektes ist fest vorgegeben: Netzspannung vorhanden = 0, Netzspan- nungsausfall = 1. Dieses Objekt ist nur verfügbar, wenn die Statusmeldung "Versorgungsspannung" aktiviert ist. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 60 von 240 99002203...
Seite 61: Standby-Abschaltung
Kommando einschalten soll. Die Zeit zwischen dem Senden dieses Status (Einschal- ten der Netzspannung) und dem Aussenden des DALI Kommandos kann durch den Parameter "Verzögerung Wiederanlauf DALI" (0...10 s) verzögert werden. Hierdurch DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 61 von 240 99002203...
Seite 62 Der Parameter "Zyklisches Senden" legt fest, ob das zyklische Senden freigegeben ist oder nicht. Bei Freigabe wird durch den Parameter "Zyklus- zeit" auf derselben Parameterseite die Zeit für das zyklische Senden definiert. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 62 von 240 99002203...
Seite 63: Parameter Für Standby-Abschaltung
Wiederkehr der Netzspannung ausreichend Zeit gegeben, sich zu in- itialisieren, um ordnungsgemäß auf die Kommandos des DALI Aktors reagieren zu können. Dieser Parameter ist nur bei freigegebener Standby-Abschaltung verfügbar. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 63 von 240 99002203...
Seite 64: Objekte Für Standby-Abschaltung
1-Bit-Objekt zur Anbindung eines KNX Schaltaktors zwecks Ausführung einer Stand- by-Abschaltung der angesteuerten Betriebsgeräte eines DALI Systems (aus- und einschalten der Netzspannungsversorgung der Betriebsgeräte). Dieses Objekt ist nur verfügbar, wenn die Standby-Abschaltung konfiguriert ist. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 64 von 240 99002203...
Seite 65: Beschreibung Für Gerätefunktionen
Wenn Werte über das Helligkeitswertobjekt empfangen werden, die kleiner als die konfigurierte Minimalhelligkeit sind, stellt der DALI Aktor für das DALI Sys- tem als neuen Helligkeitswert die minimale Helligkeit ein. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 65 von 240 99002203...
Seite 66 Wenn keine Soft-EIN-Funktion aktiviert ist, wird der Helligkeitswert beim Ein- schalten quasi angesprungen (über minimales DALI Fading von 0,7 s). Sobald eine Soft-EIN-Funktion aktiviert ist, wird die Einschalthelligkeit gemäß der Dimmgeschwindigkeit für die Soft-EIN-Funktion angedimmt. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 66 von 240 99002203...
Seite 67 DPT 249.600 ausgelöst werden. Zusätzlich ist auch das Einstellen von Hellig- keitswerten durch eine Sperr- oder Zwangsstellungsfunktion oder durch die Szenenfunktion möglich. Auch bei Busspannungsausfall oder bei Bus- oder DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 67 von 240 99002203...
Seite 68 “Zeit für Helligkeitswert über Fading“ für das absolute Dimmen eingestellt. Der Dimmvorgang dauert dann immer genau die eingestellte Zeit, egal bei welchem Ausgangswert der Dimmvorgang startet. Bei einem Szenenabruf kann das Dimmverhalten separat konfiguriert werden. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 68 von 240 99002203...
Seite 69 Helligkeit stoppt der Dimmvorgang. ￭ Den Parameter einstellen auf "keine Reaktion". Das DALI System schaltet im Zustand "AUS" durch das relative Dimmtele- gramm nicht ein. Das DALI System bleibt ausgeschaltet. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 69 von 240 99002203...
Seite 70: Dimmkennlinien
Raum die Hälfte seiner Lichtleistung ab) empfindet das menschliche Auge eine weitaus größere Helligkeit. Helligkeitsänderungen im oberen physikalisch möglichen Dimmbereich (> 50% Lichtstrom) werden in der Regel durch das Auge kaum noch wahrgenommen. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 70 von 240 99002203...
Seite 71 Betriebsgeräte ergibt sich ein linearer Dimmverlauf des relativen Lichtstroms am physikalischen Ausgang eines Betriebsgeräts. Auch Statustelegramme des Helligkeitswerts werden durch Umrechnung angepasst. Dabei kann es aufgrund des internen Rechenprozesses zu leichten Abweichungen DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 71 von 240 99002203...
Seite 72 Auge nimmt den Helligkeitsunterschied zu vorherigen Dimmstellung kaum noch wahr. Der Dimmvorgang wirkt unstetig. Bild 13: Lineare Dimmkennlinie am Ausgang eines Betriebsgeräts (relativer Lichtstrom [%] abhängig vom 8-Bit-KNX Datenwert [0...255]) DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 72 von 240 99002203...
Seite 73 DALI Seite weiter. Durch Kombination der Wertweiterleitung des Aktors und der loga- rithmischen Kennlinie der Betriebsgeräte ergibt sich ein logarithmischer Dimmverlauf des relativen Lichtstroms am physikalischen Ausgang eines Betriebsgeräts. Auch in DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 73 von 240 99002203...
Seite 74 Auge nimmt deutlich einen Helligkeitsunterschied zu vorherigen Dimm- stellung wahr. Der Dimmvorgang wirkt kontinuierlich. Bild 14: Logarithmische Dimmkennlinie am Ausgang eines Betriebsgeräts (relativer Lichtstrom [%] abhängig vom 8-Bit-KNX Datenwert [0...255]) DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 74 von 240 99002203...
Seite 75 KNX Helligkeit: 50% -> DALI Datenwert (APL): 147 -> Lichtstrom: ca. 5,4% -> Das menschliche Auge nimmt subjektiv etwas mehr als eine halbe Leuchtmittelhelligkeit wahr. KNX Helligkeit: 75% -> DALI Datenwert (APL): 224 -> Lichtstrom: ca. 44% -> Das DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 75 von 240 99002203...
Seite 76 Der Dimmvorgang kann - abhängig vom Leuchtmittel - jedoch noch kontinuierlich wirken. Bild 15: Kombinierte Dimmkennlinie am Ausgang eines Betriebsgeräts (relativer Lichtstrom [%] abhängig vom 8-Bit-KNX Datenwert [0...255]) DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 76 von 240 99002203...
Seite 77 Anpassung an das subjektive Helligkeitsempfinden des menschlichen Auges. Sie kann als Alternative zur linearen oder logarithmischen Kennlinie verwendet werden, wenn das Dimmverhalten eines Leuchtmittels bei Verwendung der zwei anderen Dimmkennlinien nicht dem Anwenderwunsch entspricht. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 77 von 240 99002203...
Seite 78: Parameter Für Helligkeit
Dieser Memorywert wird nichtflüchtig im DALI Aktor abgespeichert, so dass nach Bus- oder Netzspannungswiederkehr der Wert erhalten bleibt. Nach einem ETS-Pro- grammiervorgang ist der Memorywert auf "100%" vordefiniert. Dieser Wert wird op- tional durch die Maximalhelligkeit begrenzt. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 78 von 240 99002203...
Seite 79 Formel: t = 255 x Zeit zwischen zwei Dimmschritten [ms]. Der tatsächlich dimmbare Bereich wird durch die konfigurierte Minimal- und Maximalhelligkeit eingeschränkt. Dieser Parameter ist nur bei der Einstellung "Bei Empfang eines Helligkeitswertes = andimmen" verfügbar. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 79 von 240 99002203...
Seite 80 Helligkeit stoppt der Dimmvorgang. keine Reaktion: Das DALI System schaltet im Zustand "AUS" durch das relative Dimmtelegramm nicht ein. Das DALI System bleibt ausgeschaltet. DALI Systeme -> DALI System... -> Dimmkennlinie DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 80 von 240 99002203...
Seite 81 Kennlinienverlauf des relativen Lichtstroms am physikalischen Ausgang eines Betriebsgeräts mit einer weniger starken Steigung besonders im oberen Dimmbereich. Auch in diesem Fall sind KNX Statustelegramme des wirksamen DALI Helligkeitswerts möglich. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 81 von 240 99002203...
Seite 82: Objekte Für Helligkeit
Zeit im Telegramm als "ungültig" definiert, führt der DALI Aktor beim absoluten Dimmen stets das in den ETS-Parametern definierte Dimmverhalten aus. Dieses Objekt ist nur im Funktionsumfang "Farbtemperatursteuerung" verfügbar. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 82 von 240 99002203...
Seite 83: Steuerung Der Farbtemperatur
Betriebsgeräte die Leuchtmittel bedarfsweise hinzu- oder abschalten. Hierdurch kann es in Übergangsbereichen zu Schaltvorgän- gen kommen, die Dimmvorgänge der Farbtemperatur kurzzeitig unstetig er- scheinen lassen. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 83 von 240 99002203...
Seite 84 ETS-Programmiervorgang oder durch einen Busspannungsausfall nicht beeinflusst ("keine Änderung"). Bei Bus-/Netzspan- nungswiederkehr wird die zuletzt vor Bus-/Netzspannungsausfall aktive Farb- temperatur wiederhergestellt. Folglich wird diese Farbtemperatur als nachzu- DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 84 von 240 99002203...
Seite 85 - TW) unterstützen, kann die Farbtemperatur durch einen relativen oder absoluten Dimmvorgang verändert werden. Der durch einen Dimmvorgang einstellbare Farb- temperaturbereich wird an den Grenzen definiert durch die in der ETS vorgegebenen minimale und maximale Farbtemperatur. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 85 von 240 99002203...
Seite 86 Szenenabruf kann in der ETS parametriert werden, ob der Wert direkt angesprungen, alternativ über eine Dimmzeit angedimmt oder ein Fading aus- geführt wird. Beim Dimmen über das 6-Byte-Kombiobjekt ist es möglich, eine DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 86 von 240 99002203...
Seite 87 Die Leuchte wird über KNX Telegramme geschaltet und in der Helligkeit ge- dimmt. Beim Dimmen soll sich die Farbtemperatur automatisch der Dimmstellung zur Helligkeit anpassen, ohne dass die Farbtemperatur separat über den KNX vorgege- DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 87 von 240 99002203...
Seite 88 3.000 K 10.000 K 8.000 K Bereich der automatischen Anpassung dimmbarer Bereich Farbtemperatur Bild 19: Automatische Anpassung der Farbtemperatur an die eingestellte Helligkeit Beispiel mit eingeschränktem Helligkeits- und Farbtemperaturbereich DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 88 von 240 99002203...
Seite 89 Sobald ein neuer Farbtemperaturwert vorgegeben wird, wird dieser anhand der konfigurierten Fading-Zeit für das absolute Dimmen eingestellt. Der Dimm- vorgang dauert dann immer genau die eingestellte Zeit, egal bei welchem Ausgangswert der Dimmvorgang startet. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 89 von 240 99002203...
Seite 90 Einschalthelligkeit ein. Die Farbtempera- tur wird auf den empfangenen Farbtemperaturwert eingestellt. Sofern das Dimmverhalten auf "anspringen" konfiguriert ist, wird unmittelbar der vorgese- hene Farbtemperaturwert eingestellt. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 90 von 240 99002203...
Seite 91 Optional ist es möglich, beim Dimmen der Helligkeit automatisch auch die Farbtem- peratur proportional zu verändern. Hierdurch kann mit geringem Projektierungsauf- wand durch nahezu jedes farbtemperatursteuerbare Leuchtmittel ein Temperatur- DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 91 von 240 99002203...
Seite 92 Farbtemperatur des DALI Systems proportional mit verändert. Bei Abdim- men wird die Farbtemperatur wärmer. Beim Aufdimmen wird die Farbtempera- tur kälter. Die Farbtemperatur kann zudem separat gesteuert werden. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 92 von 240 99002203...
Seite 93: Parameter Für Farbtemperatur
Aktors überschritten wird. Auf diese Weise kann die obere Farbtemperatur der ange- steuerten Leuchtmittel der DALI Betriebsgeräte individuell eingeschränkt und an den jeweiligen Anwendungsfall angepasst werden. Die konfigurierte maximale Farbtemperatur muss größer als die minimale Farbtem- peratur sein. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 93 von 240 99002203...
Seite 94 Farbtemperatur definierten Bereiches liegt, be- grenzt der DALI Aktor die Einschaltfarbtemperatur auf die festgelegten Grenzen. Dieser Parameter ist nur bei der Einstellung "Einschaltfarbtemperatur = vorgeben" verfügbar. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 94 von 240 99002203...
Seite 95 Zeit für Farbtemperaturwert über Fading 0..20...240 s Einstellung der Fading-Zeit für das absolute Dimmen. Dieser Parameter ist nur bei der Einstellung "Bei Empfang eines Farbtemperaturwer- tes = Fading" verfügbar. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 95 von 240 99002203...
Seite 96 Farbtemperaturtelegramm nicht ein. Das DALI System bleibt ausgeschaltet. Beim nächsten Einschalten wird der zuletzt empfangene Farbtemperaturwert nur dann nachgeführt, sofern der Parameter "Einschaltfarbtemperatur" auf die Einstellung "nachführen" parametriert ist. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 96 von 240 99002203...
Seite 97 Änderung: Das absolute Dimmen der Helligkeit über einen 1-Byte-Helligkeits- wert hat keine Auswirkung auf die Farbtemperatur des DALI Systems. Die Farbtem- peratur kann ausschließlich separat gesteuert werden. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 97 von 240 99002203...
Seite 98 Farbtemperatur kälter. Die Farbtemperatur kann zudem separat gesteuert werden. keine Änderung: Das relative Dimmen der Helligkeit über ein 4-Bit-Dimmtelegramm hat keine Auswirkung auf die Farbtemperatur des DALI Systems. Die Farbtempera- tur kann ausschließlich separat gesteuert werden. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 98 von 240 99002203...
Seite 99: Objekte Für Farbtemperatur
Helligkeit wird dann innerhalb der übermittelten Dimmzeit angedimmt (Fading). Ist die Zeit im Telegramm als "ungültig" definiert, führt der DALI Aktor beim absoluten Dimmen stets das in den ETS-Parametern definierte Dimmverhalten aus. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 99 von 240 99002203...
Seite 100: Steuerung Der Farbe
DALI Seite. Der Parameter "Bei Empfang eines Farbwertes" definiert, ob der Wert direkt angesprungen, oder alternativ ein Dimmvorgang über ein zeit- gesteuertes Fading ausgeführt wird. Bild 21: KNX Datentyp "RGB kombiniert" (DPT 232.600) DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 100 von 240 99002203...
Seite 101 Der DALI Aktor errechnet aus den vorgegebenen HSV-Werten die im DALI verwendeten RGB Werte. Neben den Vorgabe-Objekten stehen vier weitere Objekte derselben Datentypen für die Statusanzeige der aktuell eingestellten Farbe zur Verfügung. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 101 von 240 99002203...
Seite 102 Wenn eine Farbe eingeschaltet wird, schaltet der DALI Aktor immer auch die Helligkeit auf die konfigurierte Einschalthelligkeit ein. ￭ Den Parameter "Einschaltfarbe" auf "Memorywert (Wert wie vor letztem Aus- schalten)" einstellen. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 102 von 240 99002203...
Seite 103 Zustand "AUS" auch einschalten. Auch hierbei kann es in manchen Anwendungsfällen erforderlich sein, dass ein ausgeschaltetes DALI System weiterhin ausgeschaltet bleibt, sofern ein neuer Farbwert absolut vorgegeben wird. Der Parameter "Verhalten im ausgeschalteten Zustand beim Ändern der DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 103 von 240 99002203...
Seite 104 Sobald ein neuer Farbwert empfangen wird, stellt der DALI Aktor diesen Wert innerhalb der vorgegebenen Fading-Zeit ein. ￭ Den Parameter "Bei Empfang eines Farbwertes" auf "anspringen" einstellen. Sobald ein neuer Farbwert empfangen wird, wird dieser unmittelbar ange- sprungen. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 104 von 240 99002203...
Seite 105 Parameter "Verhalten im ausgeschalteten Zustand beim Ändern der Farbe durch relatives Dimmen" eingestellt wird. Die individuelle Ansteuerung der Farben "Rot", "Grün", "Blau" und optional auch "Weiß" erfolgt durch jeweils getrennte 4-Bit- Objekte. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 105 von 240 99002203...
Seite 106 Das DALI System bleibt ausgeschaltet. Beim nächsten Ein- schalten wird der zuletzt gedimmte Farbwert nur dann nachgeführt, sofern der Parameter "Einschaltfarbe" auf die Einstellung "nachführen" parametriert ist. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 106 von 240 99002203...
Seite 107: Parameter Für Farbsteuerung
Bedarfsweise ist je Farbe ein Statusobjekt verfügbar, welches den einge- stellten absoluten Farbwert (DPT 5.001 / 0...100%) angezeigt. Der DALI Aktor über- trägt die vom KNX empfangenen RGB-Farben direkt auf die DALI Seite. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 107 von 240 99002203...
Seite 108 0...100%) vorgegeben. Der DALI Aktor errechnet aus den vorgegebenen HSV-Wer- ten die im DALI verwendeten RGB Werte. Neben den Vorgabe-Objekten stehen vier weitere Objekte derselben Datentypen für die Statusanzeige der aktuell eingestellten Farbe zur Verfügung. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 108 von 240 99002203...
Seite 109 Weißwert (W) 0...255 Einstellung des Weißwerts der Einschaltfarbe. Dieser Parameter ist nur bei der Einstellung "Einschaltfarbe = vorgeben" in den Far- bräumen "RGBW kombiniert", "RGBW einzeln" und "HSVW" verfügbar. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 109 von 240 99002203...
Seite 110 Ändern einer Farb-Intensität. Die Dimmgeschwindigkeit für ein relatives Dimmen der Farbe kann an dieser Stelle parametriert werden. Dieser Parameter ist nur in den Farbräumen "RGB einzeln" und "RGBW einzeln" verfügbar. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 110 von 240 99002203...
Seite 111 Farb-Dimmtelegramm nicht ein. Das DALI System bleibt ausgeschaltet. Beim nächs- ten Einschalten wird der zuletzt gedimmte Farbwert nur dann nachgeführt, sofern der Parameter "Einschaltfarbe" auf die Einstellung "nachführen" parametriert ist. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 111 von 240 99002203...
Seite 112: Objekte Für Farbsteuerung
DALI Aktor immer auch die Helligkeit auf die konfigu- rierte Einschalthelligkeit ein. Dieses Objekt ist nur im Farbraum "RGB einzeln" oder "RGBW einzeln" verfügbar. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 112 von 240 99002203...
Seite 113 5.001 K, -, S, -, A gabe gang 1-Byte-Objekt zur absoluten Vorgabe der Lichtfarbe Rot (0...100%). Dieses Objekt ist nur im Farbraum "RGB einzeln" oder "RGBW einzeln" verfügbar. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 113 von 240 99002203...
Seite 114 DALI System 1...4 - Ein- 4 Bit 3.007 K, -, S, -, A Vorgabe gang 4-Bit-Objekt zur relativen Vorgabe der Lichtfarbe Weiß (0...100%). Dieses Objekt ist nur im Farbraum "RGBW einzeln" verfügbar. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 114 von 240 99002203...
Seite 115 1 Byte 5.001 K, -, S, -, A gang 1-Byte-Objekt zur direkten Vorgabe des Weißwerts (W = White / 0...100%). Dieses Objekt ist nur im Farbraum "HSVW" verfügbar. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 115 von 240 99002203...
Seite 116: Automatischer Farbkreisdurchlauf
(optional mit statischem Weißwert) in der ETS vorgegeben werden, oder alterna- tiv an der Farbe ansetzen, bei der im Zuge eines vorherigen Farbkreisdurchlaufes zuletzt ein Stopp ausgeführt wurde. Bild 25: Farbverlauf abhängig vom Farbwinkel beim automatischen Farbkreisdurch- lauf DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 116 von 240 99002203...
Seite 117 Farbkreisdurchlauf - Start/Stopp". Das Datenformat ist auf 1-Bit (DPT 1.010) eingestellt. Ein Start erfolgt durch ein EIN-Telegramm. Ein Stopp durch ein AUS-Telegramm. ￭ Den Parameter einstellen auf "Dimm-Objekt (4 Bit)". DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 117 von 240 99002203...
Seite 118 Farbverlauf aus. Erst ein nachfolgendes Einschalten der Helligkeit steuert die Leuchtmittel dann auf die intern nachgeführte Farbe um, jedoch nur, wenn die Einschaltfarbe auch auf "nachführen" konfiguriert ist. ￭ Den Parameter einstellen auf "einschalten". DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 118 von 240 99002203...
Seite 119 Den Parameter einstellen auf "gegen Uhrzeigersinn". Der Farbkreis wird gemäß HSV-Farbraum grundsätzlich gegen den Uhrzeiger- sinn durchlaufen (360° --> 0° / Rot --> Blau --> Grün --> Rot). DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 119 von 240 99002203...
Seite 120 ￭ Den Parameter einstellen auf "Durchlauf stoppen". Nach Erreichen der Bereichsgrenze 360° oder 0° (Rot) wird der Farbkreis- durchlauf automatisch gestoppt. ￭ Den Parameter einstellen auf "Durchlauf fortsetzen". DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 120 von 240 99002203...
Seite 121 Die Gesamtlaufzeit definiert ausschließlich die Dauer und die Farbwinkel- Schrittweite eines vollen Farbkreisdurchlaufes. Sie gibt keinen Start- oder Stoppzeitpunkt vor. Ein Durchlauf kann vor Ablauf der Gesamtlaufzeit ge- stoppt werden. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 121 von 240 99002203...
Seite 122: Parameter Für Farbkreisdurchlauf
Dieser Parameter ist nur verfügbar, wenn der Parameter "Beim Starten im ausge- schalteten Zustand = einschalten" konfiguriert ist. Farbwinkel 0°...360° Einstellung des Startwert-Farbwinkels. Dieser Parameter ist nur bei der Einstellung "Startwert = vorgeben" verfügbar. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 122 von 240 99002203...
Seite 123 Aus- und wieder Einschalten der zugeordneten DALI Betriebsgeräte. Die Zeit zwischen AUS und EIN beträgt dabei unveränderbar 1 Se- kunde. Durch den kurzen Schaltvorgang werden keine Status-Telegramme erzeugt. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 123 von 240 99002203...
Seite 124 Die Gesamtlaufzeit definiert ausschließlich die Dauer und die Farbwinkel-Schrittwei- te eines vollen Farbkreisdurchlaufes. Sie gibt keinen Start- oder Stoppzeitpunkt vor. Ein Durchlauf kann vor Ablauf der Gesamtlaufzeit gestoppt werden. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 124 von 240 99002203...
Seite 125: Objekte Für Farbkreisdurchlauf
4-Bit-Objekt zum Starten und Stoppen eines automatischen Farbkreisdurchlaufes ("Dimmschritt auf oder ab" = Start, "Dimmen stopp" = Stopp). Dieses Objekt ist verfügbar, wenn das Starten und Stoppen des Farbkreisdurchlau- fes per 4-Bit-Dimm-Objekt erfolgen soll. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 125 von 240 99002203...
Seite 126: Automatischer Helligkeitsdurchlauf
Helligkeitsdurchlauf gestoppt oder in entgegengesetzte Richtung fortgesetzt wird. Optional besteht die Möglichkeit, beim Erreichen einer Bereichsgrenze eine kurze Vi- sualisierung durch das Leuchtmittel durchzuführen, um im Anschluss den Durchlauf DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 126 von 240 99002203...
Seite 127 Helligkeitsdurchlauf gestartet wurde, wird der Farbkreisdurchlauf automa- tisch gestoppt. Gleiches gilt in umgekehrter Weise. Es ist nicht zulässig, die Start/Stopp-Objekte beider Funktionen eines DALI Systems mit identischen Gruppenadressen zu verknüpfen! DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 127 von 240 99002203...
Seite 128 Helligkeitswert eingestellt. Dieser Memorywert wird nichtflüchtig im DALI Aktor abgespeichert, so dass nach Bus- oder Netzspannungswiederkehr der Wert erhalten bleibt. Nach einem ETS-Programmiervorgang ist der Wert auf Maximalhelligkeit vordefiniert. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 128 von 240 99002203...
Seite 129 Bild 31: Helligkeitsdurchlauf Richtung "dunkler" ￭ Den Parameter einstellen auf "toggeln". Beim Umschalten ändert der DALI Aktor nach jedem Start automatisch die Richtung des Helligkeitsdurchlaufes. Bild 32: Helligkeitsdurchlauf mit umschaltender Durchlaufrichtung DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 129 von 240 99002203...
Seite 130 Wenn der Helligkeitsbereich durch Vorgabe einer Minimalhelligkeit größer 1% und einer Maximalhelligkeit kleiner 100% eingeschränkt wurde, ist die wirksa- me Laufzeit des Helligkeitsdurchlaufes entsprechend kürzer als die konfigu- rierte Gesamtlaufzeit. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 130 von 240 99002203...
Seite 131: Parameter Für Helligkeitsdurchlauf
Reaktion: Beim Starten wird das DALI System nicht einschaltet. Der DALI Ak- tor ignoriert den Start des Helligkeitsdurchlaufes. Einschalten: Es ist ein fester Startwert als Start-Helligkeitswert vorgeben. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 131 von 240 99002203...
Seite 132 Die Durchlaufrichtung kann entweder in Richtung heller, in Richtung dunkler oder al- ternierend (Umschalten der Richtung durch toggeln) erfolgen. Beim Umschalten än- dert der DALI Aktor nach jedem Start automatisch die Richtung des Helligkeitsdurch- laufes. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 132 von 240 99002203...
Seite 133 Die Gesamtlaufzeit definiert ausschließlich die Dauer und die Helligkeitswert-Schritt- weite eines vollen Helligkeitsdurchlaufes. Sie gibt keinen Start- oder Stoppzeitpunkt vor. Ein Durchlauf kann vor Ablauf der Gesamtlaufzeit gestoppt werden. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 133 von 240 99002203...
Seite 134: Objekte Für Helligkeitsdurchlauf
4-Bit-Objekt zum Starten und Stoppen eines automatischen Helligkeitsdurchlaufes ("Dimmschritt auf oder ab" = Start, "Dimmen stopp" = Stopp). Dieses Objekt ist verfügbar, wenn das Starten und Stoppen des Helligkeitsdurchlau- fes per 4-Bit-Dimm-Objekt erfolgen soll. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 134 von 240 99002203...
Seite 135: Verhalten Bei Einem Gerätereset
Die zugeordneten DALI Betriebsgeräte zeigen auch bei einem Ausfall der Spannung auf der DALI Leitung (z. B. durch Kurzschluss, Leitungsbruch, Netzspannungsausfall nur am DALI Aktor) das parametrierte Verhalten bei DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 135 von 240 99002203...
Seite 136 Grenzen durch die vorgegebene minimale und maximale Helligkeit nicht beschränkt. Wenn Helligkeitswerte kleiner der Minimalhelligkeit oder größer der Maximalhelligkeit eingestellt werden, steuert der DALI Aktor die Helligkeit auf die parametrierten minimalen und maximalen Grenzwerte. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 136 von 240 99002203...
Seite 137 Geräte nach Wiederkehr der Netzspannung nicht direkt ein, sondern erst, nachdem Sie ein entsprechendes DALI Kommando vom DALI Aktor über die DALI Leitung erhalten haben. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 137 von 240 99002203...
Seite 138 Wenn Helligkeitswerte kleiner der Minimalhelligkeit oder größer der Maximalhelligkeit eingestellt werden, steuert der DALI Aktor die Helligkeit auf die parametrierten minimalen und maximalen Grenzwerte. ￭ Parameter einstellen auf "wie bei Bus-/Netzspannungswiederkehr". DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 138 von 240 99002203...
Seite 139 Das Verhalten der Farbtemperatur bei Busspannungsausfall ist wie das Verhalten nach einem ETS-Programmiervorgang unveränderbar auf "keine Änderung" einge- stellt. Bei Busspannungsausfall sendet der DALI Aktor keine Farbtemperaturbefehle an die DALI Betriebsgeräte aus. Die zugeordneten DALI Betriebsgeräte verbleiben DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 139 von 240 99002203...
Seite 140 "keine Änderung" eingestellt. Nach einem ETS-Programmiervorgang sendet der DALI Aktor keine Farben an die DALI Betriebsgeräte aus. Die zugeordneten DALI Betriebsgeräte verbleiben hierdurch in der zuletzt vorgegebenen Farbe. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 140 von 240 99002203...
Seite 141 Farbe für den Ausfall der DALI Betriebsspannung definiert. Der DALI Aktor initialisiert diesen DALI Parameter in den Betriebsgeräten im Zuge der Konfiguration des "System-Failure-Levels" grundsätzlich mit dem Befehl DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 141 von 240 99002203...
Seite 142 Betriebsgeräte. Folglich wird nach einem ETS-Programmiervorgang eine neu über den KNX vorgegebene Farbtemperatur in den Betriebsgeräten erst dann eingestellt, nachdem das DALI System auf einen Helligkeitswert ungleich "0%" eingeschaltet wurde. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 142 von 240 99002203...
Seite 143 DALI Aktor kann nach Netzspannungswiederkehr die Farbtemperatur nur be- einflussen, wenn die Netzspannung auch am DALI Aktor ausgeschaltet war und wieder eingeschaltet wird (siehe "Verhalten der Farbtemperatur nach Busspannungswiederkehr"). DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 143 von 240 99002203...
Seite 144: Parameter Für Gerätereset
Minimalhelligkeit oder größer der Maximalhelligkeit eingestellt werden, steu- ert der DALI Aktor die Helligkeit auf die parametrierten minimalen und maximalen Grenzwerte. Dieser Parameter ist nur verfügbar bei "Nach ETS-Programmiervorgang = Hellig- keitswert". DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 144 von 240 99002203...
Seite 145 Minimalhelligkeit oder größer der Maximalhelligkeit eingestellt werden, steuert der DALI Aktor die Helligkeit auf die parametrierten minimalen und maximalen Grenzwerte. Dieser Parameter ist nur verfügbar bei "Bei Bus-/Netzspannungsausfall = Helligkeits- wert". DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 145 von 240 99002203...
Seite 146 Bus-/Netzspannungsausfall eingestellte und bei Bus-/Netz- ausfall intern abgespeicherte Helligkeitswert nachgeführt. Ein ETS-Programmiervor- gang der Applikation oder der Parameter setzt den intern abgespeicherten Hellig- keitszustand auf "AUS" zurück. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 146 von 240 99002203...
Seite 147 änderbar auf "keine Änderung" eingestellt. Nach einem ETS-Programmiervorgang sendet der DALI Aktor keine Farbtemperaturen an die DALI Betriebsgeräte aus. Die zugeordneten DALI Betriebsgeräte verbleiben hierdurch in der zuletzt vorgegebenen Farbtemperatur. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 147 von 240 99002203...
Seite 148 "Farbe vor Bus-/Netzspannungsausfall" eingestellt. Nach Bus- oder Netz- spannungswiederkehr wird die zuletzt vor Bus-/Netzspannungsausfall durch ein rela- tives oder absolutes Dimmen eingestellte und bei Bus-/Netzausfall intern abgespei- cherte Farbe nachgeführt. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 148 von 240 99002203...
Seite 149: Sperrfunktion / Zwangsstellung
Busbedienung des DALI Systems verriegelt. Ausschalten: Das DALI System schaltet zu Beginn der Sperrfunktion aus. vorgeben: Die durch den Parameter "Helligkeitswert" vorgegebene Helligkeit wird zu Beginn der Sperrfunktion eingestellt. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 149 von 240 99002203...
Seite 150 DALI Aktor abgespeichert, so dass nach Bus- oder Netzspannungswiederkehr der Wert erhalten bleibt. Nach einem ETS- Programmiervorgang ist der Memory-Farbwert auf "#FFFFFF" und der optio- nale Weißwert auf "#FF" vordefiniert. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 150 von 240 99002203...
Seite 151 Die Blinkzeit wird allgemein auf der Parameterseite "DALI Sys- tem... -> Allgemein" konfiguriert. Während des Blinkens wird der logische Schaltzustand als "eingeschaltet" und der Helligkeitswert als "Einschalthellig- DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 151 von 240 99002203...
Seite 152 Reaktion. Die Geräte verbleiben im zuletzt eingestellten Farbzustand. Bei Einstellung "nachführen": Während einer Sperrung werden die übersteuer- ten Funktionen des DALI Aktors (Schalten, Dimmen, Wertvorgaben) gerätein- tern weiterhin abgearbeitet. Somit werden neu empfangene KNX Telegramme DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 152 von 240 99002203...
Seite 153: Zwangsstellung
Mit dem zweiten Bit (Bit 1) Objekts wird die Zwangsführung aktiviert oder deaktiviert. Das Verhalten am Ende der Zwangsstellung ist parametrier- bar. Zusätzlich kann das Zwangsobjekt nach Bus- oder Netzspannungswiederkehr initialisiert werden. Bild 33: Bitkodierung der Zwangsstellung DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 153 von 240 99002203...
Seite 154 Dabei werden auch ggf. ablaufende Zeitfunktionen berück- sichtigt. Ein Szenenabruf (niedrige Priorität) wird nicht nachgeführt. keine Reaktion: Die Betriebsgeräte zeigen keine Reaktion und verbleiben im zuletzt durch die Zwangsstellung eingestellten Helligkeitszustand. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 154 von 240 99002203...
Seite 155 Zwangsstellung werden die DALI Betriebsgeräte auf den Helligkeitswert eingeschaltet, welcher durch den Parameter "Zwangsstellung 'aktiv, einschal- ten'" vorgegeben wird. Nach einem ETS-Programmiervorgang der Applikation oder der Parameter ist die Zwangsstellungsfunktion stets deaktiviert (Objektwert "0"). DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 155 von 240 99002203...
Seite 156: Parameter Für Sperrfunktion / Zwangsstellung
Wert "1", wenn die Sperrfunktion aktiv ist. Das Objekt sendet ein Te- legramm mit dem Wert "0", wenn die Sperrfunktion inaktiv ist. Parameter deaktiviert: Es ist kein zusätzliches Statusobjekt vorhanden. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 156 von 240 99002203...
Seite 157 (Objektwert "0"). Bei der invertierten Einstellung ("1 = freigegeben / 0 = gesperrt") muss nach der Initialisierung zunächst ein Telegrammupdate "0" erfolgen, bis dass die Sperrung aktiviert wird. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 157 von 240 99002203...
Seite 158 Dieser Parameter konfiguriert den Helligkeitswert, der zu Beginn der Sperrfunktion abgerufen werden soll. Dieser Parameter ist nur verfügbar, wenn zu Beginn der Sperrfunktion ein Hellig- keitswert abgerufen werden soll. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 158 von 240 99002203...
Seite 159 Dieser Parameter konfiguriert den Farbtemperaturwert, der zu Beginn der Sperrfunk- tion abgerufen werden soll. Dieser Parameter ist nur verfügbar, wenn zu Beginn der Sperrfunktion ein Farbtem- peraturwert abgerufen werden soll. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 159 von 240 99002203...
Seite 160 Dieser Parameter ist nur verfügbar, wenn zu Beginn der Sperrfunktion ein Farbwert abgerufen werden soll und für das DALI System ein RGBW-Farbraum konfiguriert wurde. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 160 von 240 99002203...
Seite 161 Dieser Parameter konfiguriert den Helligkeitswert, der am Ende der Sperrfunktion abgerufen werden soll. Dieser Parameter ist nur verfügbar, wenn am Ende der Sperrfunktion ein Helligkeits- wert abgerufen werden soll. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 161 von 240 99002203...
Seite 162 Dieser Parameter konfiguriert den Farbtemperaturwert, der am Ende der Sperrfunkti- on abgerufen werden soll. Dieser Parameter ist nur verfügbar, wenn am Ende der Sperrfunktion ein Farbtem- peraturwert abgerufen werden soll. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 162 von 240 99002203...
Seite 163 Dieser Parameter ist nur verfügbar, wenn am Ende der Sperrfunktion ein Farbwert abgerufen werden soll und für das DALI System ein RGBW-Farbraum konfiguriert wurde. Bei Zwangsstellung: DALI Systeme -> DALI System... -> Zwangsstellung DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 163 von 240 99002203...
Seite 164 Dabei werden auch ggf. ablaufende Zeitfunktionen berücksichtigt. Ein Sze- nenabruf (niedrige Priorität) wird nicht nachgeführt. keine Reaktion: Die Betriebsgeräte zeigen keine Reaktion und verbleiben im zuletzt durch die Zwangsstellung eingestellten Helligkeitszustand. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 164 von 240 99002203...
Seite 165 Busspannungswiederkehr der zwangsunabhängige Parameter "Nach Busspan- nungswiederkehr" ausgeführt. Bei aktivierter Zwangsstellung werden die DALI Be- triebsgeräte auf den Helligkeitswert eingeschaltet, welcher durch den Parameter "Zwangsstellung 'aktiv, einschalten'" vorgegeben wird. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 165 von 240 99002203...
Seite 166: Objekte Für Sperrfunktion / Zwangsstellung
DALI System 1...4 - Ein- 2 Bit 2.001 K, -, S, -, A ren / Deaktivieren gang 2-Bit-Objekt zum Aktivieren und Deaktivieren der Zwangsstellung. Die Polarität wird durch das Telegramm vorgegeben. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 166 von 240 99002203...
Seite 167: Statusfunktionen
Ausschalten (ggf. erst nach Ablauf einer Ausschaltverzögerung und erst am Ende eines Soft-AUS-Dimmvorgangs / auch bei einer Treppenhaus- funktion), – unmittelbar beim Ausschalten durch die automatische Ausschaltfunktion, DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 167 von 240 99002203...
Seite 168 Der Helligkeitswert-Status ist als aktives Meldeobjekt ausgeführt, so dass der Objekt- wert bei jeder Aktualisierung auch direkt auf den KNX ausgesendet wird. Die ETS setzt die zur Funktion erforderlichen Kommunikationsflags des Statusobjekts als Standard automatisch. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 168 von 240 99002203...
Seite 169 Diese Einstellung empfiehlt sich beispielsweise, wenn die Objekte "Schalten - Vorgabe" und "Schalten - Status" mit einer identischen Gruppenadresse ver- bunden sind. Dies ist häufig bei Ansteuerung durch Lichtszenentastsensoren (Abruf und Speicherfunktion) der Fall. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 169 von 240 99002203...
Seite 170: Farbtemperatur
über ein separates 1-Bit-Statusobjekt anzeigen, ob eine von extern vorgegebene Farbtemperatur gültig (Objektwert "EIN") oder ungültig (Objektwert "AUS") ist. Eine ungültige Farbtemperatur liegt vor, wenn der vorgegebene Wert die eingestellten Grenzen der minimalen und maximalen Farbtemperatur verletzt. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 170 von 240 99002203...
Seite 171 Der Parameter "Farbtemperatur" ist separat für jedes DALI System auf der Parame- terseite "DALI Systeme -> DALI System... -> Status" verfügbar, wenn die Freigabe auf der gleichnamigen Parameterseite für den Status erfolgt ist. ￭ Den Parameter aktivieren. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 171 von 240 99002203...
Seite 172 ändern. Folglich werden bei z. B. zyklischen Telegrammen auf die Eingangsobjekte auch entsprechende Farbtemperaturstatus-Telegram- me erzeugt. ￭ Den Parameter einstellen auf "nur bei Änderung des Rückmeldewerts". DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 172 von 240 99002203...
Seite 173: Farbe
Auch wenn ein DALI System über die Szenenfunktion oder über einen Farbkreisdurchlauf angesteuert wird, führt der DALI Aktor den Farbwert nach und ak- tualisiert die Statusobjekte. Die Statusobjekte werden bei den folgenden Ereignissen aktualisiert... DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 173 von 240 99002203...
Seite 174 Der Parameter "Aktualisierung des Objektwerts" ist separat für jedes DALI System auf der Parameterseite "DALI Systeme -> DALI System... -> Status" verfügbar. Der Farbstatus muss freigegeben sein. ￭ Den Parameter einstellen auf "bei jeder Aktualisierung des Rückmeldewerts". DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 174 von 240 99002203...
Seite 175: Resetverhalten Und Zyklisches Senden
Verzögerungszeit, wird der Status erst nach Abschluss der Initialisie- rungsphase ausgesendet. ￭ Den Parameter deaktivieren. Der Status wird nach Bus- oder Netzspannungswiederkehr oder nach einem ETS-Programmiervorgang unmittelbar bei der Geräteinitialisierung ausgesen- det. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 175 von 240 99002203...
Seite 176 "keine Reaktion" eingestellt ist, beginnt das zyklische Senden für den Schalt- und Helligkeitswertstatus erst, wenn das DALI System mindestens einmal über den KNX oder per Handbedienung angesteuert wurde. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 176 von 240 99002203...
Seite 177: Parameter Für Statusfunktionen
Statusobjekt nachführen und auch auf den KNX aussenden, sofern die Bus- spannung eingeschaltet ist. aktiviert: Das Objekt "Schalten - Status" wird freigeschaltet. Der Schaltstatus wird ausgesendet, sobald der Status aktualisiert wird. deaktiviert: Es ist kein Schaltstatus verfügbar. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 177 von 240 99002203...
Seite 178 ETS konfigurierte Verzögerungszeit, wird der Status erst nach Abschluss der In- itialisierungsphase ausgesendet. deaktiviert: Der Status wird nach Bus- oder Netzspannungswiederkehr oder nach ei- nem ETS-Programmiervorgang unmittelbar bei der Geräteinitialisierung ausgesen- det. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 178 von 240 99002203...
Seite 179 Objekte "Helligkeitswert - Vorgabe" und "Helligkeitswert - Status" mit einer identischen Gruppenadresse verbunden sind. Dies ist häufig bei Ansteuerung durch Lichtszenentastsensoren (Abruf und Speicher- funktion) der Fall. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 179 von 240 99002203...
Seite 180 Busspannung eingeschaltet ist. aktiviert: Das Objekt "Farbtemperatur - Status" wird freigeschaltet. Der Farbtempera- turstatus wird ausgesendet, sobald der Status aktualisiert wird. deaktiviert: Es ist kein Farbtemperaturstatus verfügbar. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 180 von 240 99002203...
Seite 181 ETS konfigurierte Verzögerungszeit, wird der Status erst nach Abschluss der In- itialisierungsphase ausgesendet. deaktiviert: Der Status wird nach Bus- oder Netzspannungswiederkehr oder nach ei- nem ETS-Programmiervorgang unmittelbar bei der Geräteinitialisierung ausgesen- det. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 181 von 240 99002203...
Seite 182 Ändert sich der Telegrammwert nicht (z. B. bei zyklischen Telegrammen auf die Ein- gangsobjekte mit gleichem Telegrammwert), dann bleibt der Status unverändert. Folglich wird dann auch kein Telegramm mit selbem Inhalt wiederholt ausgegeben. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 182 von 240 99002203...
Seite 183 (RGB[W] kombiniert, RGB[W] einzeln, HSV[W]) und orientiert sich am Format der Eingangs-Objekte. aktiviert: Die Objekte für den Farbstatus werden freigeschaltet. Der Farbstatus wird ausgesendet, sobald der Status aktualisiert wird. deaktiviert: Es ist kein Farbstatus verfügbar. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 183 von 240 99002203...
Seite 184 ETS konfigurierte Verzögerungszeit, wird der Status erst nach Abschluss der In- itialisierungsphase ausgesendet. deaktiviert: Der Status wird nach Bus- oder Netzspannungswiederkehr oder nach ei- nem ETS-Programmiervorgang unmittelbar bei der Geräteinitialisierung ausgesen- det. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 184 von 240 99002203...
Seite 185 Statusmeldungen der betroffenen DALI Systeme durch den gleichnamigen Parame- ter auf derselben Parameterseite definiert. deaktiviert: Das zyklische Senden ist deaktiviert, so dass der Status nur bei Aktuali- sierung eines Zustands auf den KNX ausgesendet wird. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 185 von 240 99002203...
Seite 186: Objekte Für Statusfunktionen
232.600 K, L, -, Ü, A Ausgang 3-Byte-Objekt zur Statusanzeige der aktuell eingestellten RGB-Lichtfarbe. Dieses Objekt ist für DALI Systeme nur im Funktionsumfang "Farbe" und im Far- braum "RGB kombiniert" verfügbar. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 186 von 240 99002203...
Seite 187 1-Byte-Objekt zur Statusanzeige der aktuell eingestellten Lichtfarbe Weiß. Dieses Objekt ist nur im Farbraum "RGBW einzeln" verfügbar. Dieses Objekt ist für DALI Systeme nur im Funktionsumfang "Farbe" und im Far- braum "RGBW einzeln" verfügbar. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 187 von 240 99002203...
Seite 188 K, L, -, Ü, A Ausgang 1-Byte-Objekt zur Statusanzeige des Weißwerts (W = White / 0...100%). Dieses Objekt ist für DALI Systeme nur im Funktionsumfang "Farbe" und im Far- braum "HSVW" verfügbar. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 188 von 240 99002203...
Seite 189: Ein- Und Ausschaltverhalten
Die Ausschaltverzögerung kann in der ETS separat für jedes DALI System auf der Parameterseite "DALI Systeme -> DALI System... -> Zeitverzögerungen" aktiviert werden. Die Zeitverzögerungen müssen für das DALI System freigegeben sein. ￭ Den Parameter "Ausschaltverzögerung" aktivieren. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 189 von 240 99002203...
Seite 190: Soft-Ein/Aus-Funktion
Minimalhelligkeit. Wenn ein DALI System ausgeschaltet ist und einge- schaltet wird, springen die Betriebsgeräte die parametrierte Minimalhelligkeit an und beginnen mit dem Soft-EIN-Dimmvorgang auf Einschalthelligkeit. Die Soft-Funktionen haben auch Auswirkungen auf die Schaltflanken der Treppenhausfunktion. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 190 von 240 99002203...
Seite 191: Automatisches Ausschalten
Beleuchtung durch ein relatives Dimmen nicht nur auf Minimalhelligkeit ein- zustellen, sondern auch auszuschalten. Eine weitere Anwendung ist zum Beispiel das zeitgesteuerte "Gute-Nacht-Ausschalten" einer heruntergedimmten Kinderzim- merbeleuchtung. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 191 von 240 99002203...
Seite 192 Parameterseite "DALI Systeme -> DALI System... -> Ein-/Ausschaltverhalten" aktiviert werden. Das Ein-/Ausschaltverhalten muss für das DALI System freigegeben sein. ￭ Den Parameter "Automatisches Ausschalten" aktivieren. Die automatische Ausschaltfunktion ist aktiviert. Es werden weitere Parameter sichtbar. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 192 von 240 99002203...
Seite 193 Helligkeit konstant eingestellt wurde, triggert der DALI Aktor die Verzögerungszeit an. Das DALI System schaltet aus, sobald die Verzöge- rungszeit abgelaufen ist. Die Verzögerungszeit ist durch weitere Dimmvorgän- ge nachtriggerbar. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 193 von 240 99002203...
Seite 194: Parameter Für Ein- Und Ausschaltverhalten
Verzögerung ab und stellt den Schaltzustand auf "AUS". Verzögerungszeit 0...59 min 0...10...59 s Dieser Parameter definiert die Verzögerungszeit für die Einschaltverzögerung. Er ist nur bei freigegebener Einschaltverzögerung verfügbar. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 194 von 240 99002203...
Seite 195 Empfang eines AUS-Telegramms ein Dimmvorgang auf 0% Helligkeit aus- geführt. Zeit zwischen zwei Dimmschritten 0...59 s 10...990 ms Dieser Parameter definiert die Dimmgeschwindigkeit für die Soft-AUS-Funktion. Er ist nur bei freigegebener Soft-AUS-Funktion verfügbar. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 195 von 240 99002203...
Seite 196 Dieser Parameter ist nur bei freigegebener Ausschaltfunktion verfügbar. 0...23 h Verzögerungszeit 0...59 min 0...30...59 s Dieser Parameter definiert die Verzögerungszeit für die Ausschaltfunktion. Er ist nur bei freigegebener Verzögerungszeit verfügbar. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 196 von 240 99002203...
Seite 197: Treppenhausfunktion
) der Vorwarnfunktion aktivieren oder auf die reduzierte Dauerbe- Vorwarn leuchtung (Anwendung: z. B. lange, dunkle Flure) dimmen. Unter Berücksichtigung einer möglichen Vorwarnfunktion ergibt sich das beispielhafte Einschaltverhalten der Treppenhausfunktion. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 197 von 240 99002203...
Seite 198 Jedes, während der EIN-Phase der Treppenhauszeit empfangene EIN-Tele- gramm triggert die Treppenhauszeit vollständig nach. ￭ Alternativ den Parameter "Nachtriggerbar" deaktivieren. Empfangene EIN-Telegramme während der EIN-Phase der Treppenhauszeit werden verworfen. Die Treppenhauszeit wird nicht nachgetriggert. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 198 von 240 99002203...
Seite 199 "Treppenhausfunktion - Start/Stopp", wertet der DALI Aktor den Parameter "Reaktion auf ein AUS-Telegramm" aus. Dabei kann das DALI System unmittelbar auf das AUS-Telegramm reagieren und die Treppenhauszeit vorzeitig beenden. Alternativ DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 199 von 240 99002203...
Seite 200 Betriebsgeräte sofort aus. Ein vorzeitiger Abbruch der Treppenhauszeit auf diese Weise erfolgt ohne Vorwarnung, d. h. die Vorwarnzeit wird nicht ge- startet. Auch wird nicht auf eine reduzierte Dauerbeleuchtung gedimmt. Das DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 200 von 240 99002203...
Seite 201 Zusätzlich kann die Vorwarnfunktion auch durch die Soft-AUS-Funktion erweitert werden. Unter Berücksichtigung einer Soft-AUS-Funktion ergibt sich das im Folgen- den gezeigte Ausschaltverhalten der Treppenhausfunktion nach Ablauf der Vorwar- nung. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 201 von 240 99002203...
Seite 202 Vorwarnfunktion ausführt, oder auf eine reduzierte Dauerbeleuchtung dimmt. Das Reduzieren der Beleuchtung auf eine Dauerbeleuchtung nach Ablauf der Trep- penhauszeit bietet sich beispielsweise an, wenn in langen, baulich dunklen Fluren DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 202 von 240 99002203...
Seite 203 Bild 42: Die Dauerbeleuchtung der Treppenhausfunktion ohne Soft-Funktionen Zusätzlich kann die Dauerbeleuchtung auch durch die Soft-Funktionen erweitert wer- den. Unter Berücksichtigung einer Soft-EIN- und AUS-Funktion ergibt sich ein modifi- ziertes Verhalten der Dauerbeleuchtung der Treppenhausfunktion. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 203 von 240 99002203...
Seite 204 Treppenhauszeit kann auf diese Weise innerhalb einer Zeitperiode maximal um den parametrierten Faktor (maximal 5fach) verlängert werden. Die Verlängerung erfolgt immer automatisch am Ende einer einfachen Treppenhauszeit (T DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 204 von 240 99002203...
Seite 205 über den Bus empfangenen 8-Bit-Faktor multipliziert, also dynamisch angepasst wer- den. Bei dieser Einstellung wird der Faktor aus dem Objekt "Treppenhauszeit - Fak- tor" abgeleitet. Der mögliche Faktorwert zur Einstellung der Treppenhauszeit liegt im Bereich zwischen 1…255. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 205 von 240 99002203...
Seite 206 Parameter "Nachtriggerbar" immer nach. Nach einem Reset (Busspannungswiederkehr oder ETS-Programmiervor- gang) wird das Objekt "Treppenhauszeit - Faktor" immer mit "1" initialisiert. Die Treppenhausfunktion wird allein dadurch jedoch nicht automatisch gestartet. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 206 von 240 99002203...
Seite 207 Unmittelbar nach Bus- oder Netzspannungswiederkehr wird die Treppenhaus- zeit der Treppenhausfunktion gestartet. Das parametrierte Verhalten wird nur dann ausgeführt, wenn keine Zwangs- stellung nach Busspannungswiederkehr aktiviert ist. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 207 von 240 99002203...
Seite 208: Parameter Für Treppenhausfunktion
Erst nach Ablauf der Zeitverzögerung wird die Treppenhauszeit aktiviert. deaktiviert: Die Einschaltverzögerung ist deaktiviert. Nach Empfang eines EIN-Tele- gramms auf das Objekt "Treppenhausfunktion - Start/Stopp" wird unmittelbar die Treppenhauszeit aktiviert und der Ausgang eingeschaltet. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 208 von 240 99002203...
Seite 209 Empfangene AUS-Telegramme über das Objekt "Treppenhausfunktion - Start/Stopp" während der EIN-Phase der Treppenhausfunktion werden verworfen. Die Treppenhauszeit wird mit dem konfigurierten "Am Ende der Treppenhauszeit" vollständig zu Ende ausgeführt. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 209 von 240 99002203...
Seite 210 Ende einer einfachen Treppenhauszeit. Das Nachtrig- gern kann innerhalb der Periode einer Treppenhauszeit nur so oft erfolgen, wie der parametrierte Faktor vorgibt. Dieser Parameter ist nur bei "Zusatzfunktion = Zeitverlängerung" verfügbar. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 210 von 240 99002203...
Seite 211 10%, 15%, 20%...50%...100% Dieser Parameter legt die reduzierte Helligkeit fest, die zur Vorwarnung oder Dauer- beleuchtung eingestellt wird. Dieser Parameter ist nur bei aktivierter Vorwarnzeit oder Dauerbeleuchtung sichtbar. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 211 von 240 99002203...
Seite 212: Objekte Für Treppenhausfunktion
Treppenhauszeit - Fak- DALI System 1...4 - Ein- 1 Byte 5.010 K, -, S, -, A gang 1-Byte-Objekt zur Vorgabe eines Zeitfaktors für die Einschaltzeit der Treppenhaus- funktion (Wertebereich: 0...255). DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 212 von 240 99002203...
Seite 213: Betriebsstundenzähler
Bus-/Netzspannungsausfall oder durch einen ETS-Pro- grammiervorgang nicht verloren. Beim Stundenzähler: Aufsummierte Betriebsminu- ten (noch keine volle Stunde erreicht) werden in diesem Fall jedoch verworfen. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 213 von 240 99002203...
Seite 214 "Betriebsstundenzähler - Startwert" vorgegeben werden. Falls ein Startwert ein- gestellt ist, wird der Rückwärtszähler nach einem Neustart mit diesem Wert anstelle des Maximalwertes initialisiert. Der Zähler zählt dann stundenweise den Startwert DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 214 von 240 99002203...
Seite 215 Nach dem Einschalten der Versorgungsspannung oder nach einem ETS-Pro- grammiervorgang wird das Objekt mit dem zuletzt gespeicherten Wert initiali- siert. Die empfangenen Werte gehen bei Netzspannungsausfall oder durch DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 215 von 240 99002203...
Seite 216 (beispielsweise nach der Installation der Geräte, wobei durch die Handbe- dienung bereits Betriebsstunden gezählt wurden). Um den Neustart auszufüh- ren, muss zunächst ein Melde- oder Startwert größer "0" vorgegeben werden. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 216 von 240 99002203...
Seite 217 Der Zählwert wird zyklisch ausgesendet. Die Zykluszeit wird durch den gleich- namigen Parameter definiert. Nach Bus-/Netzspannungswiederkehr oder nach einem ETS-Programmiervor- gang wird der Zählerstand stets unmittelbar automatisch ausgesendet. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 217 von 240 99002203...
Seite 218: Parameter Für Betriebsstundenzähler
Objekte des Betriebsstundenzählers. Meldewert vorgeben Checkbox (ja / nein) Bei Verwendung des Vorwärtszählers kann optional ein Meldewert vorgegeben wer- den. Dieser Parameter ist nur sichtbar bei der Zählrichtung "Vorwärts" . DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 218 von 240 99002203...
Seite 219 Hier wird der Startwert des Rückwärtszählers eingestellt. *: Bei Sekundenzähler **: Bei Stunden-Zähler Dieser Parameter ist nur sichtbar, wenn der Parameter "Startwert vorgeben" aktiviert ist und der Parameter "Wertvorgabe" auf "über Parameter" eingestellt ist. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 219 von 240 99002203...
Seite 220 Stelle parametrierten Intervall wird der aktuelle Zählerstand auf den KNX ausgesendet. *: Bei Sekundenzähler **: Bei Stunden-Zähler Dieser Parameter ist nur bei "Sendeverhalten = bei Änderung um Intervallwert" ver- fügbar. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 220 von 240 99002203...
Seite 221: Objekte Für Betriebsstundenzähler
Der Wert des Kommunikationsobjekts geht bei Bus-/Netzspannungsausfall nicht ver- loren und wird nach Bus-/Netzspannungswiederkehr oder nach einem ETS-Pro- grammiervorgang aktiv auf den KNX ausgesendet. Im Auslieferungszustand ist der Wert "0". DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 221 von 240 99002203...
Seite 222 K, -, S, -, A Meldewert / Startwert gang 2-Byte-Objekt zur externen Vorgabe eines Meldewertes / Startwertes des Betriebs- stundenzählers. Wertebereich: 0...65.535 Stunden Dieses Objekt ist nur beim Stundenzähler verfügbar. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 222 von 240 99002203...
Seite 223: Szenenfunktion
Zwangsstellungen durch einen Szenenabruf nicht übersteuert werden können. Eine durch einen Szenenabruf übersteuerte Funktion wird wieder neu ausgeführt, wenn die Funktion über den KNX aktualisiert wird. Optional kann ein Szenenabruf auch verzögert erfolgen. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 223 von 240 99002203...
Seite 224 Analog hierzu wird nach Erreichen der Szene 1 durch ein weiteres AUS-Tele- gramm der Überlauf ausgeführt und die letzte Szene der gewählten Konfigura- tion abgerufen. ￭ Den Parameter "Mit Überlauf" deaktivieren. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 224 von 240 99002203...
Seite 225 Szene vorgegebene Farbe visuell bei den DALI Leuchten nur dann wirksam ist, wenn das DALI System auch eingeschaltet ist. Auch bei ausgeschaltetem DALI System werden im Zuge eines Szenenabrufs DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 225 von 240 99002203...
Seite 226 Die Speicherfunktion der Helligkeit ist für die betroffene Szene deaktiviert. Ein empfangenes Speichertelegramm über das Nebenstellenobjekt wird bezogen auf die Helligkeit verworfen. Bei einem Szenenabruf wird dann die in der ETS fest definierte Helligkeit abgerufen. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 226 von 240 99002203...
Seite 227 Die Priorität der Szenenfunktion zu den Funktionen Sperren oder Zwangsstellung ei- nes DALI Systems ist je DALI System konfigurierbar. So ist es möglich, dass ein Sze- nenabruf eine Sperr- oder Zwangsstellungsfunktion übersteuert. Alternativ kann eine DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 227 von 240 99002203...
Seite 228 Den Parameter "Im Gerät gespeicherte Werte beim ETS-Programmiervorgang überschreiben" deaktivieren. Die ggf. durch eine Speicherfunktion im Gerät abgespeicherten Szenenwerte bleiben erhalten. Wenn keine Szenenwerte abgespeichert wurden, bleiben die zuletzt durch die ETS einprogrammierten Szenenwerte gültig. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 228 von 240 99002203...
Seite 229 Das Verhalten bei einem Szenenabruf kann separat für jede Szene konfiguriert wer- den. ￭ Auf der Parameterseite "DALI Systeme -> DALI System... -> Szenen" den Pa- rameter "Beim Szenenabruf" auf "Werte anspringen" einstellen. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 229 von 240 99002203...
Seite 230 Die konfigurierte Zeit für das Andimmen beim Dimm-Fading der Szenenfunkti- on kann vom Standard-Dimmverhalten des DALI Systems abweichen. Als Standard arbeitet der DALI Aktor stets mit einer Fadingzeit von 2 Sekunden. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 230 von 240 99002203...
Seite 231: Parameter Für Szenen
Szenenwerte durch andere Funktionen des DALI Aktors nachträglich wieder verändert werden (z. B. beim Beenden der Funktionen Sperren oder Zwangsstellung oder durch Schalten, Dimmen oder Wertvorgabe). DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 231 von 240 99002203...
Seite 232 Dimmvorgangs bis zum Erreichen der Werte. Dabei sind die Helligkeits-, Farb- temperatur- und Farbwerte des DALI Systems, bei denen der Dimmvorgang beginnt, ohne Bedeutung. Der Dimmvorgang bei einem Szenenabruf benötigt immer exakt die vorgegebene Zeit. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 232 von 240 99002203...
Seite 233 Szenenabruf-Telegramm empfangen wird, dann wird die alte (noch nicht abgerufene) Szene verworfen und nur die zuletzt Empfangene aus- geführt. Dieser Parameter ist nur bei aktiver Szenenabrufverzögerung verfügbar. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 233 von 240 99002203...
Seite 234 Ein Überlauf findet statt, wenn die letzte Szene der gewählten Konfiguration beim Hochzählen oder die Szene 1 beim Herunterzählen erreicht wurde und ein wei- teres Telegramm in die letzte Zählrichtung empfangen wird. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 234 von 240 99002203...
Seite 235 Anzahl der Szenen 1...10...16 Dieser Parameter entscheidet, wie viele Szenen in der ETS für das gewählte DALI System verfügbar sind. Dieser Parameter ist nur bei variabler Szenenkonfiguration verfügbar. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 235 von 240 99002203...
Seite 236 Helligkeit AUS, 1%, 2%, 3%, 4%, 5%, 6%, 7%, 8%, 9%, 10%, 15%, 20%...50%...100% Wert Bei einem Szenenabruf wird der jeweils parametrierte Helligkeitswert bei den Be- triebsgeräten eingestellt. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 236 von 240 99002203...
Seite 237 Die Kategorie "Farbe" ist nur für DALI Systeme verfügbar, die diesen Funktionsum- fang ermöglichen. Farbe #000000...#FFFFFF Farbwert Bei einem Szenenabruf wird der jeweils parametrierte RGB-Farbwert bei den Be- triebsgeräten eingestellt. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 237 von 240 99002203...
Seite 238 Speicherfunktion der Farbe und optional auch der Weißwerts für das DALI System aktiviert. Beim Empfang eines Speichertelegramms über das Neben- stellenobjekt wird die Farbe und der Weißwert im DALI Aktor in der Szene abgespei- chert. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 238 von 240 99002203...
Seite 239: Objekte Für Szenen
Reihe nach die nächste Szene ab. Jedes empfangene AUS-Telegramm ruft die vorhergehende Szene ab. Nach einem Reset (Bus-Netzspannungswiederkehr, ETS- Programmiervorgang) wird durch ein EIN- oder AUS-Telegramm immer zunächst Szene1 abgerufen. DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 239 von 240 99002203...
Seite 240 Kontakt ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de www.jung.de DALI-2 Aktor Colour 4fach | Art.-Nr. 300041SDA2R Seite 240 von 240 99002203...
