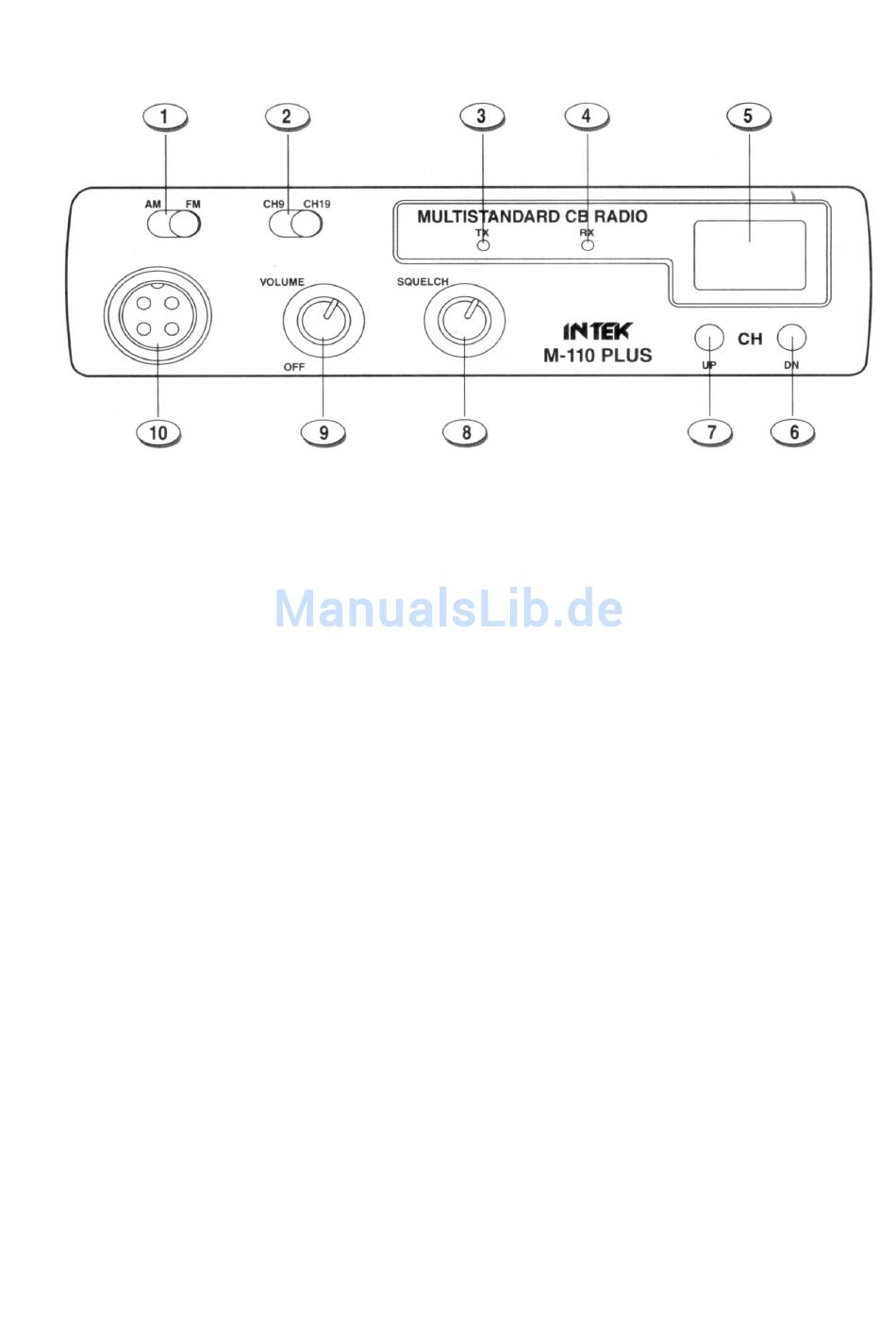

Vorderseite des Intek M-110 Plus:
1. AM/FM - Umschalter
Dieser Schalter erlaubt die Umschaltung zwischen den Modulationsarten AM und FM für
den Sende- und Empfangsvorgang. Ob die Umschaltung möglich ist, hängt vom eingestellten
Frequenzband ab.
Wenn Sie das UK-Frequenzband programmiert haben, dient der AM/FM-Umschalter zur
Umschaltung zwischen den "normalen" 40 CEPT-Kanälen und den darüber liegenden
40 UK-Kanälen (beides in FM-Modulation).
2. Kanal 9/19-Umschalter
Dieser Schalter hat drei Schaltpositionen. Nach links geschaltet wird sofort auf Kanal 9,
nach rechts auf Kanal 19 umgeschaltet. In der Mittelstellung ist der Schalter in neutraler
Position, so das das Funkgerät ganz normal auf dem eingestellten Kanal verbleibt.
3. TX-Kontrollanzeige (Rot)
Diese rote LED zeigt an, wenn sich das Funkgerät im Sendemodus befindet.
4. RX-Kontrollanzeige (Grün)
Diese grüne LED zeigt an, wenn sich das Funkgerät im Empfangszustand befindet.
5. LED-Kanalanzeige
Diese große zweistellige LED-Anzeige zeigt den eingestellten Kanal an, sowie das
gewählte Frequenzband im Programmiermodus.
6. Kanal-Runter-Taste
Mit dieser Taste schalten Sie das Funkgerät um einen Kanal nach unten. Wenn Sie die
Taste dauerhaft gedrückt halten, wird die schnelle Kanalwahl aktiviert.
7. Kanal-Rauf-Taste
Mit dieser Taste schalten Sie das Funkgerät um einen Kanal nach oben. Wenn Sie die
Taste dauerhaft gedrückt halten, wird die schnelle Kanalwahl aktiviert.
4
