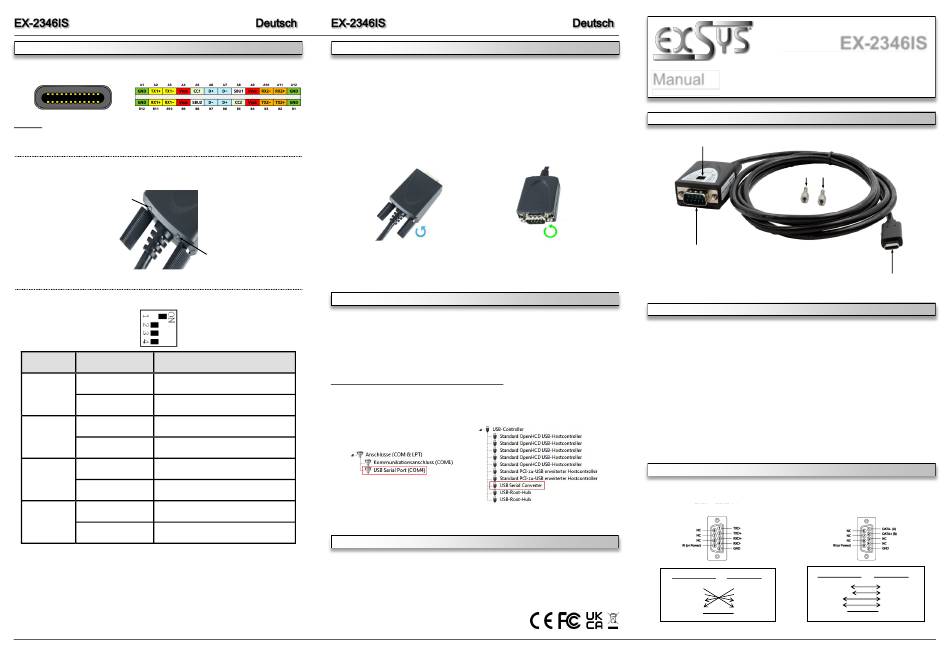

ANSCHLÜSSE & DIP-SCHALTER
USB 2.0 C-Stecker:
Hinweis!
Durch die Doppelbelegung der Pins, kann der USB Typ-C Stecker beidseitig in die Buch-
se gesteckt werden.
Status LED's:
RXD
DIP-Schalter:
DIP-Schalter
Position
ON (Werkseinstellung)
1
OFF
4-Draht RS-485 oder RS-422 Mode
ON
Reserviert für zukünftige Features
2
OFF (Werkseinstellung)
Reserviert für zukünftige Features
ON
120 Ohm TXD-Abschlusswiderstand ist aktiviert
3
OFF (Werkseinstellung)
120 Ohm TXD-Abschlusswiderstand ist deaktiviert
ON
120 Ohm RXD-Abschlusswiderstand ist aktiviert
4
OFF (Werkseinstellung)
120 Ohm RXD-Abschlusswiderstand ist deaktiviert
2
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PCs
gibt, können wir Ihnen nur eine generelle Anleitung zur Installation geben. Bei Unklarheiten halten
Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schließen Sie die EX-1346IS an eine USB A-Buchse Ihres P's an.
2.
Falls Sie das serielle Kabel mit dem 9 Pin Anschluss der EX-1346IS verschrauben
möchten, dann schrauben Sie nun die Rändelschrauben heraus (siehe Abbildung 1) und
schrauben Sie hierfür die mitgelieferten Sechskantmuttern in die Löcher an der EX-1346IS
ein (siehe Abbildung 2). Nun können Sie das serielle Kabel an der EX-1346IS befestigen.
Entfernen der Rändelschrauben
TXD
3.
Jetzt können Sie Ihren PC starten und mit dem Punkt „Treiber Installation" fortfahren.
TREIBER INSTALLATION
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch den Adapter
und installiert diesen! Falls die Treiber nicht automatisch installiert werden sollten, laden Sie
bitte als erstes den Treiber auf unserer Homepage (www.exsys.de / www.exsys.ch) herunter.
Nun wählen Sie den Ordner Ihres Betriebssystems aus und installieren Sie die Treiber. Folgen
Sie den Installationsanweisungen und schließen Sie die Installation ab. Wichtig! Starten Sie
Beschreibung
Ihren PC nach der Installation neu.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
2-Draht RS-485 Mode
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Anschlüsse (COM & LPT)" und
unter „USB-Controller" folgenden Eintrag sehen:
Ist dieser oder ein ähnlicher Eintrag vorhanden, ist die EX-1346IS richtig installiert.
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
Deutschland:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Steinbach
www.exsys.de
Einsetzen der Sechskantmuttern
Abbildung 1
Abbildung 2
Schweiz:
Italia:
EXSYS Vertriebs GmbH
EXSYS Italia Srl
Dübendorfstrasse 17
Via Belvedere, 45/B
8602 Wangen
I-22100 Como
www.exsys.ch
www.exsys.it
3
Anleitung
Manual
Vers. 1.2 / 22.08.24
Vers. 1.0 / 06.03.24
Vers. 1.0, 21.12.22
LAYOUT
DIP-Switch
2x Hexagon Nuts
S1: 9 Pin Serial RS-422/485 Connector
DESCRIPTION & TECHNICAL INFORMATION
The EX-2346IS USB-C to Serial Cable provides a high performance RS-422/485 UART 16C550
serial port with 15KV ESD surge protection and 4.0KV isolation. It is designed to connect serial
devices to the USB-C port of a PC, server or workstation. Simple installation on the USB port
means there is no need to open the computer and the converter can be installed while the
computer is running. A DB9 to 5 pin terminal block adapter is also supplied. The cable provides
the perfect solution for connecting barcode scanners, card readers, scales, etc.
Compatibility:
USB 1.1, 2.0, 3.0, 3.1, 3.2
Operating Systems:
Windows 9.x / ME / 2000 / XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx /
Linux / MAC
Connectors:
1x USB 2.0 C-Plug, 1x 9 Pin Serial RS-422/485 Connector
Extent of delivery:
EX-2346IS, Adapter 9 Pin Female to 5 Pin Terminal Block,
2x Hexagon Nuts, Manual
CONNECTORS & DIP-SWITCH
DB 9M RS-422/485 Pin Assignments:
RS-422 and RS-485 4-wire Pin Assignment
DB9 (EX-2346IS)
DB9 (EX-2346IS)
DB9 (Device)
1 TXD-
1 TCD-
2 TXD+
2 TXD+
3 RXD+
3 RXD+
4 RXD-
4 RXD-
5 GND
5 GND
4
EX-2346IS
USB 2.0 C-Plug
for connection to PC
RS-485 2-wire Pin Assignment
DB9 (Device)
1 DATA-
1 DATA-
2 DATA+
2 DATA+
3 NC
3 NC
4 NC
4 NC
5 GND
5 GND
