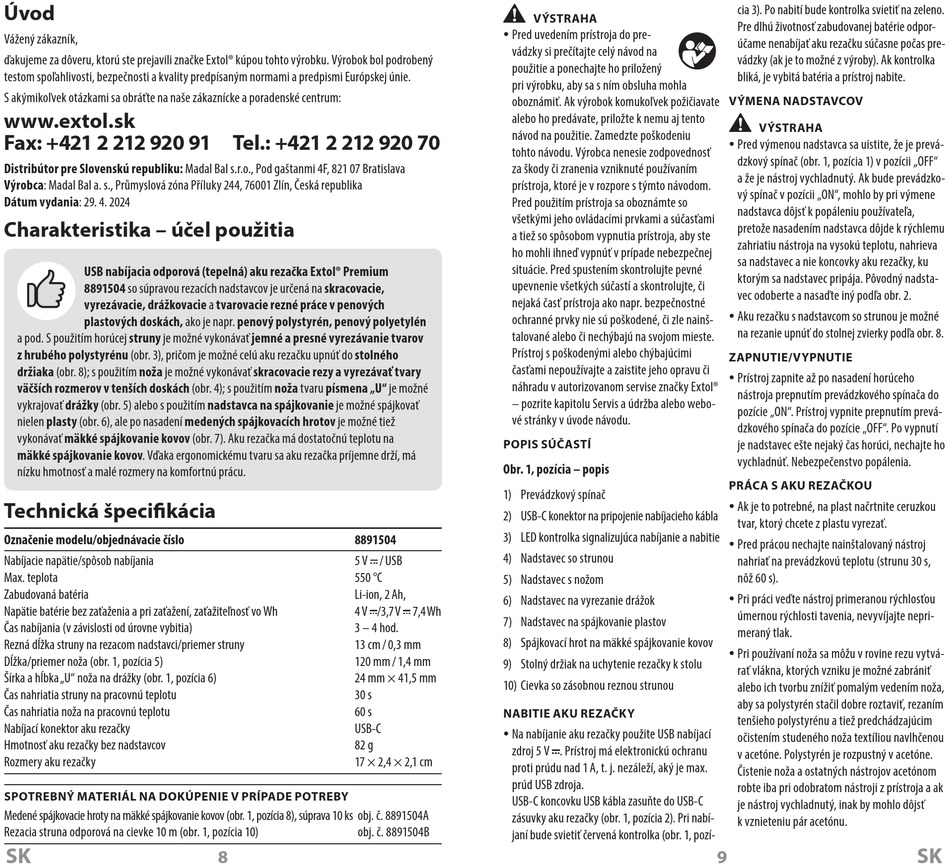

Úvod
SK
Vážený zákazník,
ďakujeme za dôveru, ktorú ste prejavili značke Extol® kúpou tohto výrobku. Výrobok bol podrobený
testom spoľahlivosti, bezpečnosti a kvality predpísaným normami a predpismi Európskej únie.
S akýmikoľvek otázkami sa obráťte na naše zákaznícke a poradenské centrum:
www.extol.sk
Fax: +421 2 212 920 91 Tel.: +421 2 212 920 70
Distribútor pre Slovenskú republiku: Madal Bal s.r.o., Pod gaštanmi 4F, 821 07 Bratislava
Výrobca: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika
Dátum vydania: 29. 4. 2024
Charakteristika – účel použitia
USB nabíjacia odporová (tepelná) aku rezačka Extol® Premium
8891504 so súpravou rezacích nadstavcov je určená na skracovacie,
vyrezávacie, drážkovacie a tvarovacie rezné práce v penových
plastových doskách, ako je napr. penový polystyrén, penový polyetylén
a pod. S použitím horúcej struny je možné vykonávať jemné a presné vyrezávanie tvarov
z hrubého polystyrénu (obr. 3), pričom je možné celú aku rezačku upnúť do stolného
držiaka (obr. 8); s použitím noža je možné vykonávať skracovacie rezy a vyrezávať tvary
väčších rozmerov v tenších doskách (obr. 4); s použitím noža tvaru písmena „U" je možné
vykrajovať drážky (obr. 5) alebo s použitím nadstavca na spájkovanie je možné spájkovať
nielen plasty (obr. 6), ale po nasadení medených spájkovacích hrotov je možné tiež
vykonávať mäkké spájkovanie kovov (obr. 7). Aku rezačka má dostatočnú teplotu na
mäkké spájkovanie kovov. Vďaka ergonomickému tvaru sa aku rezačka príjemne drží, má
nízku hmotnosť a malé rozmery na komfortnú prácu.
Technická špecifikácia
Označenie modelu/objednávacie číslo
Nabíjacie napätie/spôsob nabíjania
Max. teplota
Zabudovaná batéria
Napätie batérie bez zaťaženia a pri zaťažení, zaťažiteľnosť vo Wh
Čas nabíjania (v závislosti od úrovne vybitia)
Rezná dĺžka struny na rezacom nadstavci/priemer struny
Dĺžka/priemer noža (obr. 1, pozícia 5)
Šírka a hĺbka „U" noža na drážky (obr. 1, pozícia 6)
Čas nahriatia struny na pracovnú teplotu
Čas nahriatia noža na pracovnú teplotu
Nabíjací konektor aku rezačky
Hmotnosť aku rezačky bez nadstavcov
Rozmery aku rezačky
SPOTREBNÝ MATERIÁL NA DOKÚPENIE V PRÍPADE POTREBY
Medené spájkovacie hroty na mäkké spájkovanie kovov (obr. 1, pozícia 8), súprava 10 ks obj. č. 8891504A
Rezacia struna odporová na cievke 10 m (obr. 1, pozícia 10)
SK
8891504
5 V / USB
550 °C
Li-ion, 2 Ah,
4 V /3,7 V 7,4 Wh
3 – 4 hod.
13 cm / 0,3 mm
120 mm / 1,4 mm
24 mm × 41,5 mm
30 s
60 s
USB-C
82 g
17 × 2,4 × 2,1 cm
obj. č. 8891504B
8
•
VÝSTRAHA
y Pred uvedením prístroja do pre-
vádzky si prečítajte celý návod na
použitie a ponechajte ho priložený
pri výrobku, aby sa s ním obsluha mohla
oboznámiť. Ak výrobok komukoľvek požičiavate
alebo ho predávate, priložte k nemu aj tento
návod na použitie. Zamedzte poškodeniu
tohto návodu. Výrobca nenesie zodpovednosť
za škody či zranenia vzniknuté používaním
prístroja, ktoré je v rozpore s týmto návodom.
Pred použitím prístroja sa oboznámte so
všetkými jeho ovládacími prvkami a súčasťami
a tiež so spôsobom vypnutia prístroja, aby ste
ho mohli ihneď vypnúť v prípade nebezpečnej
situácie. Pred spustením skontrolujte pevné
upevnenie všetkých súčastí a skontrolujte, či
nejaká časť prístroja ako napr. bezpečnostné
ochranné prvky nie sú poškodené, či zle nainš-
talované alebo či nechýbajú na svojom mieste.
Prístroj s poškodenými alebo chýbajúcimi
časťami nepoužívajte a zaistite jeho opravu či
náhradu v autorizovanom servise značky Extol®
– pozrite kapitolu Servis a údržba alebo webo-
vé stránky v úvode návodu.
POPIS SÚČASTÍ
Obr. 1, pozícia – popis
1) Prevádzkový spínač
2) USB-C konektor na pripojenie nabíjacieho kábla
3) LED kontrolka signalizujúca nabíjanie a nabitie
4) Nadstavec so strunou
5) Nadstavec s nožom
6) Nadstavec na vyrezanie drážok
7) Nadstavec na spájkovanie plastov
8) Spájkovací hrot na mäkké spájkovanie kovov
9) Stolný držiak na uchytenie rezačky k stolu
10) Cievka so zásobnou reznou strunou
NABITIE AKU REZAČKY
y Na nabíjanie aku rezačky použite USB nabíjací
zdroj 5 V . Prístroj má elektronickú ochranu
proti prúdu nad 1 A, t. j. nezáleží, aký je max.
prúd USB zdroja.
USB-C koncovku USB kábla zasuňte do USB-C
zásuvky aku rezačky (obr. 1, pozícia 2). Pri nabí-
janí bude svietiť červená kontrolka (obr. 1, pozí-
cia 3). Po nabití bude kontrolka svietiť na zeleno.
Pre dlhú životnosť zabudovanej batérie odpor-
účame nenabíjať aku rezačku súčasne počas pre-
vádzky (ak je to možné z výroby). Ak kontrolka
bliká, je vybitá batéria a prístroj nabite.
VÝMENA NADSTAVCOV
•
VÝSTRAHA
y Pred výmenou nadstavca sa uistite, že je prevá-
dzkový spínač (obr. 1, pozícia 1) v pozícii „OFF"
a že je nástroj vychladnutý. Ak bude prevádzko-
vý spínač v pozícii „ON", mohlo by pri výmene
nadstavca dôjsť k popáleniu používateľa,
pretože nasadením nadstavca dôjde k rýchlemu
zahriatiu nástroja na vysokú teplotu, nahrieva
sa nadstavec a nie koncovky aku rezačky, ku
ktorým sa nadstavec pripája. Pôvodný nadsta-
vec odoberte a nasaďte iný podľa obr. 2.
y Aku rezačku s nadstavcom so strunou je možné
na rezanie upnúť do stolnej zvierky podľa obr. 8.
ZAPNUTIE/VYPNUTIE
y Prístroj zapnite až po nasadení horúceho
nástroja prepnutím prevádzkového spínača do
pozície „ON". Prístroj vypnite prepnutím prevá-
dzkového spínača do pozície „OFF". Po vypnutí
je nadstavec ešte nejaký čas horúci, nechajte ho
vychladnúť. Nebezpečenstvo popálenia.
PRÁCA S AKU REZAČKOU
y Ak je to potrebné, na plast načrtnite ceruzkou
tvar, ktorý chcete z plastu vyrezať.
y Pred prácou nechajte nainštalovaný nástroj
nahriať na prevádzkovú teplotu (strunu 30 s,
nôž 60 s).
y Pri práci veďte nástroj primeranou rýchlosťou
úmernou rýchlosti tavenia, nevyvíjajte nepri-
meraný tlak.
y Pri používaní noža sa môžu v rovine rezu vytvá-
rať vlákna, ktorých vzniku je možné zabrániť
alebo ich tvorbu znížiť pomalým vedením noža,
aby sa polystyrén stačil dobre roztaviť, rezaním
tenšieho polystyrénu a tiež predchádzajúcim
očistením studeného noža textíliou navlhčenou
v acetóne. Polystyrén je rozpustný v acetóne.
Čistenie noža a ostatných nástrojov acetónom
robte iba pri odobratom nástroji z prístroja a ak
je nástroj vychladnutý, inak by mohlo dôjsť
k vznieteniu pár acetónu.
