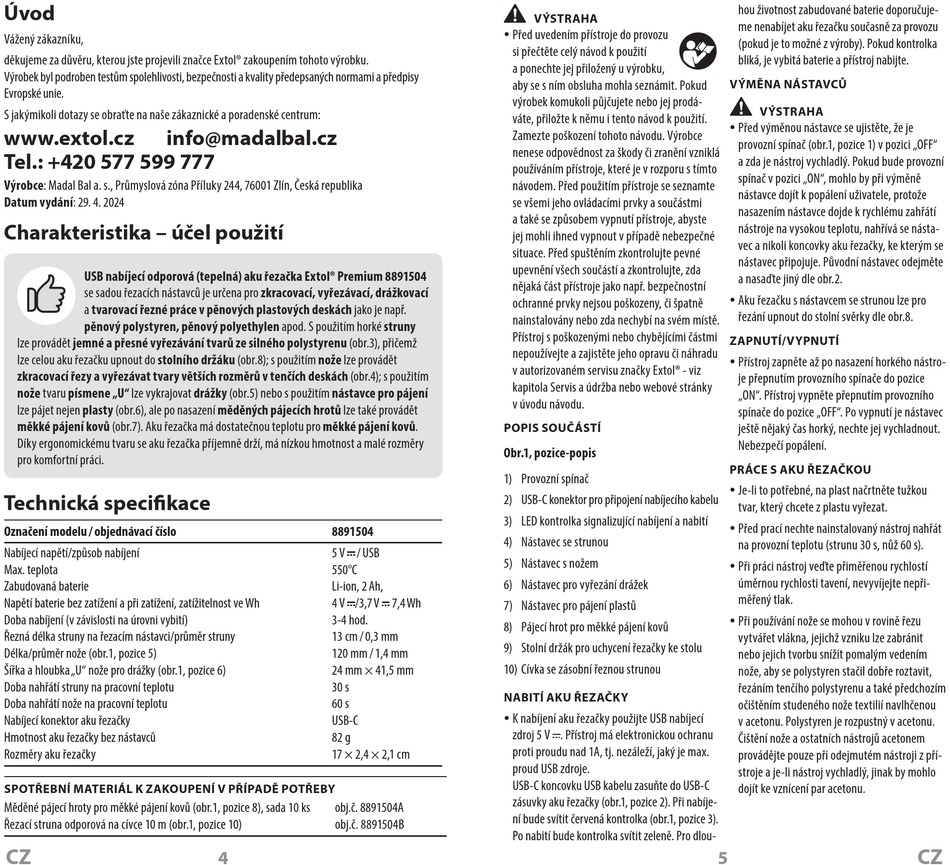

Úvod
CZ
Vážený zákazníku,
děkujeme za důvěru, kterou jste projevili značce Extol® zakoupením tohoto výrobku.
Výrobek byl podroben testům spolehlivosti, bezpečnosti a kvality předepsaných normami a předpisy
Evropské unie.
S jakýmikoli dotazy se obraťte na naše zákaznické a poradenské centrum:
www.extol.cz info@madalbal.cz
Tel.: +420 577 599 777
Výrobce: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika
Datum vydání: 29. 4. 2024
Charakteristika – účel použití
USB nabíjecí odporová (tepelná) aku řezačka Extol® Premium 8891504
se sadou řezacích nástavců je určena pro zkracovací, vyřezávací, drážkovací
a tvarovací řezné práce v pěnových plastových deskách jako je např.
pěnový polystyren, pěnový polyethylen apod. S použitím horké struny
lze provádět jemné a přesné vyřezávání tvarů ze silného polystyrenu (obr.3), přičemž
lze celou aku řezačku upnout do stolního držáku (obr.8); s použitím nože lze provádět
zkracovací řezy a vyřezávat tvary větších rozměrů v tenčích deskách (obr.4); s použitím
nože tvaru písmene „U" lze vykrajovat drážky (obr.5) nebo s použitím nástavce pro pájení
lze pájet nejen plasty (obr.6), ale po nasazení měděných pájecích hrotů lze také provádět
měkké pájení kovů (obr.7). Aku řezačka má dostatečnou teplotu pro měkké pájení kovů.
Díky ergonomickému tvaru se aku řezačka příjemně drží, má nízkou hmotnost a malé rozměry
pro komfortní práci.
Technická specifikace
Označení modelu / objednávací číslo
Nabíjecí napětí/způsob nabíjení
Max. teplota
Zabudovaná baterie
Napětí baterie bez zatížení a při zatížení, zatížitelnost ve Wh
Doba nabíjení (v závislosti na úrovni vybití)
Řezná délka struny na řezacím nástavci/průměr struny
Délka/průměr nože (obr.1, pozice 5)
Šířka a hloubka „U" nože pro drážky (obr.1, pozice 6)
Doba nahřátí struny na pracovní teplotu
Doba nahřátí nože na pracovní teplotu
Nabíjecí konektor aku řezačky
Hmotnost aku řezačky bez nástavců
Rozměry aku řezačky
SPOTŘEBNÍ MATERIÁL K ZAKOUPENÍ V PŘÍPADĚ POTŘEBY
Měděné pájecí hroty pro měkké pájení kovů (obr.1, pozice 8), sada 10 ks
Řezací struna odporová na cívce 10 m (obr.1, pozice 10)
CZ
8891504
5 V / USB
550°C
Li-ion, 2 Ah,
4 V /3,7 V 7,4 Wh
3-4 hod.
13 cm / 0,3 mm
120 mm / 1,4 mm
24 mm × 41,5 mm
30 s
60 s
USB-C
82 g
17 × 2,4 × 2,1 cm
obj.č. 8891504A
obj.č. 8891504B
4
•
VÝSTRAHA
y Před uvedením přístroje do provozu
si přečtěte celý návod k použití
a ponechte jej přiložený u výrobku,
aby se s ním obsluha mohla seznámit. Pokud
výrobek komukoli půjčujete nebo jej prodá-
váte, přiložte k němu i tento návod k použití.
Zamezte poškození tohoto návodu. Výrobce
nenese odpovědnost za škody či zranění vzniklá
používáním přístroje, které je v rozporu s tímto
návodem. Před použitím přístroje se seznamte
se všemi jeho ovládacími prvky a součástmi
a také se způsobem vypnutí přístroje, abyste
jej mohli ihned vypnout v případě nebezpečné
situace. Před spuštěním zkontrolujte pevné
upevnění všech součástí a zkontrolujte, zda
nějaká část přístroje jako např. bezpečnostní
ochranné prvky nejsou poškozeny, či špatně
nainstalovány nebo zda nechybí na svém místě.
Přístroj s poškozenými nebo chybějícími částmi
nepoužívejte a zajistěte jeho opravu či náhradu
v autorizovaném servisu značky Extol® - viz
kapitola Servis a údržba nebo webové stránky
v úvodu návodu.
POPIS SOUČÁSTÍ
Obr.1, pozice-popis
1) Provozní spínač
2) USB-C konektor pro připojení nabíjecího kabelu
3) LED kontrolka signalizující nabíjení a nabití
4) Nástavec se strunou
5) Nástavec s nožem
6) Nástavec pro vyřezání drážek
7) Nástavec pro pájení plastů
8) Pájecí hrot pro měkké pájení kovů
9) Stolní držák pro uchycení řezačky ke stolu
10) Cívka se zásobní řeznou strunou
NABITÍ AKU ŘEZAČKY
y K nabíjení aku řezačky použijte USB nabíjecí
zdroj 5 V . Přístroj má elektronickou ochranu
proti proudu nad 1A, tj. nezáleží, jaký je max.
proud USB zdroje.
USB-C koncovku USB kabelu zasuňte do USB-C
zásuvky aku řezačky (obr.1, pozice 2). Při nabíje-
ní bude svítit červená kontrolka (obr.1, pozice 3).
Po nabití bude kontrolka svítit zeleně. Pro dlou-
hou životnost zabudované baterie doporučuje-
me nenabíjet aku řezačku současně za provozu
(pokud je to možné z výroby). Pokud kontrolka
bliká, je vybitá baterie a přístroj nabijte.
VÝMĚNA NÁSTAVCŮ
•
VÝSTRAHA
y Před výměnou nástavce se ujistěte, že je
provozní spínač (obr.1, pozice 1) v pozici „OFF"
a zda je nástroj vychladlý. Pokud bude provozní
spínač v pozici „ON", mohlo by při výměně
nástavce dojít k popálení uživatele, protože
nasazením nástavce dojde k rychlému zahřátí
nástroje na vysokou teplotu, nahřívá se násta-
vec a nikoli koncovky aku řezačky, ke kterým se
nástavec připojuje. Původní nástavec odejměte
a nasaďte jiný dle obr.2.
y Aku řezačku s nástavcem se strunou lze pro
řezání upnout do stolní svěrky dle obr.8.
ZAPNUTÍ/VYPNUTÍ
y Přístroj zapněte až po nasazení horkého nástro-
je přepnutím provozního spínače do pozice
„ON". Přístroj vypněte přepnutím provozního
spínače do pozice „OFF". Po vypnutí je nástavec
ještě nějaký čas horký, nechte jej vychladnout.
Nebezpečí popálení.
PRÁCE S AKU ŘEZAČKOU
y Je-li to potřebné, na plast načrtněte tužkou
tvar, který chcete z plastu vyřezat.
y Před prací nechte nainstalovaný nástroj nahřát
na provozní teplotu (strunu 30 s, nůž 60 s).
y Při práci nástroj veďte přiměřenou rychlostí
úměrnou rychlosti tavení, nevyvíjejte nepři-
měřený tlak.
y Při používání nože se mohou v rovině řezu
vytvářet vlákna, jejichž vzniku lze zabránit
nebo jejich tvorbu snížit pomalým vedením
nože, aby se polystyren stačil dobře roztavit,
řezáním tenčího polystyrenu a také předchozím
očištěním studeného nože textilií navlhčenou
v acetonu. Polystyren je rozpustný v acetonu.
Čištění nože a ostatních nástrojů acetonem
provádějte pouze při odejmutém nástroji z pří-
stroje a je-li nástroj vychladlý, jinak by mohlo
dojít ke vznícení par acetonu.
