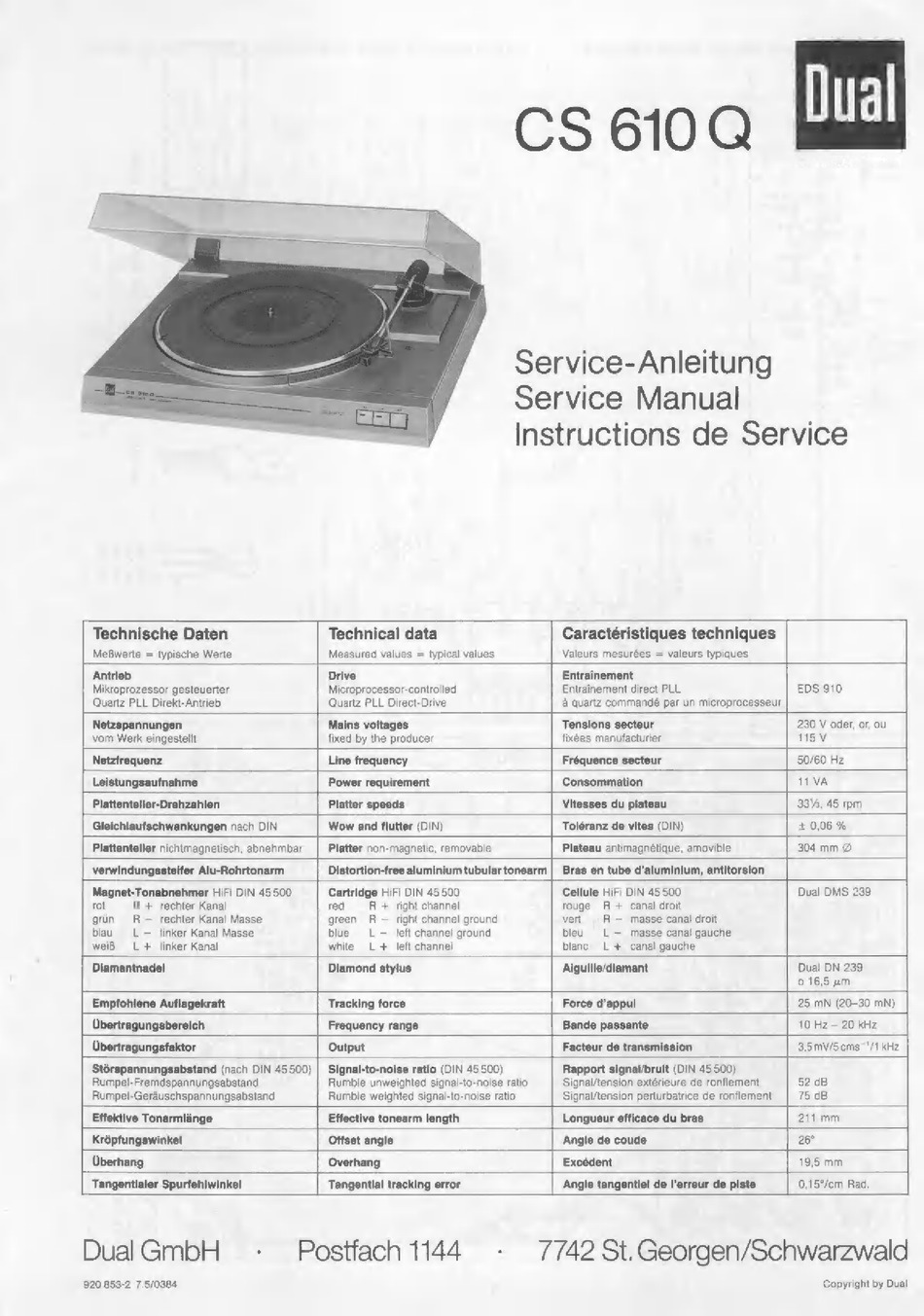

Dual CS 610Q Serviceanleitung

CS 610Q Dual
Service-Anleitung
Service Manual
Instructions de Service
Technische Daten
Meßwerte = typische Werte
Technical data
Measured values = typical values
Caracteristiques techniques
Valeurs mesurées = valeurs typiques
Antrieb.
Mikroprozessor gesteuerter
Quartz PLL Direkt-Antrieb
Drive
Microprocessor-controlled
Quartz PLL Direct-Drive
Entrainement
Entraînement direct PLL
à quartz commandé par un microprocesseur
EDS 910
Netzspannungen Mains voltages Tensions secteur 230 V oder, or, ou
vom Werk eingestellt fixed by the producer fixées manufacturier 115V
Netzfrequenz Line frequency Fréquence secteur 50/60 Hz
Leistungsaufnahme Power requirement Consommation 11 VA
Plattenteller-Drehzahlen Platter speeds Vitesses du plat 33%, 45 rpm
Gleichlaufschwankungen nach DIN Wow and flutter (DIN) Toleranz de vites (DIN) + 0,06 %
Plattenteller nichtmagnetisch, abnehmbar | Platter non-magnetic, removable Plateau antimagnetique, amovible 304 mm Ø
verwindungssteifer Alu-Rohrtonarm Distortion-free aluminium tubulartonearm Bras en tube d'aluminium, antitorsion
Magnet-Tonabnehmer HiFi DIN 45500 Cartridge HiFi DIN 45500 Cellule HiFi DIN 45500
Dual DMS 239
rot В + rechter Kanal red А + right channel rouge R + canal droit
grün А — rechter Kanal Masse green В — right channel ground vert — R — masse canal droit
blau L- linker Kanal Masse blue L- left channel ground bleu L — masse canal gauche
weiß L+ linker Kanal white L+ left channel blanc L + canal gauche
Diamantnadel Diamond stylus Aiguille/diamant Dual DN 239
0 165 um
Empfohlene Auflagekraft Tracking force Force d'appui 25 mN (20-30 mN)
Übertragungsbereich Frequency range Bande passante 10 Hz – 20 kHz
Übertragungsfaktor Output Facteur de transmission 3,5mV/Scms-'/1kHz
Störspannungsabstand (nach DIN 45500) | Signal-to-noise ratio (DIN 45500) Rapport signal/bruit (DIN 45500)
Rumpel-Fremdspannungsabstand Rumble unweighted signal-to-noise ratio Signal/tension extérieure de ronflement 52 dB
Rumpel-Geräuschspannungsabstand Rumble weighted signal-to-noise ratio Signal/tension perturbatrice de ronflement | 75 dB
Effektive Tonarmlänge Effective tonearm length Longueur efficace du bras 211 mm
Kröpfungswinkel Offset angle Angle de coude 26°
Überhang Overhang Excédent 19,5 mm
Tangentialer Spurfehlwinkel
Tangential tracking error Angle tangentiel de l'erreur de piste
0,15°/cm Rad
Dual GmbH -
920 853-2 7.510384
Postfach 1144
7742 St. Georgen/Schwarzwald
