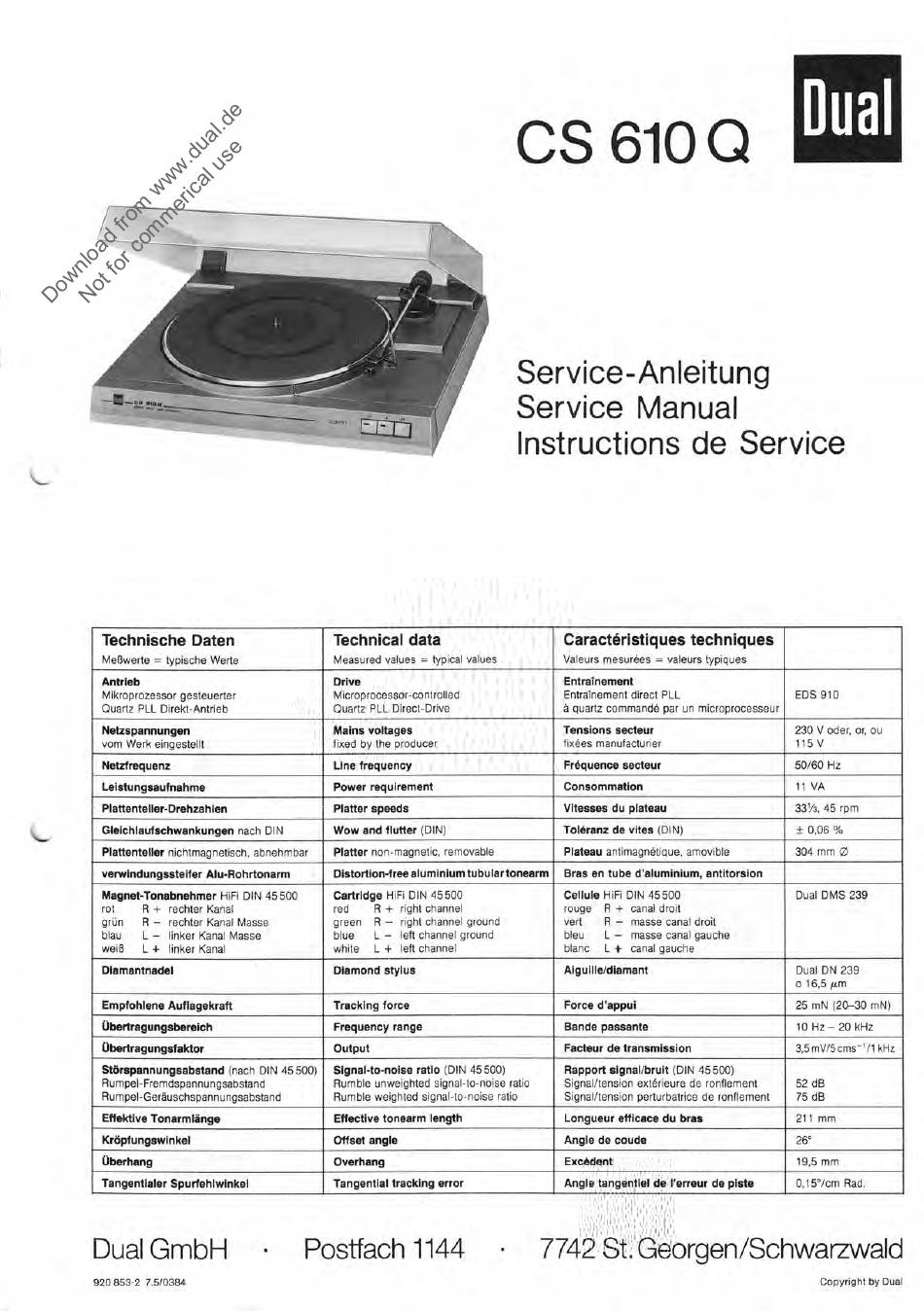

Dual CS 610 Q Serviceanleitung

CS 610 Q
Dual
Service-Anleitung
Service Manual
lnstructions de Service
Technische Daten
Meßwerte = typische Werte
Technical data
Measured values = typical values
Caracteristiques techniques
Valeurs mesuröes = valeurs typiques
Antrieb
Mikroprozessor gesteuerter
Quartz PLL Direkt-Antrieb
Drive
Microprocessor-controlled
Quartz PLL Direct-Drive
Entrainement
Entrainement direct PLL
ä quartz commandä par un microprocesseur
EDS 910
Netzspannungen
vom Werk eingestellt
Mains voltages
fixed by the producer
Tensions secteur
fixöes manufacturier
230 V oder, or, ou
115 V
Netzfrequenz Line frequency Frequence secteur
50/60 Hz
Leistungsaufnahme Power requirement Consommation
11 VA
Plattenteller-Drehzahlen Platter speeds Vitesses du plateau 331/3, 45 rpm
Gleichlaufschwankungen nach DIN
Wow and flutter (DIN) Toleranz de vites (DIN) ± 0,06 %
Plattenteller nichtmagnetisch, abnehmbar
Platter non-magnetic, removable
Plateau antimagnötique, amovible
304 mm 0
venvindungssteifer Alu-Rohrtonarm Distortion-free aluminium tubular tonearm Bras en tube d'aluminium, antitorsion
Magnet-Tonabnehmer HiFi DIN 45 500
rot R + rechter Kanal
grün R — rechter Kanal Masse
blau L — linker Kanal Masse
weiß L + linker Kanal
Cartridge HiFi DIN 45 500
red
R + right channel
green
R — right channel ground
blue L — left channel ground
white L + left channel
Cellule HiFi DIN 45 500
rouge R + canal droit
vert R — masse canal droit
bleu L — masse canal gauche
blanc L + canal gauche
Dual DMS 239
Diamantnadel Diamond stylus Aiguille/diamant Dual DN 239
016,5 um
Empfohlene Auflagekraft Trecking force Force d'appui 25 mN (20-30 mN)
Übertragungsbereich
Frequency range Bande passante 10 Hz — 20 kHz
Übertragungsfaktor Output
Facteur de transmission 3,5 mV/5 cms-1/1 kHz
Störspannungsabstand (nach DIN 45500)
Rumpel-Fremdspannungsabstand
Rumpel-Geräuschspannungsabstand
Signal-to-noise ratio (DIN 45500)
Rumble unweighted signal-to-noise ratio
Rumble weighted signal-to-noise ratio
Rapport signal/bruit (DIN 45500)
Signal/tension extörieure de ronflement
Signal/tension perturbatrice de ronflement
52 dB
75 dB
Effektive Tonarmlänge
Effective tonearm length Longueur efficace du bras 211 mm
Kröpfungswinkel Offset angle Angle de coude 26°
Überhang Overhang Excedent 19,5 mm
Tangentialer Spurfehlwinkel Tangential tracking error Angle tangentiel de l'erreur de piste 0,15°/cm Rad.
Dual GmbH •
Postfach 1144 • 7742 St. Georgen/Schwarzwald
920 853-2 7.5/0384
Copyright by Dual
