Amazone E+S 761 Betriebsanleitung
Anbaustreuer
Verwandte Anleitungen für Amazone E+S 761
Inhaltszusammenfassung für Amazone E+S 761

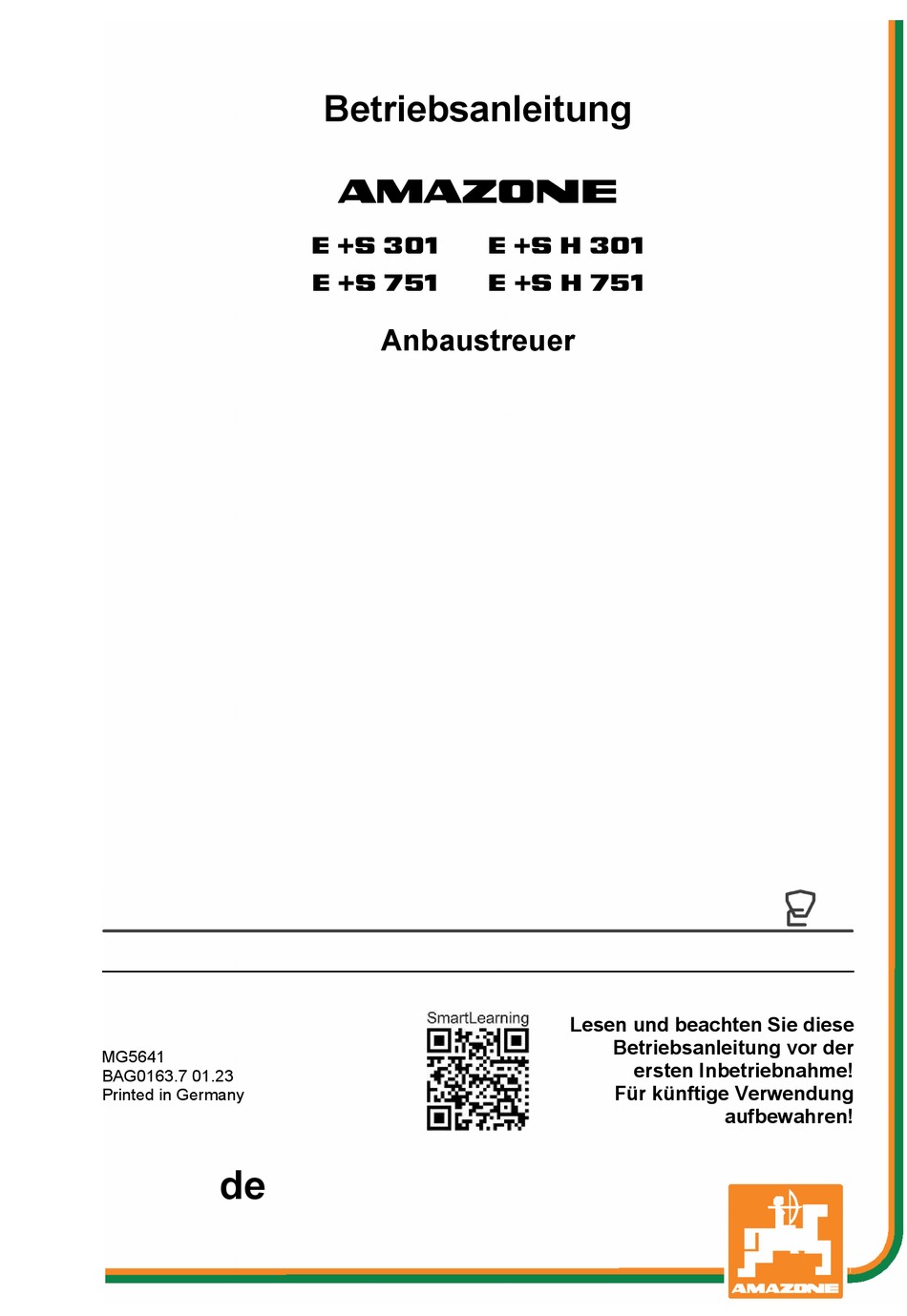

- Seite 1 Betriebsanleitung E +S 301 E +S H 301 E +S 751 E +S H 751 Anbaustreuer Lesen und beachten Sie diese Betriebsanleitung vor der MG5641 ersten Inbetriebnahme! BAG0163.7 01.23 Für künftige Verwendung Printed in Germany aufbewahren!
- Seite 2 ES DARF NICHT unbequem und überflüssig erscheinen, die Ge- brauchs-Anweisung zu lesen und sich danach zu richten; denn es genügt nicht, von anderen zu hö- ren und zu sehen, dass eine Maschine gut sei, sie daraufhin zu kaufen und zu glauben, es gehe nun alles von selbst.
- Seite 3 Tel.: + 49 (0) 5405 50 1-0 E-mail: amazone@amazone.de Ersatzteil-Bestellung Ersatzteillisten finden Sie frei zugänglich im Ersatzteil-Portal unter www.amazone.de. Bestellungen richten Sie bitte an Ihren AMAZONE Fachhändler. Formales zur Betriebsanleitung Dokumenten-Nummer: MG5641 Erstelldatum: 01.23 Copyright AMAZONEN-WERKE H. DREYER SE & Co. KG, 2023 Alle Rechte vorbehalten.
- Seite 4 Betriebsanleitungen werden regelmäßig aktualisiert. Mit Ihren Verbesserungsvorschlägen helfen Sie mit, eine immer benutzer- freundlichere Betriebsanleitung zu gestalten. AMAZONEN-WERKE H. DREYER SE & Co. KG Postfach 51 D-49202 Hasbergen Tel.: + 49 (0) 5405 50 1-0 E-mail: amazone@amazone.de E+S BAG0163.7 01.23...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Benutzerhinweise ..................8 Zweck des Dokumentes ......................8 Ortsangaben in der Betriebsanleitung ..................8 Verwendete Darstellungen ....................... 8 Allgemeine Sicherheitshinweise ..............9 Verpflichtungen und Haftung ....................9 Darstellung von Sicherheits-Symbolen .................. 11 Organisatorische Maßnahmen....................12 Sicherheits- und Schutzeinrichtungen ................... 12 Informelle Sicherheitsmaßnahmen .................. - Seite 6 Inhaltsverzeichnis Rührwerk ..........................47 Mengenschieber mit Stellhebel und hydraulischer Schießschieber ........48 Elektrische Schieberbetätigung ..................... 49 5.10 Drehbare Bodengruppe ......................50 5.11 Dreipunkt-Anbaurahmen ....................... 51 5.12 Abdeckschwenkplane (Option) ..................... 52 5.13 Behälteraufsätze (Option) ..................... 52 5.14 Transport- und Abstellvorrichtung (abnehmbar, Option)............53 5.15 Arbeitsbeleuchtung (Option) ....................
- Seite 7 Inhaltsverzeichnis 13.4 Wartungsplan – Übersicht ....................102 13.5 Abschersicherung Rührwerk ....................102 13.6 Auswechseln der Streuschaufeln ..................103 13.7 Hydraulik-Anlage ........................104 13.7.1 Kennzeichnung von Hydraulik-Schlauchleitungen .............. 105 13.7.2 Wartungs-Intervalle ......................106 13.7.3 Inspektions-Kriterien für Hydraulik-Schlauchleitungen ............106 13.7.4 Ein- und Ausbau von Hydraulik-Schlauchleitungen ............. 107 13.8 Ober- und Unterlenkerbolzen prüfen ...................
-
Seite 8: Benutzerhinweise
Benutzerhinweise Benutzerhinweise Das Kapitel Benutzerhinweise liefert Informationen zum Umgang mit der Betriebsanleitung. Zweck des Dokumentes Die hier vorliegende Betriebsanleitung beschreibt die Bedienung und die Wartung für die Maschine. • gibt wichtige Hinweise für einen sicherheitsgerechten und effi- • zienten Umgang mit der Maschine. •... -
Seite 9: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Allgemeine Sicherheitshinweise Dieses Kapitel enthält wichtige Hinweise, um die Maschine sicher- heitsgerecht zu betreiben. Verpflichtungen und Haftung Hinweise in der Betriebsanleitung beachten Die Kenntnis der grundlegenden Sicherheitshinweise und der Sicher- heitsvorschriften ist Grundvoraussetzung für den sicherheitsgerechten Umgang und den störungsfreien Betrieb der Maschine. Verpflichtung des Betreibers Der Betreiber verpflichtet sich, nur Personen mit/an der Maschine arbeiten zu lassen, die... - Seite 10 Allgemeine Sicherheitshinweise Gefahren im Umgang mit der Maschine Die Maschine ist gebaut nach dem Stand der Technik und den aner- kannten sicherheitstechnischen Regeln. Dennoch können bei der Verwendung der Maschine Gefahren und Beeinträchtigungen entste- • für Leib und Leben der Bediener oder Dritter, für die Maschine selbst, •...
-
Seite 11: Darstellung Von Sicherheits-Symbolen
Allgemeine Sicherheitshinweise Darstellung von Sicherheits-Symbolen Gekennzeichnet sind Sicherheitshinweise durch das dreieckige Si- cherheits-Symbol und dem vorstehenden Signalwort. Das Signalwort (GEFAHR, WARNUNG, VORSICHT) beschreibt die Schwere der drohenden Gefährdung und hat folgende Bedeutung: GEFAHR kennzeichnet eine unmittelbare Gefährdung mit hohem Risiko, die Tod oder schwerste Körperverletzung (Verlust von Körpertei- len oder Langzeitschäden) zur Folge haben kann, wenn sie nicht vermieden wird. -
Seite 12: Organisatorische Maßnahmen
Allgemeine Sicherheitshinweise Organisatorische Maßnahmen Der Betreiber muss die erforderlichen persönlichen Schutzausrüstun- gen bereitstellen, wie z.B.: Schutzbrille • Sicherheitsschuhe • Schutzanzug • Hautschutzmittel, etc. • Die Betriebsanleitung • immer am Einsatzort der Maschine aufbewahren! muss jederzeit für Bediener und Wartungspersonal frei zugäng- •... -
Seite 13: Ausbildung Der Personen
Allgemeine Sicherheitshinweise Ausbildung der Personen Nur geschulte und unterwiesene Personen dürfen mit / an der Ma- schine arbeiten. Der Betreiber muss die Zuständigkeiten der Perso- nen für das Bedienen, Warten und Instandhalten klar festlegen. Eine anzulernende Person darf nur unter Aufsicht einer erfahrenen Person mit / an der Maschine arbeiten. -
Seite 14: Sicherheitsmaßnahmen Im Normalbetrieb
Allgemeine Sicherheitshinweise Sicherheitsmaßnahmen im Normalbetrieb Betreiben Sie die Maschine nur, wenn alle Sicherheits- und Schutz- einrichtungen voll funktionsfähig sind. Überprüfen Sie die Maschine mindestens einmal pro Tag auf äußer- lich erkennbare Schäden und Funktionsfähigkeit der Sicherheits- und Schutzeinrichtungen. Gefahren durch Restenergie Beachten Sie das Auftreten mechanischer, hydraulischer, pneumatischer und elektrischer/elektronischer Restenergien an der Maschine. -
Seite 15: Ersatz- Und Verschleißteile Sowie Hilfsstoffe
Ersatz- und Verschleißteile sowie Hilfsstoffe Tauschen Sie Maschinenteile in nicht einwandfreiem Zustand sofort aus. Verwenden Sie nur AMAZONE Original-Ersatz- und Verschleißteile oder die von den AMAZONEN-WERKEN freigegebenen Teile, damit die Betriebserlaubnis nach nationalen und internationalen Vorschrif- ten ihre Gültigkeit behält. Bei Einsatz von Ersatz- und Verschleißteilen von Drittherstellern ist nicht gewährleistet, dass sie beanspruchungs-... -
Seite 16: Warnbildzeichen Und Sonstige Kennzeichnungen An Der Maschine
Allgemeine Sicherheitshinweise 2.13 Warnbildzeichen und sonstige Kennzeichnungen an der Maschine Halten Sie alle Warnbildzeichen der Maschine immer sauber und in gut lesbarem Zustand! Erneuern Sie unlesbare Warnbildzeichen. Fordern Sie die Warnbildzeichen anhand der Bestell-Nummer (z.B. MD075) beim Händler an. Platzierung der Warnbildzeichen und sonstigen Kennzeichnungen Die folgenden Abbildungen zeigen die Anordnung der Warnbildzei- chen an der Maschine. - Seite 17 Allgemeine Sicherheitshinweise Warnbildzeichen - Aufbau Warnbildzeichen kennzeichnen Gefahrenstellen an der Maschine und warnen vor Restgefahren. In diesen Gefahrenstellen sind permanent gegenwärtige oder unerwartet auftretende Gefährdungen vorhanden. Ein Warnbildzeichen besteht aus 2 Feldern: Feld 1 zeigt die bildhafte Gefahrenbeschreibung umgeben von einem drei- eckigen Sicherheits-Symbol.
- Seite 18 Allgemeine Sicherheitshinweise Bestell-Nummer und Erläuterung Warnbildzeichen MD075 Gefährdung durch Schneiden oder Ab- schneiden für Finger und Hand, verursacht durch zugängliche, bewegliche Teile die am Arbeitsprozess teilnehmen! Diese Gefährdung kann schwerste Verletzungen mit Verlust von Körperteilen verursachen. Greifen Sie niemals in die Gefahrenstelle, •...
- Seite 19 Allgemeine Sicherheitshinweise Bestell-Nummer und Erläuterung Warnbildzeichen MD082 Sturzgefahr von Personen von Trittflächen und Plattformen beim Mitfahren auf der Ma- schine bzw. beim Besteigen angetriebener Maschinen! Diese Gefährdung kann schwerste Verletzungen mit möglicher Todesfolge verursachen. Verboten ist das Mitfahren von Personen auf der Maschine und/oder das Besteigen der laufenden Maschine.
- Seite 20 Allgemeine Sicherheitshinweise Bestell-Nummer und Erläuterung Warnbildzeichen MD093 Gefährdung durch Erfassen oder Aufwickeln für den gesamten Körper, verursacht durch bewegliche Teile der Kraftübertragung! Diese Gefährdung kann schwerste Verletzungen mit möglicher Todesfolge verursachen. Öffnen oder entfernen Sie niemals Schutzein- richtungen von beweglichen Teilen der Kraft- übertragung, solange der Motor des Traktors bei angeschlossener Gelenkwelle / Hydraulik- / Elektronik-Anlage läuft.
- Seite 21 Allgemeine Sicherheitshinweise Bestell-Nummer und Erläuterung Warnbildzeichen MD097 Gefährdung durch Quetschen für den gesam- ten Körper, verursacht durch den Aufenthalt im Hubbereich der Dreipunkt-Aufhängung beim Betätigen der Dreipunkt-Hydraulik! Diese Gefährdung kann schwerste Verletzungen mit möglicher Todesfolge verursachen. Verboten ist der Aufenthalt im Hubbereich •...
-
Seite 22: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
Allgemeine Sicherheitshinweise Bestell-Nummer und Erläuterung Warnbildzeichen MD116 Dieses Piktogramm kennzeichnet die erforderli- che Antriebsdrehzahl (540 1/min) und Drehrich- tung der maschinenseitigen Antriebswelle. MD199 Der zulässige, maximale hydraulische Betriebs- druck beträgt 210 bar. 2.14 Gefahren bei Nichtbeachtung der Sicherheitshinweise Die Nichtbeachtung der Sicherheitshinweise kann sowohl eine Gefährdung für Personen als auch für Umwelt •... -
Seite 23: Sicherheitshinweise Für Den Bediener
Allgemeine Sicherheitshinweise 2.16 Sicherheitshinweise für den Bediener WARNUNG Gefahren durch Quetschen, Schneiden, Erfassen, Einziehen und Stoß durch fehlende Verkehrs- und Betriebssicherheit! Überprüfen Sie vor jeder Inbetriebnahme die Maschine und den Trak- tor auf Verkehrs- und Betriebssicherheit! 2.16.1 Allgemeine Sicherheits- und Unfallverhütungshinweise Beachten Sie neben diesen Hinweisen auch die allgemein gülti- •... - Seite 24 Allgemeine Sicherheitshinweise Bringen Sie beim An- und Abkuppeln von Maschinen die Abstüt- • zeinrichtungen (falls vorgesehen) in die jeweilige Stellung (Standsicherheit)! Bei der Betätigung von Abstützeinrichtungen besteht Verlet- • zungsgefahr durch Quetsch- und Scherstellen! • Seien Sie beim An- und Abkuppeln von Maschinen an oder vom Traktor besonders vorsichtig! Zwischen dem Traktor und der Maschine gibt es Quetsch- und Scherstellen im Bereich der Kuppelstelle!
- Seite 25 Allgemeine Sicherheitshinweise Transportieren der Maschine Beachten Sie beim Benutzen öffentlicher Verkehrswege die je- • weiligen nationalen Straßenverkehrsvorschriften! Überprüfen Sie vor Transportfahrten, • ο den ordnungsgemäßen Anschluss der Versorgungsleitun- die Lichtanlage auf Beschädigung, Funktion und Sauberkeit ο ο die Brems- und Hydraulik-Anlage auf augenfällige Mängel ob die Feststell-Bremse vollständig gelöst ist ο...
-
Seite 26: Hydraulik-Anlage
Lassen Sie Hydraulik-Schlauchleitungen mindestens einmal jährlich durch einen Sachkundigen auf ihren arbeitssicheren Zu- stand prüfen! • Tauschen Sie Hydraulik-Schlauchleitungen bei Beschädigungen und Alterung aus! Verwenden Sie nur AMAZONE Original- Hydraulik-Schlauchleitungen! • Die Verwendungsdauer der Hydraulik-Schlauchleitungen sollte sechs Jahre nicht überschreiten, einschließlich einer eventuellen Lagerzeit von höchstens zwei Jahren. -
Seite 27: Elektrische Anlage
Allgemeine Sicherheitshinweise 2.16.3 Elektrische Anlage Bei Arbeiten an der elektrischen Anlage grundsätzlich Batterie • (Minuspol) abklemmen! • Verwenden Sie nur die vorgeschriebenen Sicherungen. Bei Verwendung zu starker Sicherungen wird die elektrische Anlage zerstört – Brandgefahr • Achten Sie auf richtiges Anschließen der Batterie - zuerst den Pluspol und dann den Minuspol anklemmen! Beim Abklemmen zuerst den Minuspol und dann den Pluspol abklemmen! •... - Seite 28 Allgemeine Sicherheitshinweise Sichern Sie den Gelenkwellenschutz durch Einhängen der Ket- • te(n) gegen Mitlaufen! • Achten Sie bei Gelenkwellen auf die vorgeschriebenen Rohr- überdeckungen in Transport- und Arbeitsstellung! (Beachten Sie die Bedienungsanleitung des Gelenkwellen-Herstellers!) • Beachten Sie bei Kurvenfahrten die zulässige Abwinklung und den Schiebeweg der Gelenkwelle! Kontrollieren Sie vor dem Einschalten der Zapfwelle, ob die ge- •...
-
Seite 29: Streubetrieb
Klemmen Sie das Kabel an Generator und Batterie des Traktors ab, bevor Sie elektrische Schweißarbeiten an Traktor und ange- bauten Maschinen ausführen! • Ersatzteile müssen mindestens den festgelegten technischen Anforderungen der AMAZONEN-WERKE entsprechen! Dies ist gegeben bei Verwendung von AMAZONE Original-Ersatzteilen! E+S BAG0163.7 01.23... -
Seite 30: Ver- Und Entladen
Ver- und Entladen Ver- und Entladen WARNUNG Gefährdungen durch Quetschen und / oder Stoß durch unbeab- sichtigtes Herabfallen der angehobenen Maschine! • Benutzen Sie unbedingt die gekennzeichneten Zurrpunkte zum Befestigen von Lastaufnahmeeinrichtungen, wenn Sie die Ma- schine mit einen Hebezeug ver- und entladen. Verwenden Sie Lastaufnahmeeinrichtungen mit einer jeweiligen •... -
Seite 31: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Lesen Sie dieses Kapitel möglichst direkt an der Maschine. So ma- chen Sie sich optimal vertraut mit der Maschine. Übersicht – Baugruppen E+S BAG0163.7 01.23... -
Seite 32: Sicherheits- Und Schutzeinrichtungen
Produktbeschreibung (1) Rahmen (2) Behälter (3) Bodengruppe (4) Streuscheibe (5) mehrteilige Streubreitenbegrenzung (Option) (6) Gelenkwelle oder hydraulischer Antrieb (7) Gelenkwellenschutz (8) Schutz- und Funktionsgitter im Behälter (9) Abschirmblech (10) Schlauchgarderobe Sicherheits- und Schutzeinrichtungen Gelenkwellenschutz zum Schutz vor Berührung der drehenden •... -
Seite 33: Verkehrstechnische Ausrüstungen (Option)
Schließen Sie die Beleuchtungsanlage über → den Stecker an die 7-polige Traktor- Steckdose an. Bestimmungsgemäße Verwendung Der AMAZONE- Winterdienststreuer E+S 301 / E+S 751 ist ausschließlich geeignet für den üblichen Einsatz im Winter für • den Streudienst auf Straßen, Wegen und Plätzen •... -
Seite 34: Gefahrenbereich Und Gefahrenstellen
Produktbeschreibung Gefahrenbereich und Gefahrenstellen Der Gefahrenbereich ist die Umgebung der Maschine, in der Perso- nen erreicht werden können durch arbeitsbedingte Bewegungen der Maschine und seiner • Arbeitswerkzeuge • durch aus der Maschine herausgeschleuderte Materialien oder Fremdkörper durch unbeabsichtigt absenkende, angehobene Arbeitswerkzeu- •... -
Seite 35: Technische Daten
Produktbeschreibung Technische Daten Behälter- Nutzlast Gewicht Einfüllhöhe Einfüll- Gesamt- Gesamt- inhalt breite breite länge E+S 301 300 l 1300 kg 160 kg 1,00 m 0,98 m 1,08 m 0,90 m + Aufsatz S95 395 l 1300 kg 174 kg 1,11 m 0,95 m 1,08 m 0,90 m... -
Seite 36: Erforderliche Traktor-Ausstattung
Produktbeschreibung Erforderliche Traktor-Ausstattung Zum bestimmungsgemäßen Betreiben der Maschine muss der Trak- tor folgende Voraussetzungen erfüllen: Traktor-Motorleistung E+S 301 ab 15 kW (20 PS) E+S 751 ab 30 kW (40 PS) Elektrik Batterie-Spannung: 12 V (Volt) • Steckdose für Beleuchtung: 7-polig •... -
Seite 37: Aufbau Und Funktion
(3) Rührwerk (4) Streuscheibe (5) Streuschaufeln (6) Skala Aufgabepunkt (7) Mengenschieber Entlang der Trichterwand des AMAZONE E+S rutscht das Streugut zur Durchlassöffnung) in der Bodengruppe. Das Rührwerk sorgt für einen gleichmäßigen Streugutfluss auf die Streuschei- Die Streuscheibe wird im Uhrzeigersinn rotierend angetrieben und ist mit 8 Streuschaufeln be- stückt. -
Seite 38: Streuscheiben
Aufbau und Funktion Streuscheiben Streuscheibe mit Streuschaufeln Standard. Streuschaufellänge: 110 mm Streuscheibe mit Streuschaufel lang. Streuschaufellänge: 170 mm E+S BAG0163.7 01.23... -
Seite 39: Streuscheibenantrieb Mit Hydraulikmotor
Aufbau und Funktion Streuscheibenantrieb mit Hydraulikmotor Der Antrieb für die Streuscheibe und das Rühr- werk erfolgt über den Hydraulikmotor. Schluckvolumen Hydraulikmotor 165 ccm Varianten des hydraulischen Streuscheibenantriebs: Streuscheibenantrieb mit Drehzahlsteuerung über EasySet: Ein- und Ausschalten des Streuscheibenan- • triebs über EasySet. •... -
Seite 40: Streuscheibenantrieb Mit Gelenkwelle
Aufbau und Funktion Streuscheibenantrieb mit Gelenkwelle Die Gelenkwelle übernimmt die Kraftübertragung zwischen Traktor und Maschine.Der Antrieb des untersetzten Getriebes (i = 1:1,9) für die Streuscheibe und das Rührwerk erfolgt über die Gelenkwelle. Mit diesem Getriebe beträgt die Streuscheibendrehzahl ca. 280 min einer Zapfwellendrehzahl von 540 min Gelenkwelle in Parkposition. - Seite 41 Aufbau und Funktion WARNUNG Gefährdungen durch Erfassen und Aufwickeln durch unge- schützte Teile der Gelenkwelle im Bereich der Kraftübertragung zwischen Traktor und angetriebener Maschine! Arbeiten Sie nur mit vollständig geschütztem Antrieb zwischen Trak- tor und angetriebener Maschine. • Die ungeschützten Teile der Gelenkwelle müssen immer durch einen Schutzschild am Traktor und einen Schutztrichter an der Maschine geschützt sein.
-
Seite 42: Gelenkwelle Ankuppeln
Aufbau und Funktion Verwenden Sie nur die mitgelieferte Gelenkwelle bzw. den mit- • gelieferten Gelenkwellentyp. • Lesen und beachten Sie die mitgelieferte Betriebsanleitung der Gelenkwelle. Das sachgemäße Anwenden und Warten der Ge- lenkwelle schützt vor schweren Unfällen. • Beachten Sie zum Ankuppeln der Gelenkwelle die mitgelieferte Betriebsanleitung der Gelenkwelle. -
Seite 43: Gelenkwelle Abkuppeln
Aufbau und Funktion Halteketten dürfen sich nicht an Bauteilen des Traktors oder der Ma- schine verfangen. 7. Kontrollieren Sie, ob die Freiräume um die Gelenkwelle herum in allen Betriebszuständen ausreichend sind. Fehlende Freiräume führen zu Beschädigungen der Gelenkwelle. 8. Beseitigen Sie fehlende Freiräume (falls erforderlich). 5.4.2 Gelenkwelle abkuppeln WARNUNG... -
Seite 44: Hydraulik-Anschlüsse
Aufbau und Funktion Hydraulik-Anschlüsse Alle Hydraulikschlauchleitungen sind mit Griffen ausgerüstet. • An den Griffen befinden sich farbige Markierungen mit einer Kennzahl oder einem Kennbuchstaben, um die jeweilige Hydrau- likfunktion der Druckleitung eines Traktorsteuergerätes zuzuord- nen! Zu den Markierungen sind Folien an die Maschine geklebt, die die entsprechenden Hydraulikfunktionen verdeutlichen. -
Seite 45: Hydraulik-Schlauchleitungen Ankuppeln
Aufbau und Funktion WARNUNG Für den Ölrücklauf nur Leitungen DN16 verwenden und kurze Rücklaufwege wählen. Hydraulikanlage nur unter Druck setzen, wenn der freie Rücklauf korrekt gekuppelt ist. Die mitgelieferte Kupplungsmuffe an den drucklosen Ölrücklauf instal- lieren. WARNUNG Infektionsgefahr durch unter hohem Druck austretendes Hydrau- liköl! Achten Sie beim An- und Abkuppeln der Hydraulik-Schlauchleitungen darauf, dass die Hydraulik-Anlage sowohl traktor- als auch maschi-... -
Seite 46: Hydraulik-Schlauchleitungen Abkuppeln
Aufbau und Funktion 5.5.2 Hydraulik-Schlauchleitungen abkuppeln 1. Verschwenken Sie den Betätigungs-Hebel am Steuergerät auf dem Traktor in Schwimm-Stellung (Neutral-Stellung). 2. Entriegeln Sie die Hydraulik-Stecker aus den Hydraulik-Muffen. 3. Sichern Sie die Hydraulik-Steckdosen mit den Staubschutzkap- pen gegen Verschmutzung. 4. Stecken Sie die Hydraulik-Stecker in die Steckerhalter. Streubreitenbegrenzung Die Streubreitenbegrenzung dient zur Einstellung der Arbeitsbreite bei Maschinen mit mechanischem Streuscheibenantrieb. -
Seite 47: Rührwerk
Aufbau und Funktion Rührwerk Der E+S kann je nach Einsatz mit verschiedenen Rührwerken aus- gestattet werden. Die Rührwerke führen der Auslassöffnung das Streugut zu und zer- stören Kluten im Streugut. (1) Stabrührwerk: Streuen von Sand und Salz (2) Kettenrührwerk: Streuen von Split und Split-Salz-Gemisch (3) Rührkopf: Streuen von granuliertem Dünger (4) Fingerrührwerk zur Ausbringung von Salz (5) Spannhülse als Überlastsicherung... -
Seite 48: Mengenschieber Mit Stellhebel Und Hydraulischer Schießschieber
Aufbau und Funktion Mengenschieber mit Stellhebel und hydraulischer Schießschieber Der Mengenschieber gibt je nach Einstellung unterschiedliche Öff- nungsweiten der Durchlassöffnung im Behälter frei. Durch die freigegebene Öffnung gelangt das Streugut auf die Streu- scheibe. Da die Streueigenschaften des Streuguts starken Schwankungen unterliegen, wird empfohlen, die gewählte Schieberstellung für die gewünschte Streumenge durch eine Streumengenkontrolle zu über- prüfen. -
Seite 49: Elektrische Schieberbetätigung
Aufbau und Funktion Elektrische Schieberbetätigung Die Streumengeneinstellung erfolgt über einen Elektromotor mit dem EasySet-Bedien-Computer. (1) Schieber zur Mengeneinstellung und zum Öffnen und Schließen der Durchlassöffnung (2) Durchlassöffnung im Behälter (3) Elektromotor zur Schieberbetätigung E+S BAG0163.7 01.23... -
Seite 50: Drehbare Bodengruppe
Aufbau und Funktion 5.10 Drehbare Bodengruppe Die Bodengruppe mit der Durchlassöffnung für das Streugut ist um die senkrechte Mittelachse drehbar. Dadurch ist der Aufgabepunkt des Streugutes auf die Streuscheibe einstellbar und so der Streubereich den Erfordernissen anzupassen. Für ein symmetrisches Streubild die Bodengruppe (Aufgabepunkt) laut Streutabelle einstellen. -
Seite 51: Dreipunkt-Anbaurahmen
Aufbau und Funktion 5.11 Dreipunkt-Anbaurahmen Der Rahmen des E+S ist so ausgeführt, dass er die Anforderungen und Abmessungen des Dreipunktanbaus der Kategorie 1 oder 2 er- füllt. (1) Unterlenkerbolzen Kategorie 1 (2) Unterlenkerbolzen Kategorie 2 (3) Oberlenkerbolzen Kategorie 1 und 2 (4) Drei Absteckpunkte für Unterlenker (5) Zwei Absteckpunkte für Oberlenker E+S BAG0163.7 01.23... -
Seite 52: Abdeckschwenkplane (Option)
Aufbau und Funktion 5.12 Abdeckschwenkplane (Option) Die Abdeckschwenkplane garantiert auch bei nassem Wetter trockenes Streugut. (1) Sichtfenster (2) Schwenkhebel mit Griff (3) Verriegelung 5.13 Behälteraufsätze (Option) • Behälteraufsatz S95 und S190 für E+S 301 • Behälteraufsatz S180 und S360 für E+S E+S BAG0163.7 01.23... -
Seite 53: Transport- Und Abstellvorrichtung (Abnehmbar, Option)
Aufbau und Funktion 5.14 Transport- und Abstellvorrichtung (abnehmbar, Option) Die abnehmbare Transport- und Abstellvorrichtung ermöglicht ein einfaches Ankuppeln an die Dreipunkthydraulik des Traktors und ein leichtes Rangieren auf dem Hof und innerhalb von Gebäuden. Um ein Verrollen des Düngerstreuers zu verhindern, sind die zwei Lenkrollen mit einem Feststellsystem ausgestattet. -
Seite 54: Arbeitsbeleuchtung (Option)
Aufbau und Funktion Bei der Montage der starren Rollen darauf achten, dass der Bolzen (5) durch die Bohrung des Rahmens fasst, und somit die Rollen in Längsrichtung hält. 5.15 Arbeitsbeleuchtung (Option) Die Arbeitsbeleuchtung sorgt bei Dunkelheit für gute Sicht auf das Arbeitsfeld. Arbeitsbeleuchtung schaltbar über Bord- •... -
Seite 55: Inbetriebnahme
Inbetriebnahme Inbetriebnahme In diesem Kapitel erhalten Sie Informationen • zur Inbetriebnahme Ihrer Maschine. • wie Sie überprüfen können, ob Sie die Maschine an ihren Trak- tor anbauen / anhängen dürfen. Vor Inbetriebnahme der Maschine muss der Bediener die Be- • triebsanleitung gelesen und verstanden haben. -
Seite 56: Eignung Des Traktors Überprüfen
Inbetriebnahme Eignung des Traktors überprüfen WARNUNG Gefährdungen durch Bruch beim Betrieb, unzureichende Stand- festigkeit und unzureichende Lenk- und Bremsfähigkeit des Traktors bei nicht bestimmungsgemäßem Einsatz des Traktors! • Überprüfen Sie die Eignung ihres Traktors, bevor die Maschine an den Traktor anbauen oder anhängen. Sie dürfen die Maschine nur an solche Traktoren anbauen oder anhängen, die hierfür geeignet sind. -
Seite 57: Benötigte Daten Für Die Berechnung
Inbetriebnahme 6.1.1.1 Benötigte Daten für die Berechnung [kg] Traktor-Leergewicht siehe Traktor Betriebsanleitung oder Fahr- [kg] Vorderachslast des leeren Traktors zeugschein [kg] Hinterachslast des leeren Traktors [kg] Gesamtgewicht Heckanbau-Maschine oder siehe technische Daten Maschine oder Heckgewicht Heckgewicht [kg] Gesamtgewicht Frontanbau-Maschine oder siehe technische Daten Frontanbau- Frontgewicht Maschine oder Frontgewicht... -
Seite 58: Berechnen Der Erforderlichen Mindest-Ballastierung Vorne G Gewährleistung Der Lenkfähigkeit
Inbetriebnahme 6.1.1.2 Berechnen der erforderlichen Mindest-Ballastierung vorne G des Traktors zur V min Gewährleistung der Lenkfähigkeit • − • • • Tragen Sie den Zahlenwert für die berechnete Mindest-Ballastierung , die an der Frontseite des Traktors benötigt wird, in die Tabelle V min (Kapitel 6.1.1.7) ein. - Seite 59 Inbetriebnahme 6.1.1.7 Tabelle Tatsächlicher Wert laut Zulässiger Wert laut Doppelte zulässige Berechnung Traktor- Reifentragfähigkeit Betriebsanleitung (zwei Reifen) Mindest-Ballastierung Front / Heck Gesamtgewicht ≤ Vorderachslast ≤ ≤ Hinterachslast ≤ ≤ • Entnehmen Sie dem Fahrzeugschein Ihres Traktors die zulässi- gen Werte für Traktor-Gesamtgewicht, Achslasten und Reifen- tragfähigkeiten.
-
Seite 60: Länge Der Gelenkwelle An Den Traktor Anpassen
Inbetriebnahme Länge der Gelenkwelle an den Traktor anpassen WARNUNG Gefährdungen durch beschädigte und/oder zerstörte, herausge- schleuderte Bauteile, wenn die Gelenkwelle beim Anheben / Ab- senken der an den Traktor angekuppelten Maschine staucht oder auseinanderzieht, weil die Länge der Gelenkwelle unsach- gemäß... - Seite 61 Inbetriebnahme WARNUNG Quetschgefahr durch unbeabsichtigtes Verrollen des Traktors und der angekuppelten Maschine! • Absenken der angehobenen Maschine! • Sichern Sie Traktor und Maschine gegen unbeabsichtigtes Starten, unbeabsichtigtes Verrollen und die angehobene Maschine gegen unbeabsichtigtes Absenken, bevor Sie zum Anpassen der Gelenkwel- le den Gefahrenbereich zwischen Traktor und angehobene Maschine betreten.
-
Seite 62: Traktor / Maschine Gegen Unbeabsichtigtes Starten Und Unbeabsichtigtes Verrollen Sichern62
Inbetriebnahme Traktor / Maschine gegen unbeabsichtigtes Starten und unbeabsichtig- tes Verrollen sichern WARNUNG Gefährdungen durch Quetschen, Scheren, Schneiden, Erfassen oder Aufwickeln, Einziehen oder Fangen oder Stoß bei allen Ein- griffen an der Maschine • durch angetriebene Arbeitselemente. durch unbeabsichtigtes Antreiben von Arbeitselementen •... -
Seite 63: Maschine An- Und Abkuppeln
Maschine an- und abkuppeln Maschine an- und abkuppeln Beachten Sie beim An- und Abkuppeln von Maschinen das Kapitel "Sicherheitshinweise für den Bediener", Seite 23. WARNUNG Gefährdungen durch Quetschen, Erfassen, Aufwickeln und / oder Stoß durch unbeabsichtigtes Starten und unbeabsichtigtes Verrollen des Traktors beim An- oder Abkuppeln der Gelenkwel- le und der Versorgungsleitungen! Sichern Sie den Traktor gegen unbeabsichtigtes Starten und unbeab- sichtigtes Verrollen, bevor Sie zum An- oder Abkuppeln der Gelenk-... -
Seite 64: Maschine Ankuppeln
Maschine an- und abkuppeln Maschine ankuppeln WARNUNG Gefährdungen durch Quetschen und / oder Stoß beim Ankup- peln der Maschine zwischen Traktor und Maschine! Verweisen Sie Personen aus dem Gefahrbereich zwischen Traktor und Maschine, bevor Sie an die Maschine heranfahren. Anwesende Helfer dürfen sich nur als Einweiser neben Traktor und Maschine betätigen und erst bei Stillstand zwischen die Fahrzeuge treten. - Seite 65 Maschine an- und abkuppeln WARNUNG Gefährdungen durch Ausfall der Energie-Versorgung zwischen Traktor und Maschine durch beschädigte Versorgungsleitungen! Beachten Sie beim Kuppeln der Versorgungsleitungen den Verlauf der Versorgungsleitungen. Die Versorgungsleitungen müssen ohne Spannung, Knickung oder Reibung allen Bewe- • gungen der angebauten oder angehängten Maschine leicht nachgeben.
-
Seite 66: Maschine Abkuppeln
Maschine an- und abkuppeln Maschine abkuppeln WARNUNG Verletzungsgefahr durch Kippen der gefüllten Maschine. Kuppeln Sie nur eine leere Maschine an oder ab. Beim Abkuppeln der Maschine muss immer so viel Freiraum vor der Maschine verbleiben, dass Sie den Traktor beim erneuten Kuppeln wieder fluchtend an die Maschine heranfahren können. -
Seite 67: Einstellungen
Einstellungen Einstellungen Beachten Sie bei allen Arbeiten zum Einstellen der Maschine die Hinweise der Kapitel "Warnbildzeichen und sonstige Kennzeichen an der Maschine", • ab Seite 16 und "Sicherheitshinweise für den Bediener", ab Seite 23. • Das Beachten dieser Hinweise dient Ihrer Sicherheit. WARNUNG Gefährdungen durch Scheren, Schneiden, Abschneiden, Erfas- sen, Aufwickeln, Einziehen, Fangen oder Stoß... -
Seite 68: Einstellungen Mit Den Werten Der Streutabelle
Einstellungen Nutzen Sie die Daten der Streutabelle zur Einstellung der Maschine. Passen Sie die Einstellung gegebenenfalls den individuellen Streuei- genschaften des Streuguts an. Einstellungen mit den Werten der Streutabelle Streuschaufel kurz (110 mm) Streuschaufel lang (170 mm) Arbeits- Streu- Streu- Aufgabe- Arbeits- Streu-... -
Seite 69: Aufgabepunkt Einstellen
Einstellungen schwindigkeit und der gewünschten Ausbringmenge einstellen. EasySet mit geschwindigkeitsproportionaler Mengensteuerung: Werte für die Ausbringmenge aus der Streutabelle EasySet auswäh- len, siehe Seite 110. Aufgabepunkt einstellen Hierzu die Bodengruppe auf den angegebenen Wert (A - P) laut Streutabelle drehen. 1. Drehknauf lösen. 2. -
Seite 70: Arbeitsbreite Mit Der Streubreitenbegrenzung Einstellen
Einstellungen 8.3.1 Arbeitsbreite mit der Streubreitenbegrenzung einstellen Die Streubreitenbegrenzung um den angegebenen Winkel laut Streutabelle anheben. Wert 0: Streubreitenbegrenzung maximal angehoben. Wert 90: Streubreitenbegrenzung maximal abgesenkt. Je nach Ausstattung die Streubreiteneinstellung vornehmen: • Einstellung über Kettenaufhängung beidseitig durchführen. Dazu ein Kettenglied am Verschlusshaken einhängen und so die Streubreitenbegrenzung weiter anheben / absenken. -
Seite 71: Arbeitsbreite Über Streuscheibendrehzahl Einstellen
Einstellungen 8.3.2 Arbeitsbreite über Streuscheibendrehzahl einstellen Stromregelventil: Stromregelventil auf den angegebenen Wert laut Streutabelle einstellen. Wert 0: Streuscheibendrehzahl minimal Wert 10: Streuscheibendrehzahl maximal EasySet: Im EasySet den angegebenen Wert laut Streuta- belle eingeben. Wert 0: Streuscheibendrehzahl minimal Wert 10: Streuscheibendrehzahl maximal Siehe Kapitel Bedien-Computer EasySet. -
Seite 72: Kontrolle Der Arbeitsbreite
Einstellungen 8.3.3 Kontrolle der Arbeitsbreite Die Kontrolle der eingestellten Arbeitsbreite erfolgt mittels Maßstab bzw. • • nach Sicht. Stimmen tatsächliche und gewünschte Arbeitsbreite nicht überein, eine Arbeitsbreiten-Korrektur vornehmen. Arbeitsbreiten-Korrektur wie folgt durchführen: Vergrößern der Arbeitsbreite: Streubreitenbegrenzung anheben. • Antriebsdrehzahl der Streuscheibe erhöhen. •... -
Seite 73: Einstellen Der Streumenge
Einstellungen Einstellen der Streumenge Die Schieberstellung ist abhängig von • dem Streugut selbst sowie von seinem Zustand (gekörnt, grob/fein, feucht, trocken). der gewünschten Streubreite [m]. • der gewünschten Fahrgeschwindigkeit [km/h]. • der gewünschten Streumenge [g/m²]. • Das Verstellen des Schiebers auf eine höhere Zahl der Skala bedeutet: •... -
Seite 74: Streumengenkontrolle
Einstellungen Streumengenkontrolle Die Streumenge [g/m²] ist abhängig von: • der Schieberstellung. • der Fahrgeschwindigkeit. • der Zapfwellendrehzahl / Streuscheibendrehzahl. • dem Zustand des Streugutes (gekörnt, grob/fein, feucht, trocken). Empfohlen wird die Streumengenkontrolle bei jedem Streugutwechsel sowie bei Veränderung seines Zustands. Die Streumengenkontrolle ist im Stand durchführbar, wenn die Ar- beitsgeschwindigkeit der Zugmaschine bekannt ist. - Seite 75 Einstellungen 2. Durchführung der Streumengenkontrolle 2.1 Folie unter dem Winterdienststreuer ausbreiten. 2.2 Den Winterdienststreuer in die tiefste Stellung absenken. 2.3 Die Streubreitenbegrenzung (wenn vorhanden) in die un- terste Position bringen. Andernfalls: Wurfweite der Maschine anderweitig eingrenzen (Eventuell rückwärts in eine Garage fahren) 2.4 Mechanischer Streuscheibenantrieb: Zapfwellen-Drehzahl (z.
-
Seite 76: Bedien-Computer Easyset
Bedien-Computer EasySet Bedien-Computer EasySet Der Bedien-Computer EasySet dient zur Bedienung der Maschine vom Traktor. Funktionen des Bedien-Computer EasySet: Inbetriebnahme / Außerbetriebnahme der Maschine vom Traktor • aus. ο Schieber öffnen / schließen. ο Hydraulischen Streuscheibenantrieb einschalten / aus- schalten. Einstellung der Ausbringmenge vom Traktor aus. •... - Seite 77 Bedien-Computer EasySet Arbeitsanzeige (1) Anzeige Wert für Ausbringmenge Die Anzeige wird auch bei geschlossenem Schieber angezeigt. Wert 1 – geringste Ausbringmenge • Wert ca. 50 – maximale Ausbringmenge • - Symbol für Wert 0,5 (2) Anzeige Arbeitsbreite (Modus 2, 3) Die Anzeige wird auch bei angehobener Streubreitenbegrenzung angezeigt.
-
Seite 78: Easyset Betriebsmodus Wählen
Bedien-Computer EasySet EasySet Betriebsmodus wählen Vor dem Einsatz müssen Sie den korrekt eingestellten Modus kontrol- lieren. Der Modus wird beim Einschalten des EasySet kurzzeitig angezeigt. Der zu wählende Modus ist abhängig von: • dem Traktor mit oder ohne Geschwindigkeitssignal. • der Maschine mit mechanischem oder hydraulischem Streu- scheibenantrieb. - Seite 79 Bedien-Computer EasySet Modus einstellen EasySet ist ausgeschaltet! Anzeige Modus: betätigen und halten, gleichzeitig betätigen und halten bis Anzeige typ dauerhaft erscheint. Modus (Typ) einstellen. → Anzeige geänderter Modus blinkt. Eingabe speichern. Modus gespeichert, EasySet wird ausge- → schaltet. Konfiguration abbrechen ohne speichern.
-
Seite 80: Funktionen
Bedien-Computer EasySet Funktionen Schieber öffnen / schließen Schieber öffnen / schließen. Der Schieber öffnet beim Anfahren. → Die Leuchtdiode zeigt den geöffneten → Schieber an. Der Einstellwert wird auch bei geschlosse- → nem Schieber angezeigt. Beim Schließen des Schiebers bei eingeschaltetem hydraulischen Streuscheibenantrieb wird die Streuscheibendrehzahl automatisch reduziert. - Seite 81 Bedien-Computer EasySet Größeren Wert für größere Streumenge eingeben. Kleineren Wert für geringere Streumenge eingeben. Zur kurzzeitigen Erhöhung der Ausbringmenge Zur kurzzeitigen Erhöhung der Ausbringmenge bei besonderen Gegebenheiten (zum Beispiel erhöhter Bedarf beim Winterdienst auf Brücken). Die Mengenanzeige auf dem Display bleibt →...
- Seite 82 Bedien-Computer EasySet Hydraulischen Streuscheibenantrieb / Streubreiteneinstellung schalten Hydraulischer Streuscheibenantrieb: Hydraulischen Streubreitenantrieb einschalten (Taste 3 Sekunden gedrückt halten) / ausschalten. Die Leuchtdiode zeigt die angetriebene → Streuscheibe an. → Die eingegebene Streuscheibendrehzahl wird als Wert (0 bis 10) angezeigt. Der Wert für die Streuscheibendrehzahl →...
- Seite 83 Bedien-Computer EasySet Anzeige im Modus 2,3: Größeren Wert für größere Arbeitsbreite eingeben. Hydraulischer Streuscheibenantrieb: Streuscheibendrehzahl erhöhen → Mechanischer Streuscheibenantrieb: Streuscheibenbegrenzung weiter anheben. → Kleineren Wert für kleinere Arbeitsbreite eingeben. Hydraulischer Streuscheibenantrieb: Streuscheibendrehzahl reduzieren → Anzeige im Modus 4, 5: Mechanischer Streuscheibenantrieb: →...
-
Seite 84: Impulse Pro 100 M Kalibrieren
Bedien-Computer EasySet Impulse pro 100 m kalibrieren Der Bedien-Computer benötigt den Kalibrierwert "Impulse pro 100m" zur Ermittlung. der tatsächlichen Fahrgeschwindigkeit [km/h]. • Berechnung der geschwindigkeitsproportionalen Schieberstel- • lung. Sie müssen den Kalibrierwert "Impulse pro 100m" über eine Kalibrier- fahrt ermitteln, wenn der Kalibrierwert unbekannt ist. Sie können den Kalibrierwert "Impulse pro 100m"... - Seite 85 Bedien-Computer EasySet Impulse pro 100 m ermitteln 1. Eine Mess-Strecke von exakt 100m abmes- sen. 2. Anfangs- und Endpunkt markieren. 3. Anfangspunkt anfahren. für 2 Sekunden betätigen. Anzeige 0 Impulse. → 5. Messstrecke von genau 100m abfahren und anhalten. Anzeige Impulse pro 100 m.
-
Seite 86: Dosierschieber Kalibrieren
Bedien-Computer EasySet Dosierschieber kalibrieren EasySet muss unter folgenden Umständen kalibriert werden: • Nach Arbeiten an der Bodengruppe oder Austausch des Do- siermotors. Wenn die gewünschte und tatsächliche Ausbringmenge nicht • übereinstimmen. Spannung Dosierschieber in Volt: EasySet ist ausgeschaltet! Geschlossen offen betätigen und halten, gleichzeitig betätigen und halten bis Anzeige CAL erscheint. -
Seite 87: Auf Werkseinstellung Zurücksetzen (Reset)
Bedien-Computer EasySet Auf Werkseinstellung zurücksetzen (Reset) gleichzeitig betätigen. EasySet ausschalten. EasySet auf Werkseinstellung zurückge- → setzt. Nach dem Reset muss EasySet kalib- riert werden. Anschluss (1) Anschlusskabel 12 V (2) Anschlusskabel für das Geschwindigkeits- signal Zur fahrgeschwindigkeitsabhängen Steue- rung der Ausbringmenge (Modus 4, 5) muss das Anschlusskabel für das Geschwindig- keitssignal (Imp./100m) an die Signalsteck- dose oder an einen Radsensor angeschlos-... -
Seite 88: Transportfahrten
Transportfahrten Transportfahrten Beachten Sie bei Transportfahrten das Kapitel "Sicherheitshin- • weise für den Bediener", Seite 25. • Überprüfen Sie vor Transportfahrten, den ordnungsgemäßen Anschluss der Versorgungsleitun- ο gen. ο die Lichtanlage auf Beschädigung, Funktion und Sauber- keit. ο die Hydraulik-Anlage auf augenfällige Mängel. WARNUNG Gefährdungen durch Quetschen, Schneiden, Erfassen, Einzie- hen und Stoß... - Seite 89 Transportfahrten WARNUNG Sturzgefahr von der Maschine beim unerlaubten Mitfahren! Verboten ist das Mitfahren von Personen auf der Maschine und/oder das Besteigen von laufenden Maschinen. Heben Sie den Winterdienststreuer bei Straßentransport nur • soweit an, bis sich die Oberkante der Rückstrahler höchstens 900 mm über der Fahrbahnoberfläche befindet! Sichern Sie die Maschine gegen unbeabsichtigtes Absenken, •...
-
Seite 90: Einsatz Der Maschine
Einsatz der Maschine Einsatz der Maschine Beachten Sie beim Einsatz der Maschine die Hinweise der Kapitel • "Warnbildzeichen und sonstige Kennzeichen an der Maschine" "Sicherheitshinweise für den Bediener", ab Seite 23 • Das Beachten dieser Hinweise dient Ihrer Sicherheit. WARNUNG Gefährdungen durch Erfassen, Aufwickeln, Einziehen oder Fan- gen durch zugängliche bewegte Arbeitselemente (z. - Seite 91 Einsatz der Maschine WARNUNG Gefährdungen durch Erfassen und Aufwickeln und Gefährdun- gen durch Wegschleudern von erfassten Fremdkörpern im Ge- fahrenbereich der angetriebenen Gelenkwelle! Überprüfen Sie vor jedem Einsatz der Maschine die Sicherheits- • und Schutzeinrichtungen der Gelenkwelle auf ihre Funktion und Vollständigkeit.
-
Seite 92: Befüllen
Einsatz der Maschine 11.1 Befüllen WARNUNG Gefährdungen durch Bruch beim Betrieb, unzureichende Stand- festigkeit und unzureichende Lenk- und Bremsfähigkeit des Traktors bei nicht bestimmungsgemäßem Einsatz des Traktors! Beachten Sie die maximale Zuladung der angebauten / angehängten Maschine und die zulässigen Achs- und Stützlasten des Traktors. Fahren Sie gegebenenfalls nur mit teilbefülltem Vorratsbehälter. -
Seite 93: Berechnung Der Streustrecken
Einsatz der Maschine Um ein Zermahlen des Streugutes sowie dadurch hervorgerufe- • nen erhöhten Verschleiß der Rührvorrichtung und der schwim- menden Führungsbuchse im Trichterbodens zu vermeiden, die Öffnungsweite der Schieber mindestens so groß wählen, dass ein ungehindertes Austreten des Streugutes möglich ist. Bei Splitt besonders wichtig! →... -
Seite 94: Streubetrieb
Einsatz der Maschine 11.3 Streubetrieb Streuschaufeln sind aus besonders verschleißfestem und rostfreiem Stahl hergestellt. Dennoch sind Streuschaufeln Verschleißteile. WARNUNG Gefährdung durch Herauswerfen von Teilen der Streuschaufeln, verursacht durch verschlissene Streuschaufeln! Kontrollieren Sie täglich vor Beginn / am Ende der Streuarbeit alle Streuschaufeln auf augenfällige Mängel. - Seite 95 Einsatz der Maschine WARNUNG Gefährdungen durch Erfassen und Aufwickeln bei Kontakt mit dem angetriebenen Rührwerk beim Besteigen der Maschine! Besteigen Sie die Maschine niemals bei laufendem Traktormo- • tor. Sichern Sie Traktor und Maschine gegen unbeabsichtigtes Star- • ten und unbeabsichtigtes Verrollen, bevor Sie die Maschine be- steigen.
-
Seite 96: Störungen
Störungen Störungen WARNUNG Gefährdungen durch Quetschen, Scheren, Schneiden, Ab- schneiden, Erfassen, Aufwickeln, Einziehen, Fangen und Stoß durch unbeabsichtigtes Absenken der über die Dreipunkt- • Hydraulik des Traktors angehobenen Maschine. unbeabsichtigtes Absenken angehobener, ungesicherter • Maschinenteile. unbeabsichtigtes Starten und unbeabsichtigtes Verrollen •... -
Seite 97: Notbetätigung Streuscheibenantrieb Easyset
Störungen Störung Ursache Abhilfe Arbeitsbreite ist nicht korrekt Falsche Streuschaufeln montiert. • Korrekte Streuschaufeln montieren. Streubreitenbegrenzung ist nicht • Streubreitenbegrenzung korrekt eingestellt korrekt einstellen. Ölmenge vom Traktor ist nicht Passende Traktor-Drehzahl • korrekt. wählen. Ölmenge am E+S nicht korrekt Ölmenge korrekt einstellen •... -
Seite 98: Reinigen, Warten Und Instandhalten
Reinigen, Warten und Instandhalten Reinigen, Warten und Instandhalten WARNUNG Gefährdungen durch Quetschen, Scheren, Schneiden, Ab- schneiden, Erfassen, Aufwickeln, Einziehen, Fangen und Stoß durch unbeabsichtigtes Absenken der über die Dreipunkt- • Hydraulik des Traktors angehobenen Maschine. unbeabsichtigtes Absenken angehobener, ungesicherter • Maschinenteile. -
Seite 99: Reinigen
Reinigen, Warten und Instandhalten 13.1 Reinigen Reinigen mit Hochdruckreiniger / Dampfstrahler • Beachten Sie unbedingt die folgenden Punkte, wenn Sie zur Reinigung einen Hochdruckreiniger / Dampfstrahler einsetzen: Reinigen Sie keine elektrischen Bauteile. ο Reinigen Sie keine verchromten Bauteile. ο ο Richten Sie den Reinigungsstrahl der Reinigungsdüse vom Hochdruckreiniger / Dampfstrahler niemals direkt auf Schmierstellen, Lager, Typenschild, Warnbildzeichen und... -
Seite 100: Komplettreinigung Nach Der Saison
Reinigen, Warten und Instandhalten 13.2 Komplettreinigung nach der Saison Nach der Saison die Maschine demontieren, reinigen und demontier- te Teile separat reinigen. Maschine demontieren: 1. Schutzgitter demontieren. 2. Rührwerk gegen Uhrzeigersinn verdrehen und herausnehmen. 3. Streuschirm demontieren. 4. Bodengruppe demontieren. 4.1 Zwei Kunststoffführungen lösen. -
Seite 101: Schmiervorschrift
Reinigen, Warten und Instandhalten 13.3 Schmiervorschrift Schmierstoffe Verwenden Sie für Abschmierarbeiten ein Lithium-Verseiftes- Mehrzweck-Fett mit EP-Zusätzen: Firma Schmierstoff-Bezeichnung Normale Einsatz- Extreme Einsatz- Bedingungen Bedingungen ARAL Aralub HL 2 Aralub HLP 2 FINA Marson L2 Marson EPL-2 ESSO Beacon 2 Beacon EP 2 SHELL Retinax A Tetinax AM... -
Seite 102: Wartungsplan - Übersicht
Reinigen, Warten und Instandhalten 13.4 Wartungsplan – Übersicht Führen Sie die Wartungs-Intervalle nach der zuerst erreichten • Frist durch. • Vorrang haben die Zeitabstände, Laufleistungen oder Wartungs- Intervalle der eventuell mitgelieferten Fremd-Dokumentation. Täglich Wartungsarbeit siehe Bauteil Fachwerkstatt Seite Zustandskontrolle • Streuschaufeln Wöchentlich / alle 50 Betriebsstunden Wartungsarbeit... -
Seite 103: Auswechseln Der Streuschaufeln
Reinigen, Warten und Instandhalten 13.6 Auswechseln der Streuschaufeln WARNUNG Gefährdungen durch Scheren, Schneiden, Abschneiden, Erfas- sen, Aufwickeln, Einziehen, Fangen oder Stoß bei allen Einstell- arbeiten an der Maschine durch unbeabsichtigtes Berühren bewegter Arbeitselemen- • te (Streuschaufeln rotierender Streuscheiben). unbeabsichtigtes Starten und unbeabsichtigtes Verrollen •... -
Seite 104: Hydraulik-Anlage
Reinigen, Warten und Instandhalten 13.7 Hydraulik-Anlage WARNUNG Gefährdungen durch unter hohem Druck austretendes Hydrauli- köl, wenn das austretende Hydrauliköl die Haut durchdringt und in den Körper eindringt (Infektionsgefahr)! • Nur eine Fachwerkstatt darf Arbeiten an der Hydraulik-Anlage durchführen! Die Hydraulik-Anlage steht unter hohem Druck! Machen Sie die •... -
Seite 105: Kennzeichnung Von Hydraulik-Schlauchleitungen
• jährlich durch einen Sachkundigen auf ihren arbeitssicheren Zu- stand prüfen! Tauschen Sie Hydraulik-Schlauchleitungen bei Beschädigungen • und Alterung aus! Verwenden Sie nur AMAZONE Original- Hydraulik-Schlauchleitungen! Die Verwendungsdauer der Hydraulik-Schlauchleitungen sollte • sechs Jahre nicht überschreiten, einschließlich einer eventuellen Lagerzeit von höchstens zwei Jahren. Auch bei sachgemäßer Lagerung und zulässiger Beanspruchung unterliegen Schläuche... -
Seite 106: Wartungs-Intervalle
Reinigen, Warten und Instandhalten 13.7.2 Wartungs-Intervalle Nach den ersten 10 Betriebsstunden und in Folge alle 50 Be- triebsstunden 1. Prüfen Sie alle Bauteile der Hydraulik-Anlage auf Dichtigkeit. 2. Ziehen Sie gegebenenfalls Verschraubungen nach. Vor jeder Inbetriebnahme 1. Kontrollieren Sie Hydraulik-Schlauchleitungen auf augenfällige Mängel. -
Seite 107: Ein- Und Ausbau Von Hydraulik-Schlauchleitungen
Reinigen, Warten und Instandhalten 13.7.4 Ein- und Ausbau von Hydraulik-Schlauchleitungen Beachten Sie beim Ein- und Ausbau von Hydraulik-Schlauchleitungen unbedingt die folgenden Hinweise: Verwenden Sie nur AMAZONE Original-Hydraulik- • Schlauchleitungen! Achten Sie grundsätzlich auf Sauberkeit. • • Sie müssen Hydraulik-Schlauchleitungen grundsätzlich so ein- bauen, dass in allen Betriebszuständen... -
Seite 108: Ober- Und Unterlenkerbolzen Prüfen
Reinigen, Warten und Instandhalten 13.8 Ober- und Unterlenkerbolzen prüfen GEFAHR! Gefährdungen durch Quetschen, Erfassen, Fangen und Stoß entstehen für Personen, wenn sich die Maschine unbeabsichtigt vom Traktor löst! Ersetzen Sie unverzüglich beschädigte Oberlenkerbolzen und Unter- lenkerbolzen aus Gründen der Verkehrssicherheit. Prüfkriterien für Oberlenkerbolzen und Unterlenkerbolzen: •... -
Seite 109: Schrauben-Anzugsmomente
Reinigen, Warten und Instandhalten 13.9 Schrauben-Anzugsmomente 10.9 12.9 M 8x1 M 10 16 (17) M 10x1 M 12 18 (19) M 12x1,5 M 14 M 14x1,5 M 16 M 16x1,5 M 18 M 18x1,5 M 20 M 20x1,5 M 22 M 22x1,5 1050 M 24... -
Seite 110: Streutabellen Für Streusalz (Loses Schüttgewicht: 1,29 Kg/L)
Streutabellen für Streusalz (loses Schüttgewicht: 1,29 kg/l) Streutabellen für Streusalz (loses Schüttgewicht: 1,29 kg/l) Mechanischer Streuscheibenantrieb: • Erforderliche Zapfwellendrehzahl: 540 min Ausnahme: Reduzierte Zapfwellendrehzahl erforderlich. Abstand der Streuscheibe vom Boden: 60 cm • Die Tabellenwerte für die Ausbringmenge sind angegeben in •... -
Seite 111: Streutabelle Geschwindigkeitsabhängig
Streutabellen für Streusalz (loses Schüttgewicht: 1,29 kg/l) 14.2 Streutabelle geschwindigkeitsabhängig Nicht für E+S mit EasySet! → Streuschaufel kurz (110 mm) Streuschaufel lang (170 mm) Streu- Streu- Streu- Streu- Arbeits- breiten- scheiben- Aufgabe- Arbeits- breiten- scheiben- Aufgabe- breite begrenzung drehzahl punkt breite begrenzung drehzahl... - Seite 112 Streutabellen für Streusalz (loses Schüttgewicht: 1,29 kg/l) E+S BAG0163.7 01.23...
