Bestimmungsgemäße Verwendung
Die Strömungswächter der Typenreihe RLSW8AL werden zur Erfassung und Regelung von
Strömungsgeschwindigkeiten/Volumenströmen bei gasförmigen Medien innerhalb der angegebenen
technischen Daten eingesetzt. Einsatzgebiete sind z.B. die Klima- und Lüftungstechnik, Maschinen- und
Anlagen-, Apparatebau zur Filterüberwachung, Strömungsüberwachung in Reinräumen, Lackieranlagen,
Zuluftüberwachungen (z.B. Heizregister), Volumenstromüberwachung, usw.

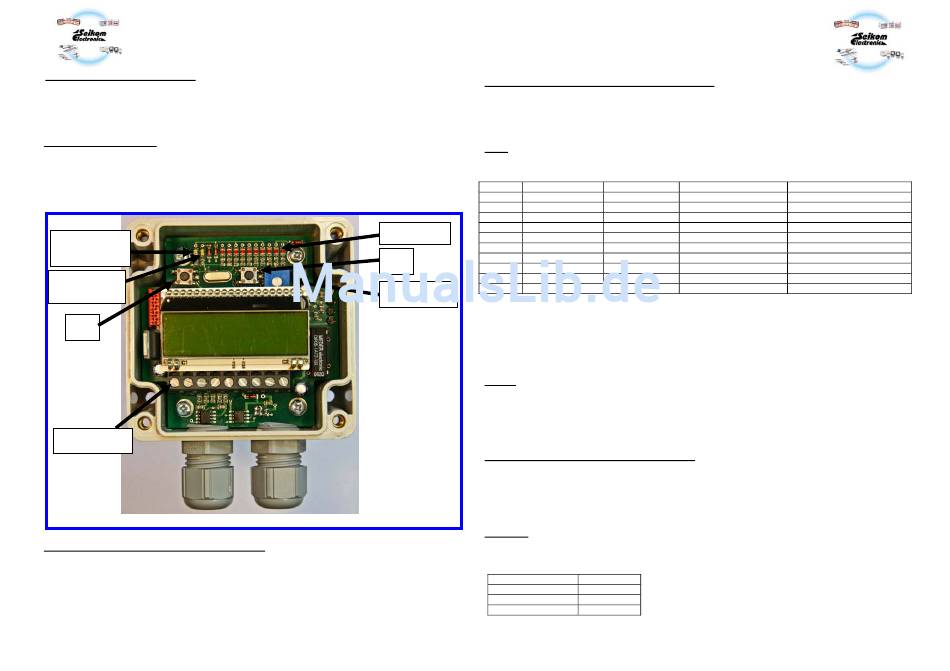

Einstellung des RLSW8AL
Der aktuelle Luftstrom wird relativ zum maximalen Luftstrom über die zehnteilige LED-Kette angezeigt, die
oberhalb des Potentiometers zu sehen ist (z.B.: maximaler Luftstrom=10m/s, drei leuchtende LEDs
entsprechen 30% des max. Luftstroms, es werden also 3m/s Luftstrom gemessen). Blinkt die äußerst rechte
zehnte LED, so liegt der aktuelle Luftstrom über dem maximal eingestellten Messbereich.
Der Schaltpunkt wird über das Potentiometer eingestellt. Der eingestellte Schaltpunkt wird durch eine
blinkende LED in der LED-Kette signalisiert.
Spannungs-
versorgung
Betriebs-
bereitschaft
T1
Klemme 1
Weitere Schaltpunkteinstellmöglichkeiten 1: Relativ
Wird der Schaltpunkt unter dem Menüpunkt 4: „Alarm" auf flow% gesetzt, wird man bei Druck auf T1
aufgefordert eine Zahl zwischen 1 und 99 einzustellen. Diese Zahl entspricht dem Schaltpunkt in Prozent des
eingestellten Maximalflows. Z.B.: maximaler flow=10m/s, Schaltpunkt auf 50%, realer Schaltpunkt liegt dann
bei 5m/s.
Weitere Schaltpunkteinstellmöglichkeiten 2: Referenz
Wird der Schaltpunkt unter dem Menüpunkt 4: „Alarm" auf ref% gesetzt, wird man durch Druck auf T1
aufgefordert eine Zahl zwischen 1 und 99 einzustellen. Diese Zahl entspricht dem Schaltpunkt in Prozent eines
Wertes, der automatisch erfasst wird, sobald das Menü verlasse, oder das Gerät neugestartet wird. Die
Erfassung dauert 120s. Während dieser Zeit wird der flow gemessen und am Ende der Zeit ein Mittelwert
gebildet. Von diesem Mittelwert wird der Schaltpunkt ermittelt.
Menü
Die Bedienung des Menüs erfolgt über 2 Taster welche oberhalb des LCD-Modul angeordnet sind. In den
Programmiermodus gelangen Sie durch Drücken und Halten (ca. 3s) von T1.
Schritt
Anzeige
Deutsch
1 language
2 geschw dim
3 geschw max
LED-Kette
5 Rohr Durchm
5 Alarm
T2
6 alarm hyst
7 alarm verz
8 start verz
9 kal fakt
Schaltpunkt
Menüsteuerung über Taster T1 und Taster T2 (T1 = weiter/ continue, T2 = wähle/ select).
Zum Abschluss Ihrer Programmierung das Menü unter „Anzeige ok" mit „speichern und beenden"
verlassen, da sonst die Daten verloren gehen.
Der Programmablauf ist fest vorgegeben und kann durch den Anwender nicht verändert werden. Die Anzahl
und die Art der Menüpunkte können je nach Ausführung variieren!
Wichtig! Wird die Dimension der Anzeige umgestellt (z.B. von m/s auf l/s), ist es zwingend erforderlich die
Schaltschwelle neu zu justieren! Waren vorher 5m/s eingestellt, wird das Gerät auch in der neuen Dimension
auf den Wert „5" reagieren! Bitte geben Sie bei der Bestellung an, ob Sie die Dimension umstellen möchten
und/oder welche Dimension angezeigt werden soll. Die Voreinstellung kann werkseitig auf Wunsch erfolgen.
Hinweis: Auf dem LCD-Modul befindet sich werkseitig eine Schutzfolie, die das Display vor Kratzern schützt.
Diese kann vorsichtig entfernt werden, um den Kontrast etwas zu erhöhen.
Darstellung der Messergebnisse auf dem Display
Der RLSW8AL V2 LCD
Temperatur dar zu stellen. Standardmäßig wird in der ersten Zeile die aktuelle absolute Temperatur (ab einem
Luftstrom von ca 0,5m/s!) angezeigt. Die zweite Zeile dient zur Darstellung des absoluten Luftstroms. Durch
Drücken von T2 kann man die Anzeige folgendermaßen umstellen:
-
einmaliges Drücken: erste Zeile zeigt den relativen Flow, zweite Zeile zeigt absoluten Flow
-
zweimaliges Drücken: erste Zeile zeigt relative Temperatur, zweite Zeile zeigt absolute Temperatur
Ausgänge
Das Ausgangsrelais stellt je nach Ausführung einen Schließer/ Öffner, bzw. einen potentialfreien Wechsler zur
Verfügung. Die Schaltschwelle des Transistorausganges (Alarm OC / open collector) wird analog zum
Relaisausgang ebenfalls über das Potentiometer eingestellt.
Folgende analoge, lineare Ausgänge sind außerdem vorhanden:
Ausgang
0...10V DC
0...10V DC
4...20mA DC
Select
Englisch
language
deutsch/englisch
flow dim
m/s, m³/h, l/min
flow max
0...80m/s
Pipe diam
1...2500mm
Alarm
Pot, flow%, ref%
alarm hyst
0...99%
alarm del
0...255s
start del
0...300s
cal fact
30...255%
bietet verschiedene Möglichkeiten den aktuellen Luftstrom und die aktuelle
Abhängigkeit
Temperatur
Luftstrom
Luftstrom
Bedeutung
Menüsprache
Dimension des Luftstroms
Maximaler Luftstrom
Rohrduchmesser in mm
Alarmauswahl
Alarm Hysterese
Alarm Verzögerung
Start Verzögerung
Kalibrierfaktor
