Der Anschluss und die Inbetriebnahme muss vom geschulten Fachpersonal vorgenommen
werden!
Der Netzanschluss (L, N) ist über einen abgesicherten Trennschalter mit den üblichen
Sicherungen herzustellen. Bei der elektrischen Installation sind grundsätzlich die
allgemeinen VDE-Bestimmungen einzuhalten (VDE0100, VDE0113, VDE0160).
Inbetriebnahme RLSW4A/ RLSW4A M8
Der Anschluss und die Inbetriebnahme muss vom Fachpersonal vorgenommen werden!
Bei der Inbetriebnahme und Einstellung der Geräte ist folgende Vorgehensweise zweckmäßig:
Strömungswächter gemäß Einbaubedingungen installieren und elektrisch anschließen.
Bei Montage im Kanal Markierung am Fühler zur Strömung hin ausrichten.
Netzspannung einschalten, danach die Nennströmung einschalten.
Beim RLSW4A am Poti „Empfindlichkeit" das gewünschte Ausgangssignal auf die Nennströmung
anpassen. z. B: Nennströmung 5m/s = Signalausgang U auf 5V
Nennströmung 10m/s = Signalausgang U auf 10V
Der Strömungsmesser ist jetzt Betriebsbereit.
Optimale Messergebnisse lassen sich nur bei laminarer Strömung und optimaler Einbauanordnung
Unter Einhaltung der Ein -und Auslaufstrecken erzielen!
Wartungshinweis:
Wartungsintervalle festlegen!
Der Luftstromfühler sollte in regelmäßigen Abständen auf Verschmutzung kontrolliert und falls erforderlich
gereinigt/ gewartet werden.
Folgende Vorgehensweise ist dann zweckmäßig:
1. Luftstromwächter demontieren.
2. Sensor vorsichtig in handwarme Seifenlauge (ca. 10Min. abhängig von der Verschmutzung)
legen.
3. Sensor mit handwarmem Wasser vorsichtig abspülen.
4. Montieren des Luftstromwächter
5. Inbetriebnahme des Luftstromwächters (falls erforderlich neuen Abgleich mit der
Auswerteelektronik vornehmen).
Achtung: Die Sensorspitzen nicht mit einem Schraubendreher, einer Drahtbürste o. ähnlich
reinigen! Beschädigungsgefahr!
Was tun, wenn Ihr Luftstromwächter nicht funktioniert
Problem
Ursache
RLSW... funktioniert
Keine oder falsche Netzspannung
überhaupt nicht
angeschlossen
RLSW... erkennt Strömung
Sensor ist nicht richtig installiert
nicht
Sensor ist verschmutzt
RLSW... hat verändertes
Sensor ist durch das Medium stark
Ansprechverhalten
verschmutzt
Irrtümer und Druckfehler sind nicht auszuschließen. Alle Angaben „ohne Gewähr". Stand 11/2017
SEIKOM-Electronic GmbH & Co. KGFortunastr.20D-42489 Wülfrath
Telefon: 0 20 58/20 44 o. 20 45  Fax: 0 20 58 / 79 111
E-Mail:
Seikom-Electronic@t-online.de
ACHTUNG!!
Lösung
Netzspannung und Anschluss
überprüfen
Einbaubedingungen überprüfen
Sensor vorsichtig mit Wasser
reinigen
Sensor vorsichtig mit Wasser
reinigen
 Internet: http://www.Seikom-Electronic.de

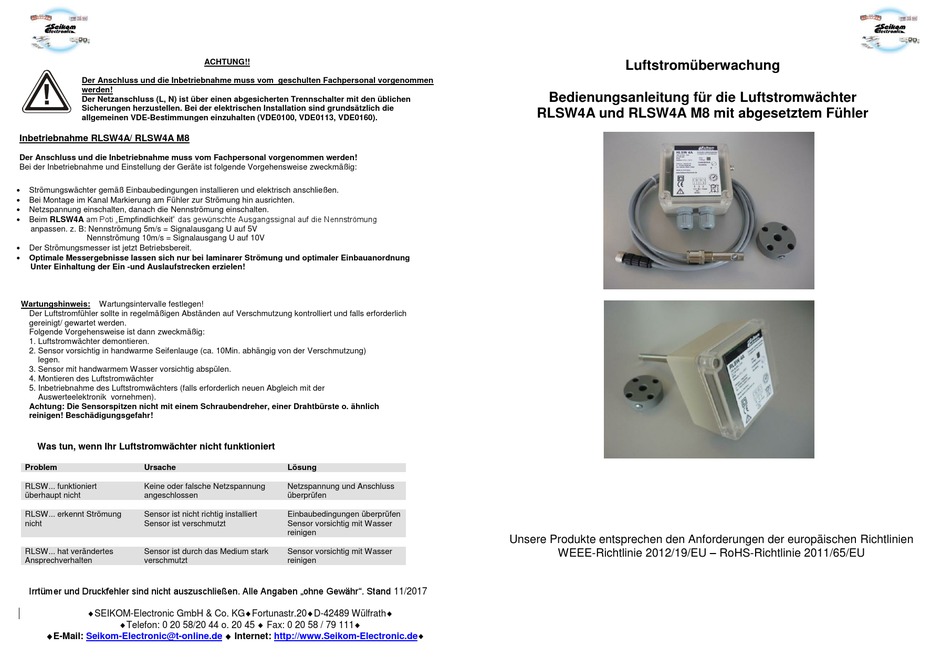

Luftstromüberwachung
Bedienungsanleitung für die Luftstromwächter
RLSW4A und RLSW4A M8 mit abgesetztem Fühler
Unsere Produkte entsprechen den Anforderungen der europäischen Richtlinien
WEEE-Richtlinie 2012/19/EU – RoHS-Richtlinie 2011/65/EU
