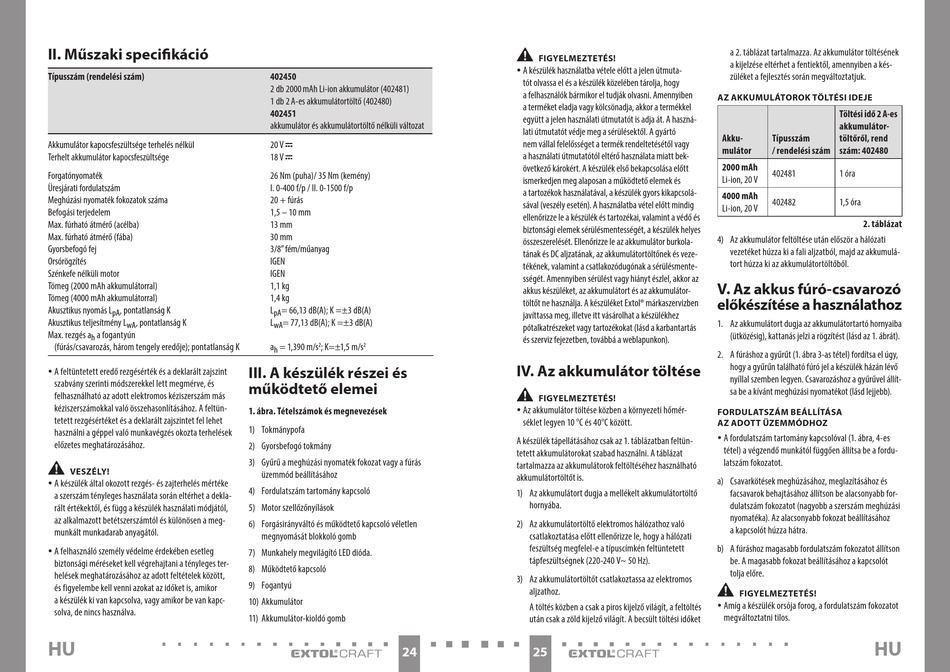

II. Műszaki specifikáció
Típusszám (rendelési szám)
Akkumulátor kapocsfeszültsége terhelés nélkül
Terhelt akkumulátor kapocsfeszültsége
Forgatónyomaték
Üresjárati fordulatszám
Meghúzási nyomaték fokozatok száma
Befogási terjedelem
Max. fúrható átmérő (acélba)
Max. fúrható átmérő (fába)
Gyorsbefogó fej
Orsórögzítés
Szénkefe nélküli motor
Tömeg (2000 mAh akkumulátorral)
Tömeg (4000 mAh akkumulátorral)
Akusztikus nyomás L
, pontatlanság K
pA
Akusztikus teljesítmény L
, pontatlanság K
wA
Max. rezgés a
a fogantyún
h
(fúrás/csavarozás, három tengely eredője); pontatlanság K
y A feltüntetett eredő rezgésérték és a deklarált zajszint
szabvány szerinti módszerekkel lett megmérve, és
felhasználható az adott elektromos kéziszerszám más
kéziszerszámokkal való összehasonlításához. A feltün-
tetett rezgésértéket és a deklarált zajszintet fel lehet
használni a géppel való munkavégzés okozta terhelések
előzetes meghatározásához.
•
VESZÉLY!
y A készülék által okozott rezgés- és zajterhelés mértéke
a szerszám tényleges használata során eltérhet a dekla-
rált értékektől, és függ a készülék használati módjától,
az alkalmazott betétszerszámtól és különösen a meg-
munkált munkadarab anyagától.
y A felhasználó személy védelme érdekében esetleg
biztonsági méréseket kell végrehajtani a tényleges ter-
helések meghatározásához az adott feltételek között,
és figyelembe kell venni azokat az időket is, amikor
a készülék ki van kapcsolva, vagy amikor be van kapc-
solva, de nincs használva.
HU
402450
2 db 2000 mAh Li-ion akkumulátor (402481)
1 db 2 A-es akkumulátortöltő (402480)
402451
akkumulátor és akkumulátortöltő nélküli változat
20 V
18 V
26 Nm (puha)/ 35 Nm (kemény)
I. 0-400 f/p / II. 0-1500 f/p
20 + fúrás
1,5 – 10 mm
13 mm
30 mm
3/8" fém/műanyag
IGEN
IGEN
1,1 kg
1,4 kg
L
= 66,13 dB(A); K =±3 dB(A)
pA
L
= 77,13 dB(A); K =±3 dB(A)
wA
a
= 1,390 m/s
; K=±1,5 m/s
2
2
h
III. A készülék részei és
működtető elemei
1. ábra. Tételszámok és megnevezések
1) Tokmánypofa
2) Gyorsbefogó tokmány
3) Gyűrű a meghúzási nyomaték fokozat vagy a fúrás
üzemmód beállításához
4) Fordulatszám tartomány kapcsoló
5) Motor szellőzőnyílások
6) Forgásirányváltó és működtető kapcsoló véletlen
megnyomását blokkoló gomb
7) Munkahely megvilágító LED dióda.
8) Működtető kapcsoló
9) Fogantyú
10) Akkumulátor
11) Akkumulátor-kioldó gomb
24
•
FIGYELMEZTETÉS!
y A készülék használatba vétele előtt a jelen útmuta-
tót olvassa el és a készülék közelében tárolja, hogy
a felhasználók bármikor el tudják olvasni. Amennyiben
a terméket eladja vagy kölcsönadja, akkor a termékkel
együtt a jelen használati útmutatót is adja át. A haszná-
lati útmutatót védje meg a sérülésektől. A gyártó
nem vállal felelősséget a termék rendeltetésétől vagy
a használati útmutatótól eltérő használata miatt bek-
övetkező károkért. A készülék első bekapcsolása előtt
ismerkedjen meg alaposan a működtető elemek és
a tartozékok használatával, a készülék gyors kikapcsolá-
sával (veszély esetén). A használatba vétel előtt mindig
ellenőrizze le a készülék és tartozékai, valamint a védő és
biztonsági elemek sérülésmentességét, a készülék helyes
összeszerelését. Ellenőrizze le az akkumulátor burkola-
tának és DC aljzatának, az akkumulátortöltőnek és veze-
tékének, valamint a csatlakozódugónak a sérülésmente-
sségét. Amennyiben sérülést vagy hiányt észlel, akkor az
akkus készüléket, az akkumulátort és az akkumulátor-
töltőt ne használja. A készüléket Extol® márkaszervizben
javíttassa meg, illetve itt vásárolhat a készülékhez
pótalkatrészeket vagy tartozékokat (lásd a karbantartás
és szerviz fejezetben, továbbá a weblapunkon).
IV. Az akkumulátor töltése
•
FIGYELMEZTETÉS!
y Az akkumulátor töltése közben a környezeti hőmér-
séklet legyen 10 °C és 40°C között.
A készülék tápellátásához csak az 1. táblázatban feltün-
tetett akkumulátorokat szabad használni. A táblázat
tartalmazza az akkumulátorok feltöltéséhez használható
akkumulátortöltőt is.
1) Az akkumulátort dugja a mellékelt akkumulátortöltő
hornyába.
2) Az akkumulátortöltő elektromos hálózathoz való
csatlakoztatása előtt ellenőrizze le, hogy a hálózati
feszültség megfelel-e a típuscímkén feltüntetett
tápfeszültségnek (220-240 V~ 50 Hz).
3) Az akkumulátortöltőt csatlakoztassa az elektromos
aljzathoz.
A töltés közben a csak a piros kijelző világít, a feltöltés
után csak a zöld kijelző világít. A becsült töltési időket
25
a 2. táblázat tartalmazza. Az akkumulátor töltésének
a kijelzése eltérhet a fentiektől, amennyiben a kés-
züléket a fejlesztés során megváltoztatjuk.
AZ AKKUMULÁTOROK TÖLTÉSI IDEJE
Töltési idő 2 A-es
akkumulátor-
Akku-
Típusszám
töltőről, rend
mulátor
/ rendelési szám
szám: 402480
2000 mAh
402481
1 óra
Li-ion, 20 V
4000 mAh
402482
1,5 óra
Li-ion, 20 V
2. táblázat
4) Az akkumulátor feltöltése után először a hálózati
vezetéket húzza ki a fali aljzatból, majd az akkumulá-
tort húzza ki az akkumulátortöltőből.
V. Az akkus fúró-csavarozó
előkészítése a használathoz
1. Az akkumulátort dugja az akkumulátortartó hornyaiba
(ütközésig), kattanás jelzi a rögzítést (lásd az 1. ábrát).
2. A fúráshoz a gyűrűt (1. ábra 3-as tétel) fordítsa el úgy,
hogy a gyűrűn található fúró jel a készülék házán lévő
nyíllal szemben legyen. Csavarozáshoz a gyűrűvel állít-
sa be a kívánt meghúzási nyomatékot (lásd lejjebb).
FORDULATSZÁM BEÁLLÍTÁSA
AZ ADOTT ÜZEMMÓDHOZ
y A fordulatszám tartomány kapcsolóval (1. ábra, 4-es
tétel) a végzendő munkától függően állítsa be a fordu-
latszám fokozatot.
a) Csavarkötések meghúzásához, meglazításához és
facsavarok behajtásához állítson be alacsonyabb for-
dulatszám fokozatot (nagyobb a szerszám meghúzási
nyomatéka). Az alacsonyabb fokozat beállításához
a kapcsolót húzza hátra.
b) A fúráshoz magasabb fordulatszám fokozatot állítson
be. A magasabb fokozat beállításához a kapcsolót
tolja előre.
•
FIGYELMEZTETÉS!
y Amíg a készülék orsója forog, a fordulatszám fokozatot
megváltoztatni tilos.
