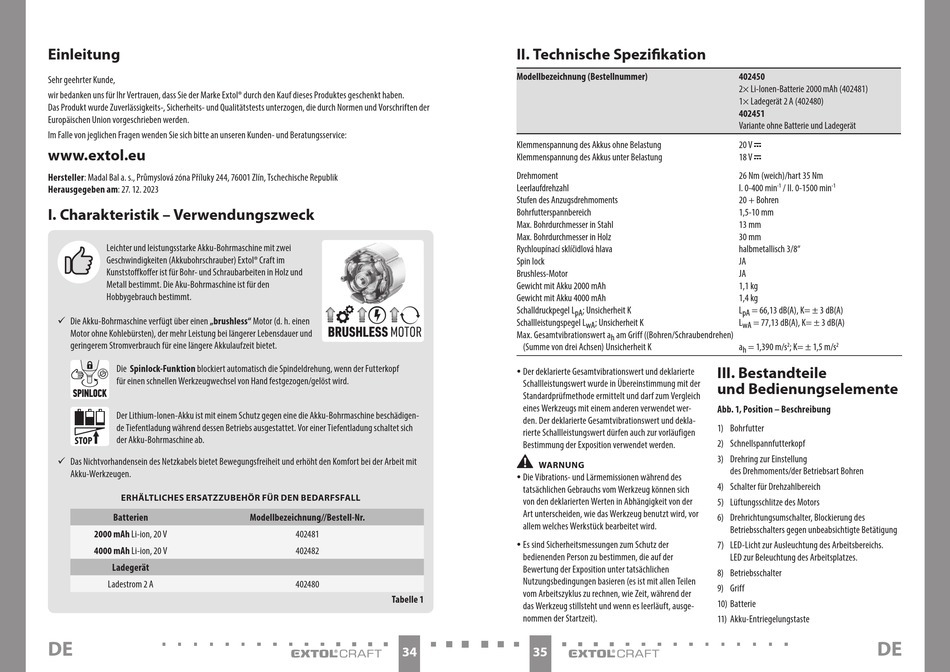

Extol Craft 402450 Bedienungsanleitung Seite 18

Einleitung
DE
Sehr geehrter Kunde,
wir bedanken uns für Ihr Vertrauen, dass Sie der Marke Extol® durch den Kauf dieses Produktes geschenkt haben.
Das Produkt wurde Zuverlässigkeits-, Sicherheits- und Qualitätstests unterzogen, die durch Normen und Vorschriften der
Europäischen Union vorgeschrieben werden.
Im Falle von jeglichen Fragen wenden Sie sich bitte an unseren Kunden- und Beratungsservice:
www.extol.eu
Hersteller: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Tschechische Republik
Herausgegeben am: 27. 12. 2023
I. Charakteristik – Verwendungszweck
Leichter und leistungsstarke Akku-Bohrmaschine mit zwei
Geschwindigkeiten (Akkubohrschrauber) Extol® Craft im
Kunststoffkoffer ist für Bohr- und Schraubarbeiten in Holz und
Metall bestimmt. Die Aku-Bohrmaschine ist für den
Hobbygebrauch bestimmt.
 Die Akku-Bohrmaschine verfügt über einen „brushless" Motor (d. h. einen
Motor ohne Kohlebürsten), der mehr Leistung bei längerer Lebensdauer und
geringerem Stromverbrauch für eine längere Akkulaufzeit bietet.
Die Spinlock-Funktion blockiert automatisch die Spindeldrehung, wenn der Futterkopf
für einen schnellen Werkzeugwechsel von Hand festgezogen/gelöst wird.
Der Lithium-Ionen-Akku ist mit einem Schutz gegen eine die Akku-Bohrmaschine beschädigen-
de Tiefentladung während dessen Betriebs ausgestattet. Vor einer Tiefentladung schaltet sich
der Akku-Bohrmaschine ab.
 Das Nichtvorhandensein des Netzkabels bietet Bewegungsfreiheit und erhöht den Komfort bei der Arbeit mit
Akku-Werkzeugen.
ERHÄLTLICHES ERSATZZUBEHÖR FÜR DEN BEDARFSFALL
Batterien
2000 mAh Li-ion, 20 V
4000 mAh Li-ion, 20 V
Ladegerät
Ladestrom 2 A
DE
Modellbezeichnung//Bestell-Nr.
402481
402482
402480
Tabelle 1
34
II. Technische Spezifikation
Modellbezeichnung (Bestellnummer)
Klemmenspannung des Akkus ohne Belastung
Klemmenspannung des Akkus unter Belastung
Drehmoment
Leerlaufdrehzahl
Stufen des Anzugsdrehmoments
Bohrfutterspannbereich
Max. Bohrdurchmesser in Stahl
Max. Bohrdurchmesser in Holz
Rychloupínací sklíčidlová hlava
Spin lock
Brushless-Motor
Gewicht mit Akku 2000 mAh
Gewicht mit Akku 4000 mAh
Schalldruckpegel L ; Unsicherheit K
pA
Schallleistungspegel L ; Unsicherheit K
wA
Max. Gesamtvibrationswert a am Griff ((Bohren/Schraubendrehen)
h
(Summe von drei Achsen) Unsicherheit K
y Der deklarierte Gesamtvibrationswert und deklarierte
Schallleistungswert wurde in Übereinstimmung mit der
Standardprüfmethode ermittelt und darf zum Vergleich
eines Werkzeugs mit einem anderen verwendet wer-
den. Der deklarierte Gesamtvibrationswert und dekla-
rierte Schallleistungswert dürfen auch zur vorläufigen
Bestimmung der Exposition verwendet werden.
•
WARNUNG
y Die Vibrations- und Lärmemissionen während des
tatsächlichen Gebrauchs vom Werkzeug können sich
von den deklarierten Werten in Abhängigkeit von der
Art unterscheiden, wie das Werkzeug benutzt wird, vor
allem welches Werkstück bearbeitet wird.
y Es sind Sicherheitsmessungen zum Schutz der
bedienenden Person zu bestimmen, die auf der
Bewertung der Exposition unter tatsächlichen
Nutzungsbedingungen basieren (es ist mit allen Teilen
vom Arbeitszyklus zu rechnen, wie Zeit, während der
das Werkzeug stillsteht und wenn es leerläuft, ausge-
nommen der Startzeit).
35
402450
2× Li-Ionen-Batterie 2000 mAh (402481)
1× Ladegerät 2 A (402480)
402451
Variante ohne Batterie und Ladegerät
20 V
18 V
26 Nm (weich)/hart 35 Nm
I. 0-400 min / II. 0-1500 min
-1 -1
20 + Bohren
1,5-10 mm
13 mm
30 mm
halbmetallisch 3/8"
JA
JA
1,1 kg
1,4 kg
L = 66,13 dB(A), K= ± 3 dB(A)
pA
L = 77,13 dB(A), K= ± 3 dB(A)
wA
a = 1,390 m/s ; K= ± 1,5 m/s
2 2
h
III. Bestandteile
und Bedienungselemente
Abb. 1, Position – Beschreibung
1) Bohrfutter
2) Schnellspannfutterkopf
3) Drehring zur Einstellung
des Drehmoments/der Betriebsart Bohren
4) Schalter für Drehzahlbereich
5) Lüftungsschlitze des Motors
6) Drehrichtungsumschalter, Blockierung des
Betriebsschalters gegen unbeabsichtigte Betätigung
7) LED-Licht zur Ausleuchtung des Arbeitsbereichs.
LED zur Beleuchtung des Arbeitsplatzes.
8) Betriebsschalter
9) Griff
10) Batterie
11) Akku-Entriegelungstaste
