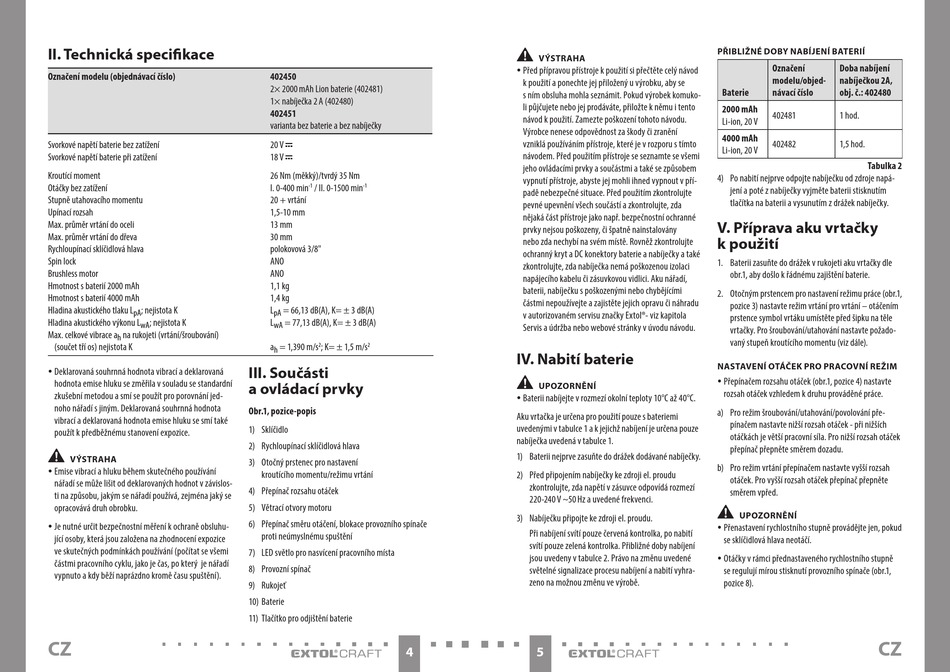

II. Technická specifikace
Označení modelu (objednávací číslo)
Svorkové napětí baterie bez zatížení
Svorkové napětí baterie při zatížení
Kroutící moment
Otáčky bez zatížení
Stupně utahovacího momentu
Upínací rozsah
Max. průměr vrtání do oceli
Max. průměr vrtání do dřeva
Rychloupínací sklíčidlová hlava
Spin lock
Brushless motor
Hmotnost s baterií 2000 mAh
Hmotnost s baterií 4000 mAh
Hladina akustického tlaku L
; nejistota K
pA
Hladina akustického výkonu L
; nejistota K
wA
Max. celkové vibrace a
na rukojeti (vrtání/šroubování)
h
(součet tří os) nejistota K
y Deklarovaná souhrnná hodnota vibrací a deklarovaná
hodnota emise hluku se změřila v souladu se standardní
zkušební metodou a smí se použít pro porovnání jed-
noho nářadí s jiným. Deklarovaná souhrnná hodnota
vibrací a deklarovaná hodnota emise hluku se smí také
použít k předběžnému stanovení expozice.
•
VÝSTRAHA
y Emise vibrací a hluku během skutečného používání
nářadí se může lišit od deklarovaných hodnot v závislos-
ti na způsobu, jakým se nářadí používá, zejména jaký se
opracovává druh obrobku.
y Je nutné určit bezpečnostní měření k ochraně obsluhu-
jící osoby, která jsou založena na zhodnocení expozice
ve skutečných podmínkách používání (počítat se všemi
částmi pracovního cyklu, jako je čas, po který je nářadí
vypnuto a kdy běží naprázdno kromě času spuštění).
CZ
402450
2× 2000 mAh Lion baterie (402481)
1× nabíječka 2 A (402480)
402451
varianta bez baterie a bez nabíječky
20 V
18 V
26 Nm (měkký)/tvrdý 35 Nm
I. 0-400 min
/ II. 0-1500 min
-1
-1
20 + vrtání
1,5-10 mm
13 mm
30 mm
polokovová 3/8"
ANO
ANO
1,1 kg
1,4 kg
L
= 66,13 dB(A), K= ± 3 dB(A)
pA
L
= 77,13 dB(A), K= ± 3 dB(A)
wA
a
= 1,390 m/s
; K= ± 1,5 m/s
2
2
h
III. Součásti
a ovládací prvky
Obr.1, pozice-popis
1) Sklíčidlo
2) Rychloupínací sklíčidlová hlava
3) Otočný prstenec pro nastavení
kroutícího momentu/režimu vrtání
4) Přepínač rozsahu otáček
5) Větrací otvory motoru
6) Přepínač směru otáčení, blokace provozního spínače
proti neúmyslnému spuštění
7) LED světlo pro nasvícení pracovního místa
8) Provozní spínač
9) Rukojeť
10) Baterie
11) Tlačítko pro odjištění baterie
4
•
VÝSTRAHA
y Před přípravou přístroje k použití si přečtěte celý návod
k použití a ponechte jej přiložený u výrobku, aby se
s ním obsluha mohla seznámit. Pokud výrobek komuko-
li půjčujete nebo jej prodáváte, přiložte k němu i tento
návod k použití. Zamezte poškození tohoto návodu.
Výrobce nenese odpovědnost za škody či zranění
vzniklá používáním přístroje, které je v rozporu s tímto
návodem. Před použitím přístroje se seznamte se všemi
jeho ovládacími prvky a součástmi a také se způsobem
vypnutí přístroje, abyste jej mohli ihned vypnout v pří-
padě nebezpečné situace. Před použitím zkontrolujte
pevné upevnění všech součástí a zkontrolujte, zda
nějaká část přístroje jako např. bezpečnostní ochranné
prvky nejsou poškozeny, či špatně nainstalovány
nebo zda nechybí na svém místě. Rovněž zkontrolujte
ochranný kryt a DC konektory baterie a nabíječky a také
zkontrolujte, zda nabíječka nemá poškozenou izolaci
napájecího kabelu či zásuvkovou vidlici. Aku nářadí,
baterii, nabíječku s poškozenými nebo chybějícími
částmi nepoužívejte a zajistěte jejich opravu či náhradu
v autorizovaném servisu značky Extol®- viz kapitola
Servis a údržba nebo webové stránky v úvodu návodu.
IV. Nabití baterie
•
UPOZORNĚNÍ
y Baterii nabíjejte v rozmezí okolní teploty 10°C až 40°C.
Aku vrtačka je určena pro použití pouze s bateriemi
uvedenými v tabulce 1 a k jejichž nabíjení je určena pouze
nabíječka uvedená v tabulce 1.
1) Baterii nejprve zasuňte do drážek dodávané nabíječky.
2) Před připojením nabíječky ke zdroji el. proudu
zkontrolujte, zda napětí v zásuvce odpovídá rozmezí
220-240 V ~50 Hz a uvedené frekvenci.
3) Nabíječku připojte ke zdroji el. proudu.
Při nabíjení svítí pouze červená kontrolka, po nabití
svítí pouze zelená kontrolka. Přibližné doby nabíjení
jsou uvedeny v tabulce 2. Právo na změnu uvedené
světelné signalizace procesu nabíjení a nabití vyhra-
zeno na možnou změnu ve výrobě.
5
PŘIBLIŽNÉ DOBY NABÍJENÍ BATERIÍ
Označení
Doba nabíjení
modelu/objed-
nabíječkou 2A,
Baterie
návací číslo
obj. č.: 402480
2000 mAh
402481
1 hod.
Li-ion, 20 V
4000 mAh
402482
1,5 hod.
Li-ion, 20 V
Tabulka 2
4) Po nabití nejprve odpojte nabíječku od zdroje napá-
jení a poté z nabíječky vyjměte baterii stisknutím
tlačítka na baterii a vysunutím z drážek nabíječky.
V. Příprava aku vrtačky
k použití
1. Baterii zasuňte do drážek v rukojeti aku vrtačky dle
obr.1, aby došlo k řádnému zajištění baterie.
2. Otočným prstencem pro nastavení režimu práce (obr.1,
pozice 3) nastavte režim vrtání pro vrtání – otáčením
prstence symbol vrtáku umístěte před šipku na těle
vrtačky. Pro šroubování/utahování nastavte požado-
vaný stupeň kroutícího momentu (viz dále).
NASTAVENÍ OTÁČEK PRO PRACOVNÍ REŽIM
y Přepínačem rozsahu otáček (obr.1, pozice 4) nastavte
rozsah otáček vzhledem k druhu prováděné práce.
a) Pro režim šroubování/utahování/povolování pře-
pínačem nastavte nižší rozsah otáček - při nižších
otáčkách je větší pracovní síla. Pro nižší rozsah otáček
přepínač přepněte směrem dozadu.
b) Pro režim vrtání přepínačem nastavte vyšší rozsah
otáček. Pro vyšší rozsah otáček přepínač přepněte
směrem vpřed.
•
UPOZORNĚNÍ
y Přenastavení rychlostního stupně provádějte jen, pokud
se sklíčidlová hlava neotáčí.
y Otáčky v rámci přednastaveného rychlostního stupně
se regulují mírou stisknutí provozního spínače (obr.1,
pozice 8).
CZ
