Ziehen Sie alle Befestigungselemente am Rahmen fest
1. Prüfen Sie, ob der Gewichtsturm und der Sitzrahmen gleichmäßig auf dem Boden aufliegen.
2. Stellen Sie sicher, dass sich der Bewegungsarm parallel zum Boden befindet, wenn er nicht
benutzt wird.
Wenn der Bewegungsarm ...
Parallel zum Boden ist
Nicht parallel zum Boden ist
3. Lösen Sie die drei Schrauben, mit denen die Exzenterträgerplatte am Gewichtsturm befestigt
ist.
4. Lösen Sie die Schrauben, mit denen die beiden Stehlager befestigt sind.
5. Während eine zweite Person den Bewegungsarm parallel zum Boden hält, ziehen Sie die
Schrauben an, mit denen das Stehlager am Drehgelenkträger befestigt ist.
Hinweis: Eine zweite Person sollte den Bewegungsarm weiterhin parallel zum Boden halten,
bis Sie Schritt 8 abgeschlossen haben.
6. Ziehen Sie die Schrauben fest, mit denen das Stehlager an der Exzenterträgerplatte befestigt
ist.
7. Ziehen Sie die Schrauben fest, mit denen die Exzenterträgerplatte am Gewichtsturm befes-
tigt ist.
8. Ziehen Sie die Befestigungselemente fest, mit denen der Querträger am Gewichtsturm
befestigt ist.
Hinweis: Die zweite Person sollte den Bewegungsarm loslassen können. Der Bewegungsarm
sollte parallel zum Boden bleiben.
9. Ziehen Sie alle Befestigungselemente am Basisträger fest.
10. Ziehen Sie am Sitzrahmen die Befestigungselemente am Grundträger und dann am Quer-
träger fest.

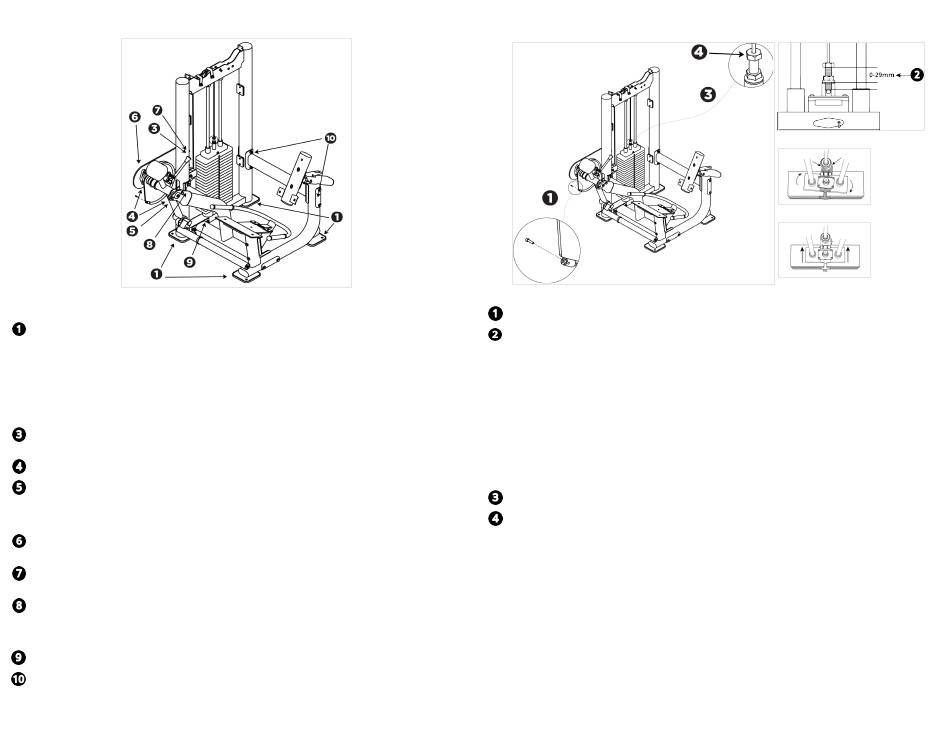

Abb. 7
Dann ...
Fahren Sie mit Schritt 9 fort.
Fahren Sie mit Schritt 3 fort.
Anpassen der Kabelspannung
Abb. 8
1. Stecken Sie den Gewichtsauswahlstift in das oberste Gewicht.
2. Schrauben Sie die Kabelschraube in den Auswahlbolzen, bis das Kabel die folgenden Anfor-
derungen erfüllt:
– Mindestens sieben (7) Gewindeumdrehungen (Minimum) der Kabelschraube in den
Gewichtsauswahlbolzen.
–Maximal 29 mm (1/8 Zoll) zwischen der Unterseite des Kabelschraubenkopfes und der
Unterseite der Flansch-Kontermutter.
– Das Kabel ist gespannt.
– Das oberste Gewicht beginnt, sich vom zweiten Gewicht zu lösen.
– Das Kabel ist gerade so locker, dass der Auswahlbolzen in jede der Gewichtsscheiben
eingeführt werden kann.
ACHTUNG: Am Ende des folgenden Schritts muss die Feststellmutter fest gegen den
Auswahlbolzen angezogen werden.
3. Ziehen Sie die Feststellmutter gegen den Auswahlbolzen an.
4. Halten Sie den Gewichtsturm gerade, während Sie die Feststellmutter gegen den Aus-
wahlbolzen anziehen. Wenn Sie den Gewichtsturm nicht gerade halten, kann er sich verdrehen
(siehe Abbildung 10).
Wichtig: Schrauben Sie die Kabelschraube mit mindestens sieben (7) Gewindeumdrehungen
in den Auswahlbolzen.
5. Überprüfen Sie nach dem Festziehen die Ausrichtung zwischen dem Auswahlbolzen und dem
Zusatzgewicht.
6. Überprüfen Sie die Einstellung, indem Sie den Gewichtsstift in das Loch jeder Gewichts-
scheibe stecken. Der Gewichtsstift sollte leicht in jede Gewichtsscheibe hinein- und aus ihr her-
ausgleiten.
|
|
©2021 Precor Incorporated
VSL Beinstrecker
Abb. 9
Abb. 10: Nicht ausgerichtet
Abb. 11: Ausgerichtet
|
Montageanleitung
P/N CWR057777-142A DEU 18. Oktober 2021
|
