7. Befestigen Sie die Gewichtsblock-Einheit am Rahmen des Gewichtsturms. Schieben Sie die
Schließmanschette der Führungsstange (O-Ringe oben) auf die Führungsstangen (die
Passschraube mit dem kleineren Durchmesser an der Manschette sollte nach oben zeigen).
Richten Sie die Führungsstangen wieder auf die Montagelöcher an der Oberseite des
Gewichtsturms aus.
8. Lassen Sie eine zweite Person die Führungsstangen festhalten. Schieben Sie die Manschetten
nach oben, bis die Passschraube jeder Manschette in den Turmrahmen passt. Stecken Sie je
eine Halbrundkopfschraube M6 × 45 mm durch die Löcher jeder Manschette und jeder
Führungsstange und befestigen Sie dann eine Nylon-Kontermutter M6 an jeder
Halbrundkopfschraube. Ziehen Sie die Halbrundkopfschrauben fest an, bringen Sie dann die M8-
Stellschraube an und ziehen Sie sie mit dem S4-Inbusschlüssel fest.
9. Besprühen Sie ein fusselfreies Tuch mit Isopropylalkohol und wischen Sie die Vorderseite der
Gewichtsscheiben sauber. Verwenden Sie ein zweites fusselfreies Tuch, um vor dem Aufkleben
der Etiketten eventuelle Alkoholreste zu entfernen.
10. Bringen Sie die Etiketten für die Gewichtsscheiben (wählen Sie KG oder LB) rechts neben
den Gewichtsauswahllöchern an.

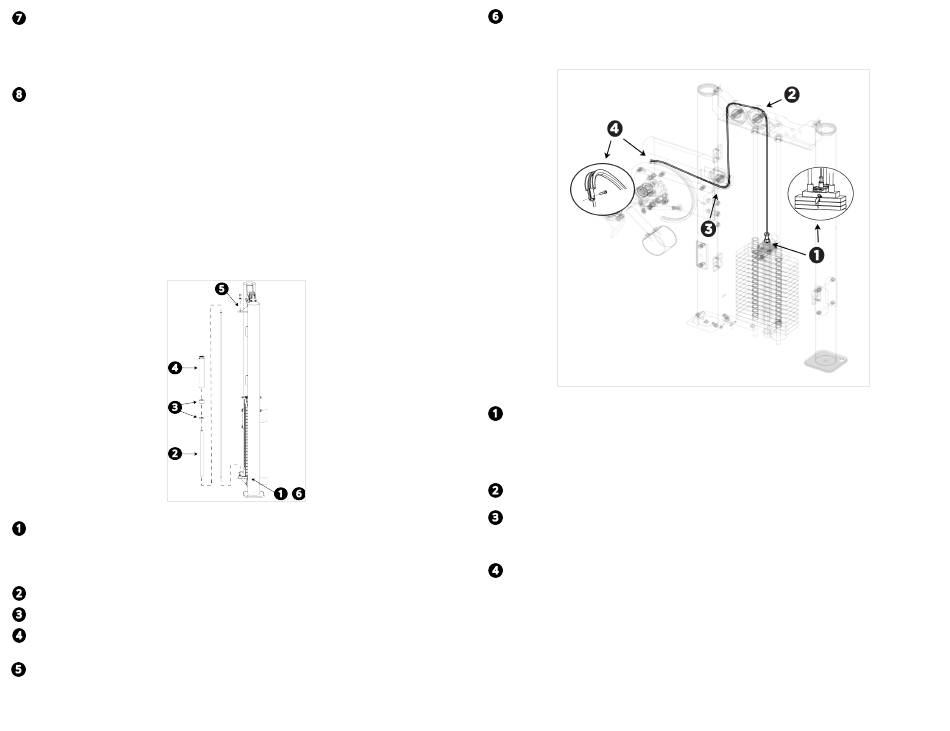

Montieren der Zusatzgewicht-Einheit
1. Stecken Sie das untere Ende der 14-mm-Führungsstange in den Haltering an der Unterseite
des Rahmens des Gewichtsturms.
Hinweis: Die Stange hat an einem Ende eine Gewindebohrung für eine Schraube und am ande-
ren Ende ein Loch in der Seite. Die Gewindebohrung am Ende für die Schraube sollte nach
oben zeigen, damit sie in Schritt 5 befestigt werden kann.
2. Schieben Sie das 287-mm-Stützrohr von oben nach unten auf die Führungsstange.
3. Schieben Sie zuerst den Stützring und dann den Gummistoßdämpfer auf die Führungsstange.
4. Schieben Sie das Zusatzgewicht mit 2,5 kg (5 lb) auf die Führungsstange und achten Sie dar-
auf, dass sich die Nut an der Oberseite des Gewichts befindet.
5. Befestigen Sie das obere Ende der Führungsstange an der Halterung am oberen Ende des
Gewichtsturmrahmens mit:
1 Sechskantschraube M10 x 25 mm
1 Unterlegscheibe 11 mm
Abb. 5
6. Ziehen Sie die M8-Stellschraube im Haltering mit dem S4-Inbusschlüssel fest.
Verlegen des Kabels
1. Schrauben Sie ein Ende der Kabeleinheit in die Oberseite des Gewichtsblockbolzens.
ACHTUNG: Vergewissern Sie sich, dass Sie die Kabelschraube sieben (7)
Gewindeumdrehungen in das Anschlussstück einführen und dann die Gegenmutter
festziehen. Zwischen der Unterseite des Kabelschraubenkopfes und der Unterseite der
Flansch-Kontermutter sollte ein Abstand von maximal 29 mm (1/8 Zoll) bestehen (siehe
Abschnitt Anpassen der Kabelspannung).
2. Ziehen Sie das Kabel durch die Oberseite des Gewichtsturmrahmens, über die Oberseite der
mittleren Umlenkrolle und unter dem Kabelhaltebügel hindurch.
3. Ziehen Sie das Kabel zur oberen äußeren Umlenkrolle und führen Sie es unter dem
Kabelhaltebügel hindurch. Achten Sie darauf, dass die Kabelhaltebügel den Lauf des Kabels
nicht behindern.
Hinweis: Die Umlenkrollen müssen nicht entfernt werden.
4. Führen Sie das Kabel unter der Umlenkrolle, durch den Gewichtsturmpfeiler und unter dem
Exzenter hindurch. Bringen Sie das Kabel am Exzenter an und befestigen Sie es mit einer
Schraube M4 x 15 mm.
Hinweis: Die Schraube ist am Exzenter vormontiert. Entfernen Sie zunächst die Schraube,
bringen Sie die Kugel am Kabelende im Kabelhalteschlitz des Exzenters an und setzen Sie die
Schraube wieder ein.
|
|
©2021 Precor Incorporated
VSL Beinstrecker
Abb. 6
|
Montageanleitung
P/N CWR057777-142A DEU 18. Oktober 2021
|
3
